Szczegóły Produktu:
|
| Typowym zastosowaniem: | Ciecze (czysta woda, smary, płyny żrące itp.) | Zakres pomiaru: | górny limit URL (0-4m;0-170m) |
|---|---|---|---|
| Zasilacz: | 24VDC(±5%) | Temperatura procesu: | -10~+70℃ |
| Wyjście sygnału: | 4...20mADC/HART/RS485. | Proces łączenia: | Kołnierz, gwint, Montaż wspornika (opcjonalnie) |
| High Light: | Przetwornik poziomu cieczy 20mA,przetwornik poziomu cieczy kołnierza,przetwornik czujnika poziomu cieczy |
||

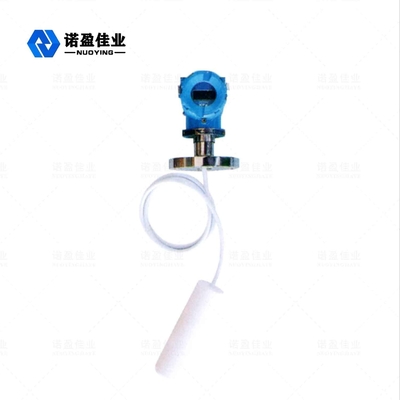

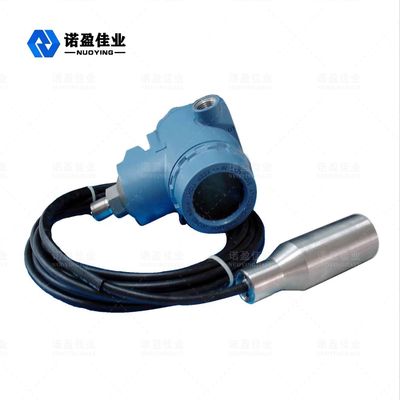

Dobra stabilność i wysoka precyzja przetwornika poziomu cieczy 20mA

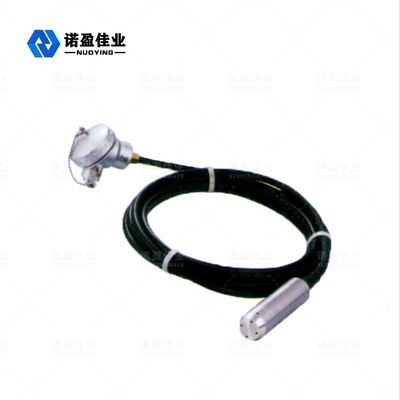

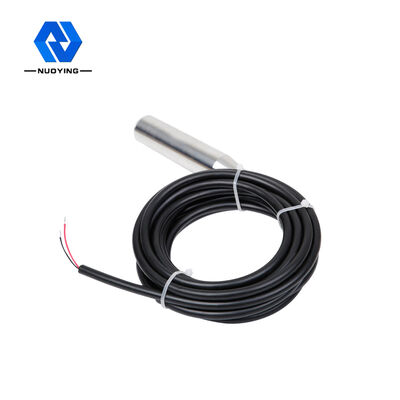

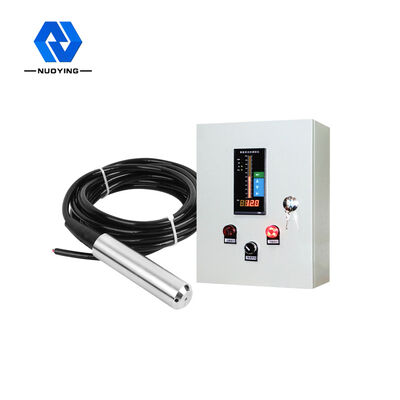

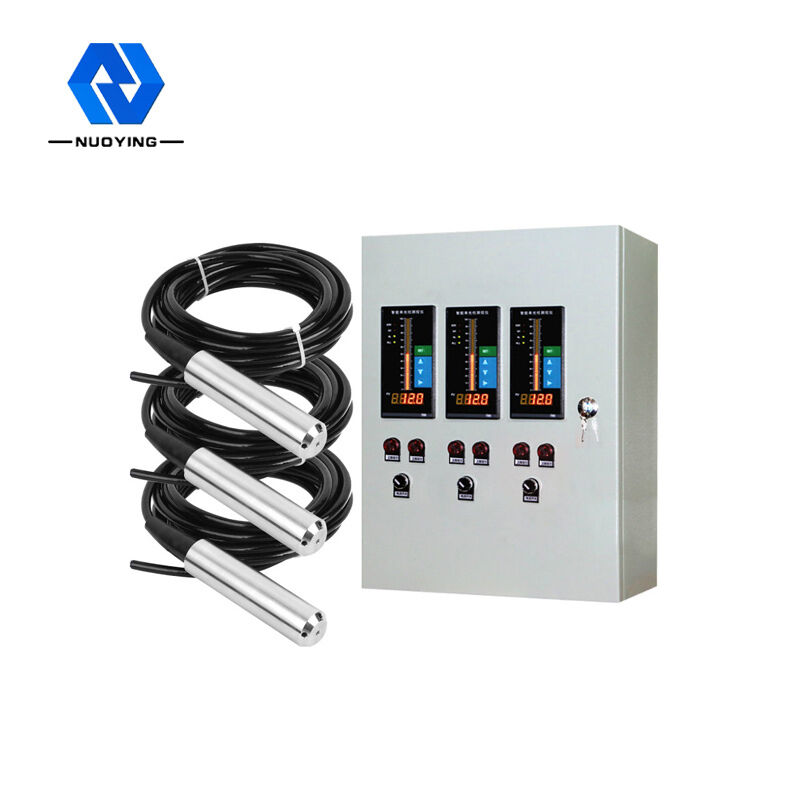

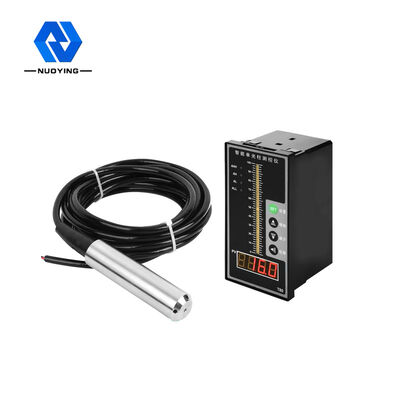

Przetwornik poziomu cieczy serii NH93420 jest wykonany w całości ze stali nierdzewnej, w pełni uszczelniony, zatapialny, piezorezystancyjny przyrząd do pomiaru poziomu cieczy.Ten produkt wykorzystuje piezorezystancyjne czujniki ciśnienia o wysokiej stabilności i wysokiej niezawodności znanych marek zagranicznych, a także wysoce precyzyjne inteligentne obwody przetwarzające nadajnik.Przyjmuje precyzyjną cyfrową technologię kompensacji temperatury i technologię korekcji nieliniowej, aby sygnał bitowy jest konwertowany na standardowe wyjście sygnału elektrycznego.Wodoodporny kabel jest uszczelniony z obudową, a rurka wentylacyjna znajduje się w kablu, dzięki czemu można długo używać w cieczy.Zintegrowana struktura i znormalizowane wyjście sygnału zapewniają wygodę użytkowania na miejscu i automatyczne sterowanie.Produkt pracuje w systemie dwuprzewodowym, o niewielkich rozmiarach, niewielkiej wadze, łatwym montażu i wygodnym użytkowaniu.Nadaje się do pomiaru i kontroli poziomu cieczy w przemyśle naftowym, chemicznym, elektrowniach, wodociągach miejskich i eksploracji temperatury wody.
Zasada działania przetwornika poziomu cieczy

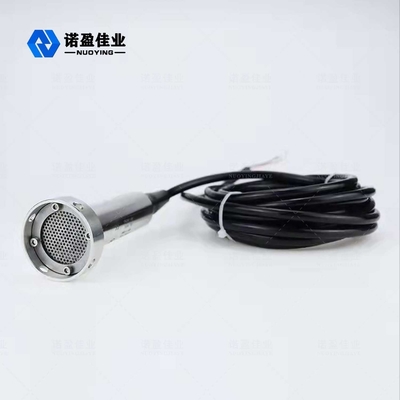

Przetwornik poziomu składa się ze specjalnego kabla przewodzącego gaz z wbudowanym wężem kapilarnym, złącza odpornego na ciśnienie i sondy.Konstrukcja sondy zanurzalnego wskaźnika poziomu to bęben ze stali nierdzewnej z membraną na dole i osłonięty perforowaną obudową z tworzywa sztucznego.Pomiar poziomu cieczy jest w rzeczywistości różnicą między ciśnieniem statycznym cieczy na sondzie a rzeczywistym ciśnieniem atmosferycznym, a następnie różnica ciśnień jest przekształcana na sygnał wyjściowy 4~20mA przez czujnik ceramiczny (przymocowany do folii ze stali nierdzewnej) i podzespoły elektroniczne.
Gdy przetwornik ciśnienia statycznego zostanie umieszczony na określonej głębokości w mierzonej cieczy, wzór na ciśnienie na powierzchni cieczy czujnika wynosi: PA=p*g h+Pa Wzór na poziom cieczy otrzymuje się: h=PA -Po/p *g
Jednocześnie ciśnienie cieczy jest wprowadzane do komory nadciśnieniowej czujnika poprzez przewodzącą powietrze stal nierdzewną, a następnie ciśnienie atmosferyczne na powierzchni cieczy jest połączone z komorą nadciśnieniową czujnika w celu wyrównania ciśnienia. Po z tyłu czujnika, tak aby ciśnienie mierzone przez czujnik było: PA-Po =p*gh
Jeżeli gęstość cieczy jest jednorodna, statyczna różnica ciśnień jest proporcjonalna do wysokości poziomu cieczy.
Parametry techniczne przetwornika poziomu cieczy
| Typowym zastosowaniem | Ciecze (czysta woda, smary, płyny żrące itp.) |
| Zakres pomiaru | górny limit URL (0-4m;0-170m) |
| Zasilacz | 24VDC(±5%) |
| Temperatura procesu | -10~+70℃ |
| Wyjście sygnału | 4...20mADC/HART/RS485. |
| Czas tłumienia | 0.1 ~ 16 s regulowany |
| Przeciążalność | <(U-15)/0,02A |
| Materiał membrany | 316L, membrana ceramiczna (opcja) |
| Materiał obudowy | Aluminium, stal nierdzewna (opcjonalnie) |
| Proces łączenia | Kołnierz, gwint, Montaż wspornika (opcjonalnie) |
| Poziom ochrony | IP68 |
| Klasa przeciwwybuchowa | Exia II CT5,Exd II BT5 (opcjonalnie) |
| Wydajność stabilności | ±0,05%FS/rok;±0,1% FS/rok |
| Wyświetlanie na żywo | LCD (opcjonalnie) |
Cecha konstrukcyjna przetwornika poziomu cieczy
1. Dobra stabilność i wysoka precyzja.
2. Struktura jest znakomita, można ją bezpośrednio umieścić w mierzonym medium w celu pomiaru poziomu cieczy i jest bardzo wygodna w instalacji i użytkowaniu.
3. Solidna konstrukcja, brak ruchomych części, wysoka niezawodność i długa żywotność.Wysoce precyzyjny pomiar może być wykonywany od wody, oleju do pasty o dużej lepkości i nie ma na nie wpływu pienienie, osadzanie i właściwości elektryczne mierzonego medium.
4. Szeroki zakres kompensacji temperatury.
5. Z zabezpieczeniem przed odwrotną polaryzacją zasilania i zabezpieczeniem przed przeciążeniem, zabezpieczeniem przed piorunami, zakłóceniami częstotliwości radiowej.
Pole aplikacji przetwornika poziomu cieczy
Hydrostatyczny przetwornik poziomu wejściowego (miernik poziomu wejściowego) nadaje się do pomiaru poziomu różnych mediów w systemach i gałęziach przemysłu, takich jak petrochemia, metalurgia, energetyka, farmaceutyka, zaopatrzenie w wodę i odwadnianie oraz ochrona środowiska.Jednocześnie hydrostatyczny miernik poziomu jest również szeroko stosowany w miejskich systemach zaopatrzenia i odprowadzania wody, oczyszczaniu ścieków, wodach gruntowych, tamach zbiornikowych, rzekach, oceanach i innych polach monitorowania poziomu wody.
