Szczegóły Produktu:
|
| Typowym zastosowaniem: | Ciecz, gaz, para | Zasilacz: | (12-36)VDC(±30%) |
|---|---|---|---|
| Wyjście sygnału: | 4...20mADC/HART/RS485. | Proces łączenia: | Kołnierz, gwint (opcjonalnie) |
| Temperatura procesu: | -25 ~ + 125 ℃ (> + 125 ℃ można dostosować) | Zakres pomiaru: | górny limit URL |
| Materiał obudowy: | Aluminium, stal nierdzewna (opcjonalnie) | Czas tłumienia: | 0.1 ~ 16 s regulowany |
| High Light: | Przetwornik czujnika ciśnienia kołnierza,przetwornik ciśnienia cieczy 20mA,czujnik przetwornika ciśnienia gazu |
||

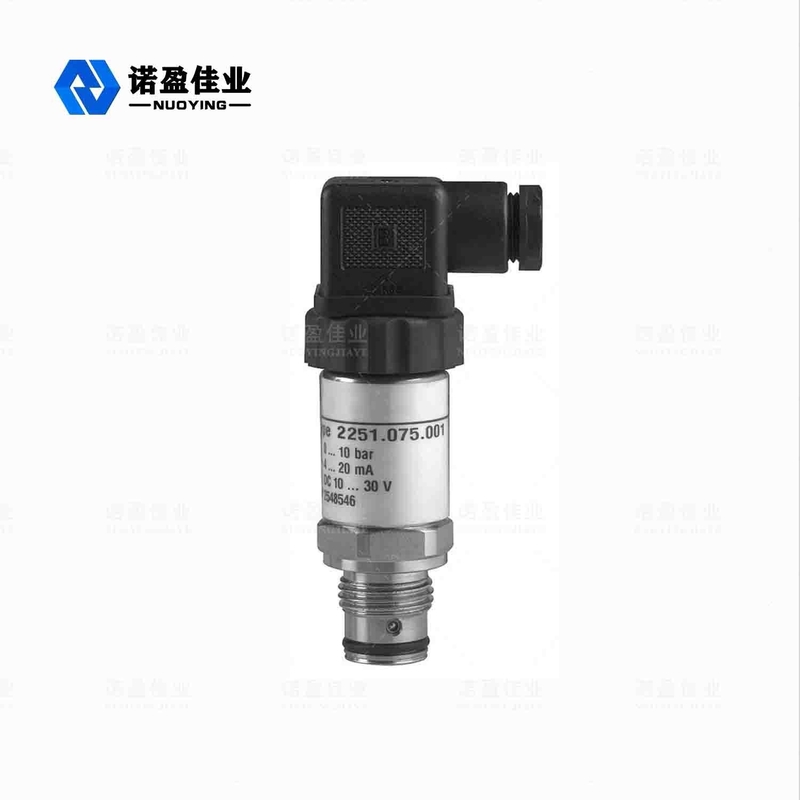

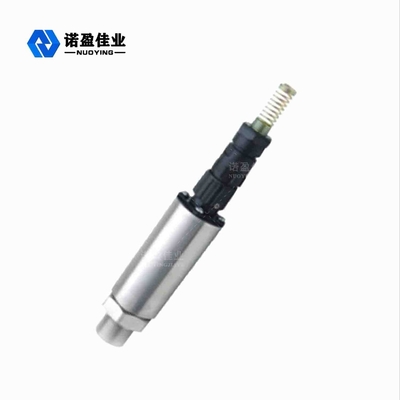

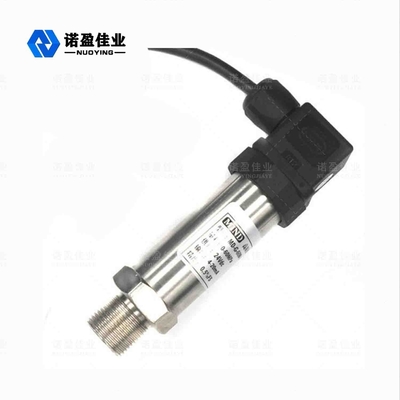

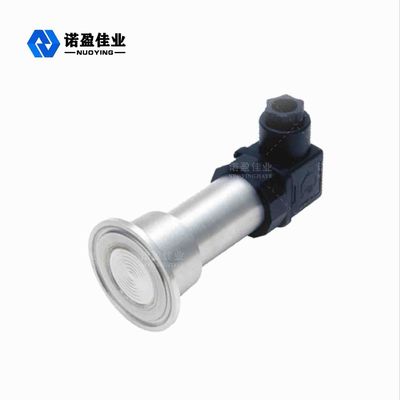

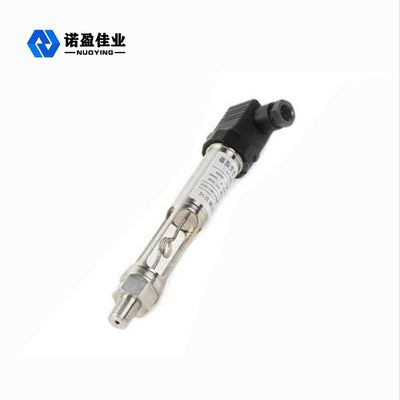

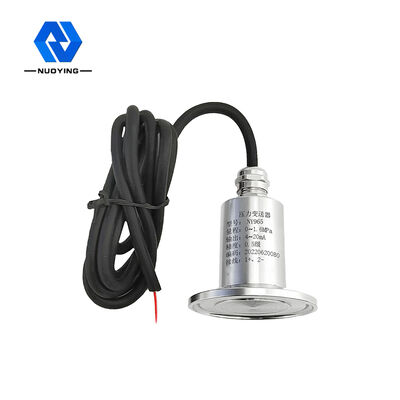

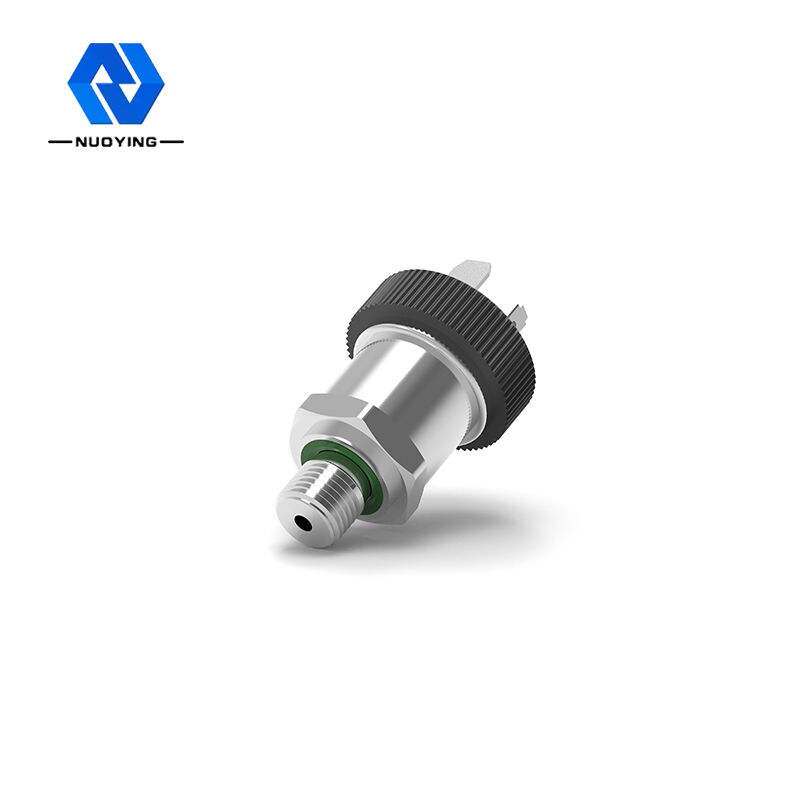

Stabilna moc wyjściowa Wysoka czułość 20mA NP-93420 Nadajnik czujnika ciśnienia
Czujnik ciśnienia dyfuzyjnego serii NP93420 wykorzystuje importowane chipy, po starannym projekcie konstrukcyjnym, przetwarzaniu sygnału i montażu oraz w ścisłej zgodności z krajowymi normami dotyczącymi testowania i produkcji nowej generacji czujników ciśnienia.Seria produktów ma stabilną moc wyjściową, wysoką czułość i dokładność oraz dobrą charakterystykę temperaturową i silną zdolność przeciwzakłóceniową.
Zasada działania przetwornika ciśnienia NP-93420
Seria NP93420 to zastosowanie półprzewodnikowego efektu piezorezystancyjnego i technologii mikroobróbki, w monokrysztale krzemowym wafelku o określonym krysztale, z fotolitografią, dyfuzją i innymi procesami półprzewodnikowymi do wytworzenia - mostka Wheatstone'a, tworzenie wrażliwej membrany, pod wpływem działania sił zewnętrznych powoduje nieznaczną zmianę zmian rezystywności, przez co rezystancja ramienia mostka zmienia się (para staje się większa, a para mniejsza) na wyjściu sygnału napięcia wzbudzenia, po komputerowej kompensacji temperatury, regulacji rezystancji lasera, wzmocnieniu sygnału i innych procesach środki i rygorystyczne testy montażowe, kalibracja i inne procesy w celu wytworzenia przetwornika ciśnienia ze standardowym sygnałem wyjściowym.
Parametry techniczne przetwornika ciśnienia NP-93420
| Typowym zastosowaniem | ciecz, gaz, para |
| Zakres pomiaru | górny limit URL |
| Zasilacz | (12-36)VDC(±30%) |
| Temperatura otoczenia | -40 ~ + 85 ℃ |
| Temperatura procesu | -25 ~ + 125 ℃ (> + 125 ℃ można dostosować) |
| Wyjście sygnału | 4...20mADC/HART/RS485. |
| Czas tłumienia | 0.1 ~ 16 s regulowany |
| Dopuszczalne przeciążenie | Mniejszy lub równy dwukrotności zakresu znamionowego |
| Stabilność długoterminowa | ≤±0,2% FS/rok |
| Poziom dokładności | 0.1 stopnia, 0.2 stopnia |
| Materiał obudowy | Aluminium, stal nierdzewna (opcjonalnie) |
| Proces łączenia | Kołnierz, gwint (opcjonalnie) |
| Poziom ochrony | IP65 (opcjonalnie) |
| Klasa przeciwwybuchowa | Exia II CT6,Exd II BT5 (opcjonalnie) |
Uwaga: Produkty można dostosować do konkretnych wymagań użytkowników.
Cecha konstrukcyjna przetwornika ciśnienia NP-93420
1. Stabilna moc wyjściowa, wysoka czułość, stosunkowo niewielki wpływ zakłóceń i szumów oraz innych czynników, odpowiedni koszt obwodu wzmacniacza jest zmniejszony, a rozdzielczość znacznie poprawiona.
2. Specjalny układ scalony V / I, kilka urządzeń peryferyjnych, wysoka niezawodność, prosta i łatwa konserwacja, mały rozmiar, niewielka waga, niezwykle łatwa instalacja i debugowanie.
3. Powłoka z odlewu ciśnieniowego ze stopu aluminium, izolacja z trzema końcówkami, warstwa ochronna do natryskiwania elektrostatycznego, wytrzymała i trwała.
4. Dwuprzewodowa transmisja sygnału 4-20mA DC, silna zdolność przeciwzakłóceniowa, długa odległość transmisji.
5. LED, LCD, wskaźnik trzy rodzaje głowicy miernika wskazań, odczyt w terenie jest bardzo wygodny.Może być używany do pomiaru mediów lepkich, krystalicznych i korozyjnych.
6. W przypadku zastosowania w polach niebezpiecznych i wybuchowych stosuje się dyfuzyjny przetwornik ciśnienia krzemu, produkt ma cechy niskiego prądu, niskiego napięcia, niskiego zużycia energii itp. Jest to produkt iskrobezpieczny przeciwwybuchowy i jest wyposażony w certyfikat przeciwwybuchowy.
7. Zastosowanie stali nierdzewnej i specjalnej konstrukcji ochronnej oraz obwodu wzmacniającego odgromowego, przeciwzakłóceniowego, przeciwprzepięciowego, nadprądowego i szeregu środków ochronnych w celu poprawy niezawodnej korozji uszczelniającej i odporności na trudne warunki pracy, w pełni nadaje się do ogólnych pomiarów i kontroli w obiektach przemysłowych.
NP-93420 Przetwornik ciśnienia Pole zastosowania
1.Ropa naftowa/petrochemiczna/chemiczna: z urządzeniem dławiącym zapewniającym dokładny pomiar i kontrolę przepływu.Może mierzyć ciśnienie i poziom rurociągu i zbiornika magazynowego.
2. Elektryczność / gaz miejski / inne firmy i przedsiębiorstwa: do pomiarów wymagających wysokiej stabilności i dokładności.
3. Pulpa i papier: Do zastosowań wymagających cieczy odpornych na chemikalia i korozję.
4. Stal/metale nieżelazne/ceramika: Do pomiaru ciśnienia w piecu itp., gdzie wymagana jest wysoka stabilność i wysoka dokładność.
5. Maszyny/przemysł stoczniowy: Stosowany w miejscach wymagających stabilnego pomiaru pod ścisłą kontrolą (temperatura, wilgotność itp.) o wysokiej precyzji.
