Szczegóły Produktu:
|
Typowym zastosowaniem: | Ciecz, gaz, para | Zakres pomiaru: | górny limit URL (0,006-40) |
---|---|---|---|
Zasilacz: | 24VDC (±30%) | Płyn do napełniania: | Olej silikonowy, olej obojętny (opcjonalnie) |
Temperatura otoczenia: | -40 ~ + 85 ℃ | Temperatura procesu: | -25 ~ + 125 ℃ (> + 125 ℃ można dostosować) |
Proces łączenia: | Kołnierz (opcjonalnie) | Efekty wibracji: | <±1% maksymalnego zasięgu (10~60Hz, S=0,07mm; 60~150Hz, g=9,8m/s2, w dowolnym kierunku) |
High Light: | Regulowany przetwornik czujnika ciśnienia,przetwornik ciśnienia gazu 24VDC,przetwornik ciśnienia pary IP67 |

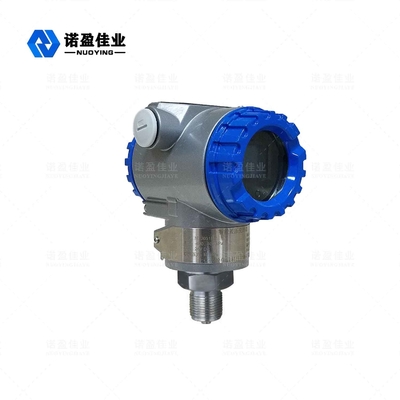

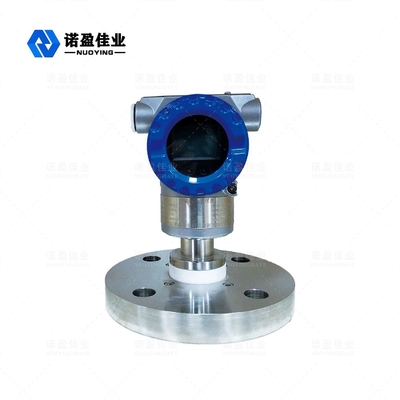

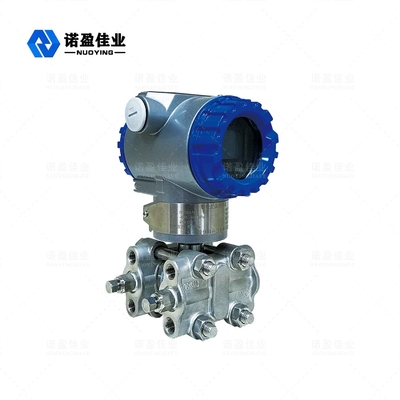

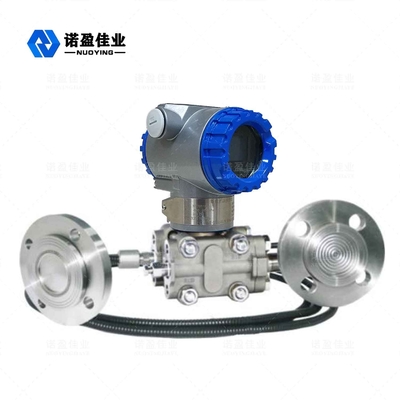

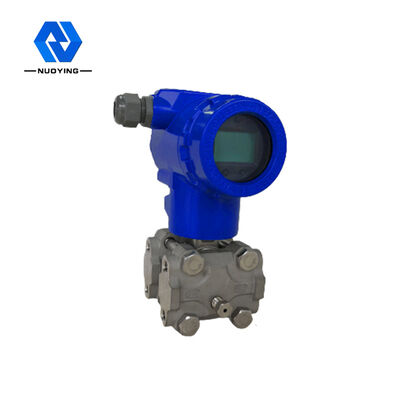

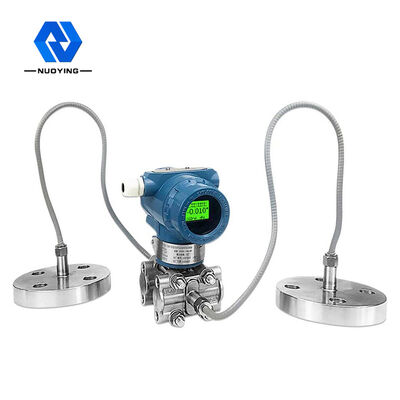

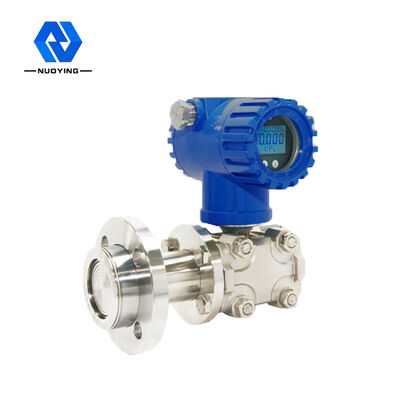

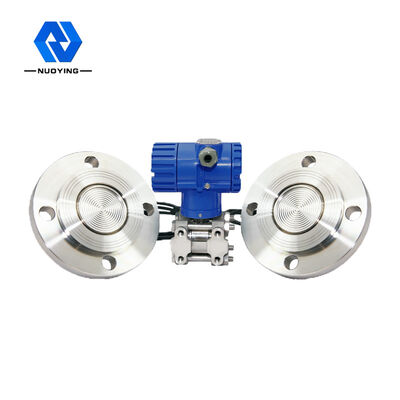

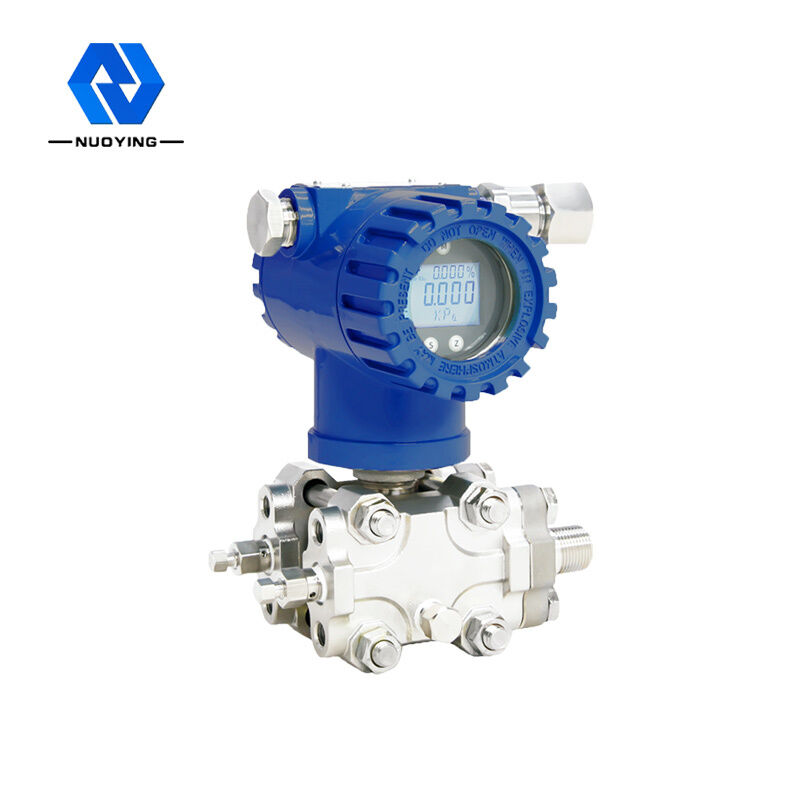

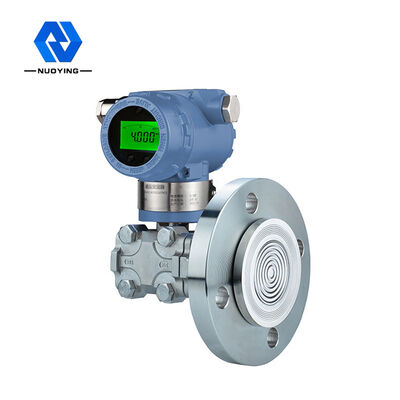

0.1 ~ 16s Regulowany 24VDC IP67 NY3051 Nadajnik czujnika ciśnienia
Inteligentny przetwornik różnicy ciśnień/ciśnienia serii NP3051 jest inteligentnym przyrządem polowym zgodnym z protokołem HART.Używając oryginalnej importowanej membrany w projekcie mikroprocesora zewnętrznego i obwodu komunikacyjnego HART, możesz przechowywać dowolny protokół komunikacyjny HART górnego oprogramowania komputerowego lub protokół komunikacyjny HART zgodny z 268, 275 i innym ręcznym urządzeniem dla dwóch osób -drożna komunikacja, a dzięki 5-cyfrowemu inteligentnemu cyfrowemu wyświetlaczowi LCD można wyświetlać wartość różnicy ciśnień/ciśnienia, wartość prądu wyjściowego i procentową wartość wyjściową, debugowanie jest bardzo wygodne, aby uzyskać cyfrowe i inteligentne funkcje nadajnika oraz kompatybilne z tradycyjnym analogowym sygnałem wyjściowym 4 ~ 20mA, aby nie zmieniać systemu sterowania w celu osiągnięcia i wymiennego miernika analogowego.
NY3051 Zasada działania nadajnika czujnika ciśnienia
Inteligentny przetwornik różnicy ciśnień / ciśnienia serii NP3051 ma zespół czujnikowy o zmiennej pojemności o nazwie "" patrz rysunek poniżej, ciśnienie procesowe jest przenoszone przez komorę "δ" po obu stronach membrany izolacyjnej, płyn wypełniający z komory "δ" do membrany środkowej. Membrana środkowa jest elementem sprężystym rozciągającym, odpowiednie przemieszczenie odkształcenia dla różnicy ciśnień między dwiema działającymi na nią stronami, a to przemieszczenie jest przekształcane na pojemność różnicową utworzoną na płytce biegunowej kondensatora.Pojemność różnicowa jest przekształcana na standardowy sygnał wyjściowy przez obwód elektroniczny.
NY3051 Funkcja przetwornika czujnika ciśnienia
1. Wysoka precyzja i dobra stabilność.
2. Z ciągłą autodiagnostyką, kompensacją liniową i funkcją cyfrowego dostrajania.
3. Lokalna regulacja pozycji zerowej i zakresu może być realizowana, a zdalna regulacja może być również realizowana za pomocą pilota zdalnego sterowania lub komputera.
4. Wyjście liniowe lub pierwiastek kwadratowy można wybrać w zależności od różnych zastosowań.
5. Czas tłumienia można ustawić na zmianę w zakresie 0,1~16s.
6. Można przeprowadzić konwersję jednostek wartości ciśnienia pomiędzy KPa, Pa, InH20 bar itp.
7. Tryby awarii i bezpieczeństwa można ustawić, przełączając przełącznik awarii/bezpieczeństwa.
8. Z trybem jednopunktowym, wielopunktowym i seryjnym.
9. Dzięki funkcji ochrony przed awarią zasilania może automatycznie zapisać dane robocze po awarii zasilania.
10. Elementy stałe, wtykowa płytka drukowana Mała, lekka, mocna i odporna na wstrząsy.
11. Dobra jednokierunkowa charakterystyka zabezpieczenia przed przeciążeniem.
Parametry techniczne przetwornika ciśnienia NY3051
Typowym zastosowaniem | ciecz, gaz, para |
Zakres pomiaru | górny limit URL (0,006-40) |
Zasilacz | 24VDC (±30%) |
Temperatura otoczenia | -40 ~ + 85 ℃ |
Temperatura procesu | -25 ~ + 125 ℃ (> + 125 ℃ można dostosować) |
Wpływ mocy | <0,005%/v |
Płyn do napełniania | Olej silikonowy, olej obojętny (opcjonalnie) |
Efekty wibracji | <±1% maksymalnego zasięgu (10~60Hz, S=0,07mm; 60~150Hz, g=9,8m/s2, w dowolnym kierunku) |
Poziom dokładności | 0.1 stopnia, 0.2 stopnia |
Proces łączenia | kołnierz (opcjonalnie) |
Poziom ochrony | IP65 (opcjonalnie) |
Klasa przeciwwybuchowa | Exia II CT6,Exd II BT5 (opcjonalnie) |
NY3051 Pole zastosowania przetwornika czujnika ciśnienia
Inteligentny przetwornik różnicy ciśnień / ciśnienia serii NP3051 nadaje się do pomiaru poziomu cieczy w medium zbiornika magazynowego w branżach takich jak sucha ropa naftowa, przemysł chemiczny, energia elektryczna, przemysł lekki i medycyna. Jest to szeroko stosowany wskaźnik poziomu.
