Szczegóły Produktu:
|
Typowym zastosowaniem: | Płynna, żrąca ciecz | Materiał anteny: | PTFE, 304, 316 |
---|---|---|---|
Zakres pomiaru: | 6m, 20m | Zasilacz: | 24VDC |
Wyjście sygnału: | 4...20mA/HART/RS485/Modbus... | Temperatura procesu: | -40 ~ +130 ℃, -184 ~ + 260 ℃ |
Ciśnienie procesowe: | -0,1 ~ 1,6 MPa | Proces łączenia: | Gwint, kołnierz (opcjonalnie) |
High Light: | Miernik poziomu pojemności RF,miernik poziomu pojemności cieczy,miernik poziomu RF 24VDC |

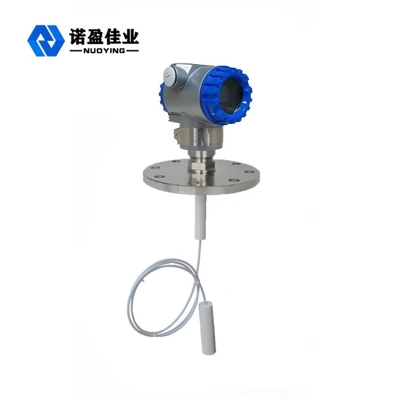

Gorąca sprzedaż 24VDC Liquid NYDR-3051 RF Miernik poziomu kondensatora
Zasada działania miernika poziomu kondensatora NYDR-3051 RF
Miernik poziomu pojemności RF działa w oparciu o technologię pojemności radiowej (RF).Do sondy przykładana jest częstotliwość radiowa, a efekt wywołany przez otaczające środowisko jest określany przez ciągłą analizę.Ponieważ wszystkie materiały mają stałą dielektryczną, a ich przewodność różni się od przewodnictwa powietrza, całkowita impedancja, na którą reagują niewielkie zmiany pojemności, zmienia się, gdy sonda styka się z materiałem.Ponieważ sonda pod napięciem i ściana naczynia tworzą dwie płyty biegunowe kondensatora, izolator sondy i otaczające powietrze stają się materiałem dielektrycznym, a po wymianie powietrza (stała dielektryczna 1,0) na dowolny inny materiał (stała dielektryczna > 10), zmiana wartości pojemności powoduje zmianę impedancji.Efekt ten jest mierzony przez obwód, a następnie porównywany z ramką odniesienia ustaloną przez ustawienie czułości (obwód).
Funkcja konstrukcyjna miernika poziomu kondensatora NYDR-3051 RF
1. Modułowy konwerter i integracja czujników, brak ruchomych części, wysoka niezawodność, silne właściwości przeciwzakłóceniowe.
2. Szersze zastosowanie, różnorodne formy sond, różnorodne formy połączeń procesowych, różnorodne materiały produkcyjne, mogą być dostosowane do indywidualnych potrzeb.
3. Niezwykle łatwy w instalacji, debugowaniu i utrzymaniu.
Parametry techniczne miernika poziomu kondensatora NYDR-3051 RF
Typowym zastosowaniem | Płynna, żrąca ciecz |
Forma anteny | Typ kabla, typ słupa |
Materiał anteny | PTFE, 304, 316 |
Zakres pomiaru | 6m, 20m |
Zasilacz | 24VDC |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Temperatura procesu | -40 ~ +130 ℃, -184 ~ + 260 ℃ |
Odporność na temperaturę obwodu | -40 ~ + 80 ℃ |
Ciśnienie procesowe | -0,1 ~ 1,6 MPa |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Opóźnienie | 0-30 s bezstopniowo regulowany |
Ochrona przed awarią zasilania | Tryb wysoki i niski, regulacja pola |
Interfejs elektryczny | M20×1,5, 1/2 ''NPT |
Stopień ochrony | IP65,IP67,IP68 (opcjonalnie) |
Przeciwwybuchowy | Exia II CT6 Ga, Exd II CT6 Gb |
