Szczegóły Produktu:
|
Model produktu: | NYSP-M19 | Materiał anteny: | PTFE,304,316 |
---|---|---|---|
Dokładność pomiaru: | 0,05% ~ 0,1% FS | Skala: | 3m, 20m |
Wyjście sygnału: | 4-20mA/HART/RS485/Modbus... | Stopień ochrony: | IP65,IP67,IP68 (opcjonalnie) |
Ciśnienie procesowe: | Ciśnienie procesowe | Klasa przeciwwybuchowa: | ExiaIICT6Ga, ExdIICT6Gb (szczegóły w certyfikacie) |
High Light: | Antykorozyjny nadajnik poziomu przenikania RF,cyfrowy czujnik poziomu dopuszczalności wyświetlacza,nadajnik poziomu przenikania RF 20mA |
Miernik poziomu 4-20mA Wskaźnik poziomu antykorozyjnego Cyfrowy wyświetlacz
RadioFaktualnośćAdmitancjaLevelMwieczny opis
Miernik poziomu admitancji na częstotliwości radiowej jest produktem do ciągłego pomiaru poziomu, opartym na zasadzie admitancji na częstotliwości radiowej.Produkt ma zalety wysokiej stabilności, wysokiej czułości i szerokiego zastosowania.W porównaniu z tradycyjnym pojemnościowym miernikiem poziomu, przyjmuje modułową konstrukcję, która umożliwia proste i wygodne ustawienie instrumentu.Po zakończeniu ustawiania może być używany normalnie i bezobsługowo przez cały okres użytkowania.Umożliwia użytkownikom intuicyjne zrozumienie działania sprzętu i radzenie sobie z problemami na czas.Jest również bezpieczny i niezawodny w skomplikowanych sytuacjach przemysłowych.
RadioFaktualnośćAdmitancjaLevelMZasada działania eteru;
Technologia pomiaru admitancji na częstotliwości radiowej jest technologią pomiaru poziomu o wyjątkowych zaletach.Chociaż koncepcja jest bardzo podobna do ogólnej technologii pomiaru pojemnościowego, technologia admitancji RF dodaje obwód Driving-Shield i obwód przerywacza w jednostce elektronicznej, dzięki czemu może realizować niezależny pomiar impedancji i reaktancji pojemnościowej.Zgodnie z prawami fizyki można obliczyć, że wielkość impedancji i reaktancji pojemnościowej dowolnego wiszącego materiału jest równa, więc efekt wywołany przez wiszący materiał można zmierzyć i wyeliminować z całkowitej mocy wyjściowej przez przesunięcie fazowe obwodu oscylacyjnego .
Sonda miernika poziomu admitancji na częstotliwości radiowej jest zamontowana w zbiorniku magazynowym, a poprzez sondę uzyskuje się zmianę sygnału częstotliwości radiowej wywołaną zmianą poziomu materiału.Końcówka sondy Driving-Shield może zapobiec tworzeniu się pętli prądu RF przez wiszący materiał, co zapewnia dokładność pomiaru przyrządu.
RadioFczęstotliwość AdmitancjaLevelMeter Parametr
Typowym zastosowaniem | Ciecz (korozja, przewodność, niska stała dielektryczna, mieszanie, granica faz, usuwanie elektryczne, lepka, głęboka studnia, duży zasięg itp.) |
Pył (przewodzący, proszek izolacyjny itp.) | |
Solidne (przewodzące, izolujące, izolujące w bardzo wysokich temperaturach ciała stałe itp.) | |
Model produktu | NYSP-M16, NYSP-M17, NYSP-M18, NYSP-M19, NYSP-M20, NYSP-M21, NYSP-M22, NYSP-M23, NYSP-M24 |

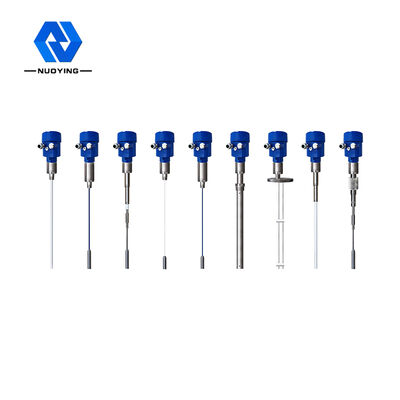

Forma anteny | Kable elastyczne, kable elastyczne izolowane, kable elastyczne nieizolowane, pręty sztywne, pręty sztywne izolowane, pręty sztywne izolowane na obu końcach, pręty sztywne cylindryczne |
Materiał anteny | PTFE,304,316 |
Skala | 3m, 20m (głęboka studnia może mierzyć setki metrów, można ją dostosować) |
Dokładność pomiaru | 0,05%~0,1% FS |
Zasilacz | 24VDC |
Wyjście sygnału | 4... 20mA/HART/RS485/Modbus... |
Temperatura procesu |
- 40 ~ + 130 ℃, -100 ~ + 200 ℃, - 40 ~ + 260 ℃, -50 ~ + 500 ℃ |
Ciśnienie procesowe | - 0,1 ~ 1,6 MPa, - 0,1 ~ 4,0 MPa, - 0,1 ~ 6,3 MPa |
Proces łączenia | Gwint, kołnierz, (opcjonalnie) |
Interfejs elektryczny | M20×1,5, ½"NPT |
Stopień ochrony | IP65,IP67,IP68 (opcjonalnie) |
Klasa przeciwwybuchowa | ExiaIICT6Ga, ExdIICT6Gb (szczegóły w certyfikacie) |
