| Nazwa marki: | NUOYINGJIAYE |
| Numer modelu: | NYCSUL-503 |
| MOQ: | JEDEN |
| Cena £: | 130USD - 9000USD |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | nieskończony |

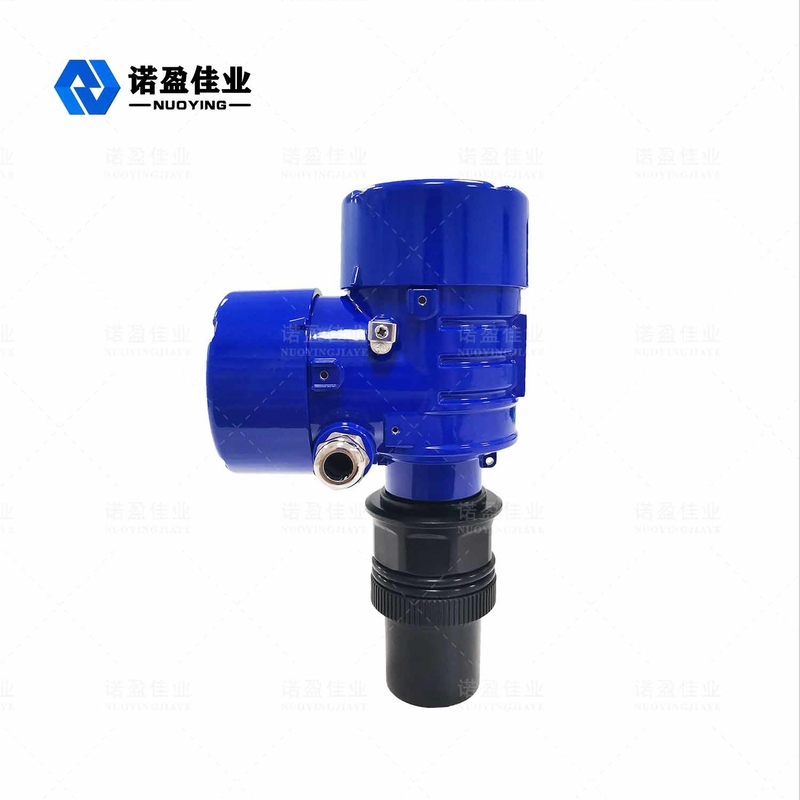

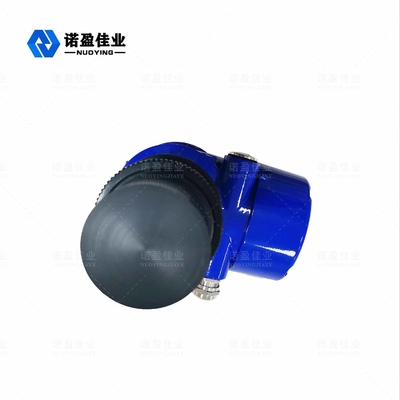

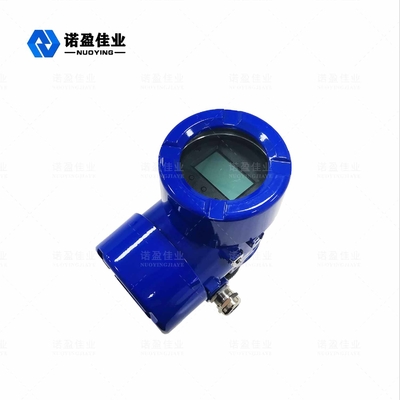

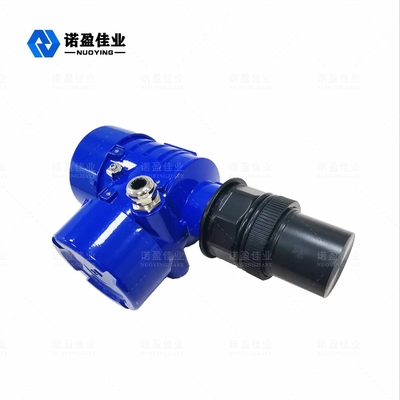

Ultradźwiękowy miernik poziomu NYCSUL-503 jest cyfrowym miernikiem poziomu sterowanym przez mikroprocesor.W pomiarze impulsu ultradźwiękowego z czujnika (przetwornika) fala dźwiękowa odbita od powierzchni cieczy odbierana jest przez ten sam czujnik, poprzez kryształ piezoelektryczny zamieniany na sygnały elektryczne oraz czas pomiędzy przesłaniem a odbiorem dźwięku fali do obliczenia odległości czujnika od powierzchni mierzonej cieczy.Dzięki zastosowaniu pomiaru bezkontaktowego mierzone medium jest niemal nieograniczone, może być szeroko stosowane w różnych pomiarach wysokości materiałów ciekłych i stałych.
|
Typowym zastosowaniem |
Pomiar poziomu cieczy |
|
Zakres częstotliwości |
40KHz, 100KHz |
|
Typ sondy |
Zintegrowany |
|
Materiał sondy |
PP/PVC/PTFE/304 (opcjonalnie) |
|
Skala |
0～20m |
|
Dokładność pomiaru |
＜0.25% (Zasięg ＜20m) |
|
Kąt pomiarowy |
10° |
|
Zasilacz |
24VDC, 220VAC |
|
Temperatura procesu |
-20～+80℃ |
|
Ciśnienie procesowe |
Normalne ciśnienie |
|
Proces łączenia |
Gwint, kołnierz, montaż na wsporniku (opcjonalnie) |
|
Wyjście sygnału |
4...20mA/HART/RS485... |
|
Tryb wyświetlania |
Poziom cieczy, odległość (pusta wysokość) |
|
Ustawienie wyjścia |
Ustawienie górnego limitu, ustawienie dolnego limitu |
|
Wyświetlacz |
LCD |
|
Materiał powłoki |
Polipropylen/Aluminium |
|
Klasa ochrony |
IP67 |
|
Klasa przeciwwybuchowa |
Exia (CT6 Ga) |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Ultradźwiękowy przetwornik poziomuZasada działania
Ultradźwiękowy miernik poziomu jest zainstalowany w górnej części pojemnika.Pod kontrolą jednostki elektronicznej sonda przesyła wiązkę impulsu ultradźwiękowego do obiektu pod kontrolą jednostki elektronicznej.Fala akustyczna odbija się od powierzchni obiektu.Niektóre z odbitych ech są odbierane przez sondę i przekształcane na sygnały elektryczne.Na podstawie różnicy czasu między retransmisją i ponownym odbiorem fali ultradźwiękowej a znaną prędkością dźwięku określa się zmianę poziomu obiektu.Sygnał mikrofalowy jest przetwarzany przez urządzenie elektroniczne, a na koniec przekształcany na sygnał elektryczny związany z poziomem obiektu.
Ultradźwiękowy przetwornik poziomuCharakterystyka projektu
