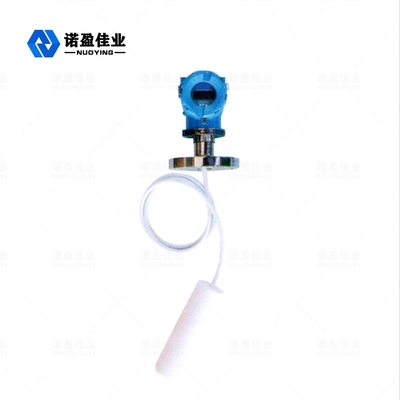

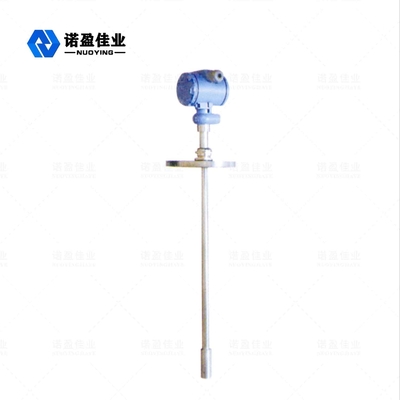

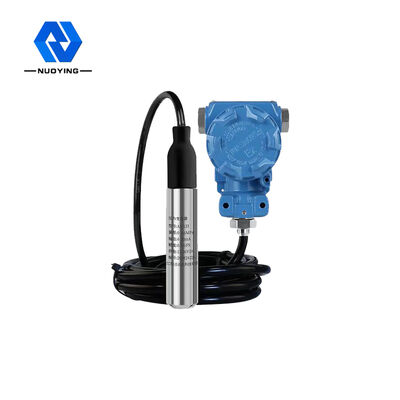

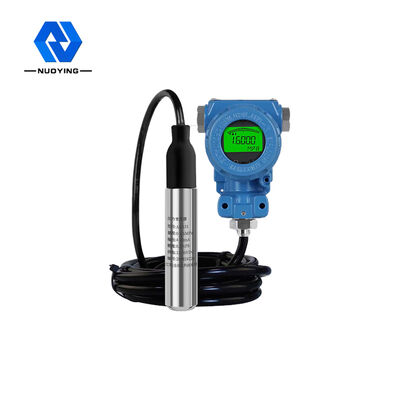

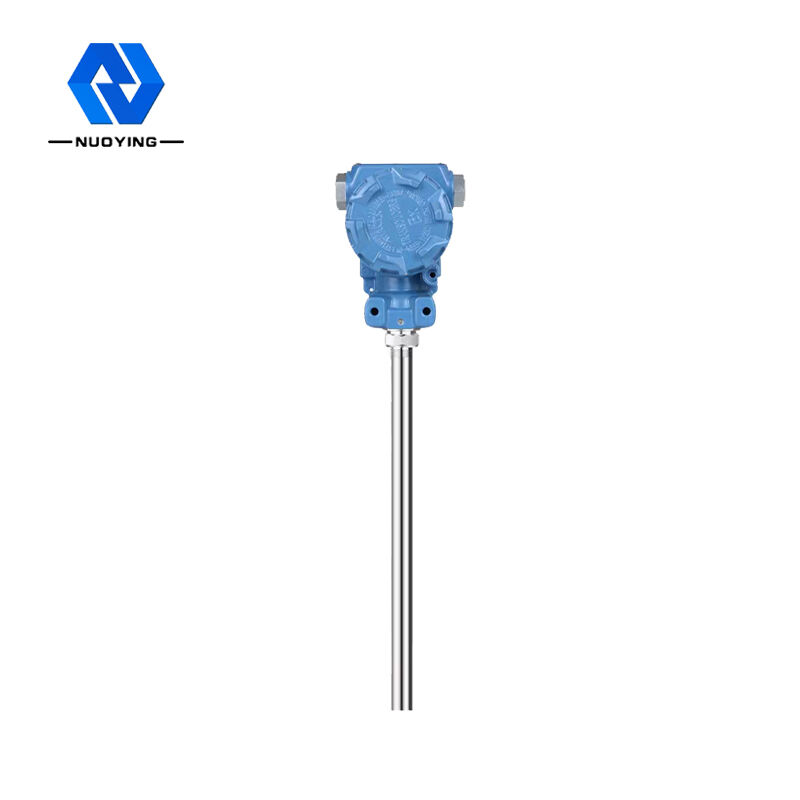

Przetwornik ciśnienia antykorozyjnego poziomu cieczy Kabel RS485 0-170 m

NH93420 Typ antykorozyjny Przetwornik poziomu cieczy Przetwornik czujnika ciśnienia

Przetwornik poziomu cieczy serii NH93420 to konstrukcja wykonana w całości ze stali nierdzewnej, całkowicie uszczelniony półprzewodnikowy piezorezystancyjny przyrząd do pomiaru poziomu cieczy.W tym produkcie zastosowano wysoką stabilność, wysoką niezawodność piezorezystancyjnego czujnika ciśnienia, precyzyjny inteligentny obwód przetwarzania przetwornika, precyzyjną technologię cyfrowej kompensacji temperatury i technologię korekcji nieliniowej.Sygnał poziomu cieczy mierzonej jest przetwarzany na standardowe wyjście sygnału elektrycznego.Wodoodporny kabel i uszczelnione połączenie, rura w kablu, może być używana w cieczy przez długi czas.Zintegrowana struktura i ustandaryzowane wyjście sygnału zapewniają wygodę użytkowania w terenie i automatyczne sterowanie..Produkt jest niewielkich rozmiarów, lekki, łatwy w montażu i łatwy w użyciu.Nadaje się do pomiaru i kontroli poziomu cieczy w dziedzinie ropy naftowej, przemysłu chemicznego, elektrowni, wodociągów miejskich i badania temperatury wody.

Przetwornik poziomu cieczy NH93420Parametr techniczny

ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!

Przetwornik poziomu cieczy NH93420 Operacyjny Zasada

Przetwornik poziomu cieczy składa się ze specjalnego kabla prowadzącego gaz wbudowanego w wąż kapilarny, złącza zaciskowego i sondy.Sonda płynowskazu zbudowana jest z rdzenia ze stali nierdzewnej z membraną na dole i plastikowej osłony z otworami.Pomiar poziomu cieczy to tak naprawdę różnica między ciśnieniem hydrostatycznym na głowicy sondy a rzeczywistym ciśnieniem atmosferycznym, a następnie czujnik ceramiczny (przymocowany do folii ze stali nierdzewnej) i element elektroniczny przetwarzają różnicę ciśnień na sygnał wyjściowy 4〜20mA .
Gdy hydrostatyczny przetwornik poziomu cieczy zostanie umieszczony na określonej głębokości mierzonej cieczy, wzór na ciśnienie czujnika jest następujący: PA= p・g・h+Po aby otrzymać wzór poziomu cieczy:h = PA- Po/ p *g.
Jednocześnie ciśnienie cieczy wprowadzane jest do komory nadciśnieniowej czujnika poprzez stal nierdzewną przewodzącą gaz, a następnie ciśnienie atmosferyczne na powierzchni cieczy jest połączone z komorą podciśnieniową czujnika, tak aby przeciwdziałać Po, z tyłu czujnika i zmierzyć ciśnienie czujnika PA-Po= p・g・h.
Jeżeli gęstość cieczy jest jednorodna, statyczna różnica ciśnień jest proporcjonalna do wysokości poziomu cieczy.

Przetwornik poziomu cieczy NH93420 Wymagania instalacyjne

• Przy pomiarze statycznego poziomu cieczy w otwartym zbiorniku przetwornik poziomu cieczy jest ustawiony prostopadle do dna zbiornika, a kabel łączący przetwornik ze skrzynką przyłączeniową mocuje się na otworze zbiornika.
• Gdy mierzy się poziom wody w przepływającej wodzie, wprowadza się do wody rurę o średnicy 45 mm i wykonuje się szereg otworów o średnicy 5 mm na różnych wysokościach po przeciwnej stronie kierunku przepływu rury.Woda wpływa do rury, aby zamocować linię kablową i skrzynkę przyłączeniową na wylocie rury.
