Szczegóły Produktu:
|
skala: | Płynna, żrąca ciecz | Klasa dokładności: | ± 0,25% zakresu, ± 0,5% zakresu, ± 1,0% zakresu |
---|---|---|---|
Proces łączenia: | Gwint, kołnierz (opcjonalnie) | Temperatura otoczenia: | -40〜85 °C |
Temperatura procesu: | -10 ~ + 70 ° C | Wyjście sygnału: | 4...20mADC / HART / RS485... |
Materiał membrany: | 316L, membrana ceramiczna (opcja) | Stopień ochrony: | IP67 |
High Light: | Cyfrowy przetwornik czujnika ciśnienia,przetwornik czujnika ciśnienia ze stali nierdzewnej,przetwornik różnicy ciśnień z wyświetlaczem LCD |

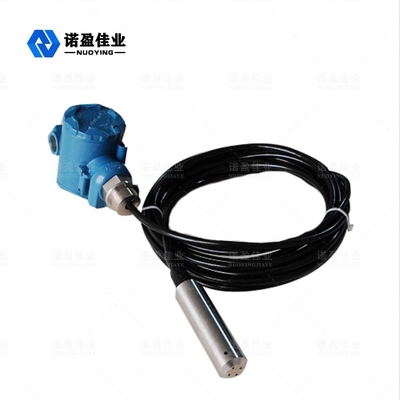

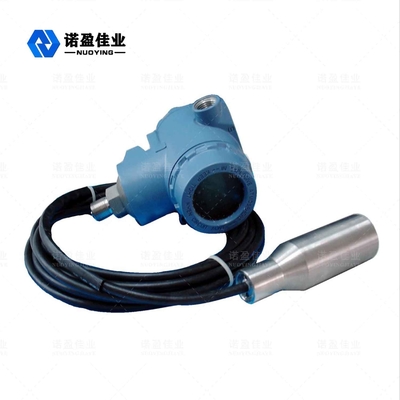

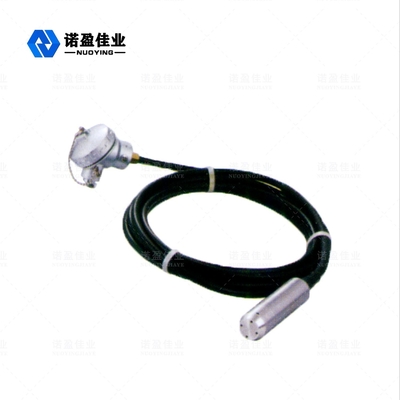

Nadajnik czujnika ciśnienia NH93420 Przetwornik poziomu cieczy
Przetwornik poziomu cieczy serii NH93420 to konstrukcja wykonana w całości ze stali nierdzewnej, całkowicie uszczelniony półprzewodnikowy piezorezystancyjny przyrząd do pomiaru poziomu cieczy.W tym produkcie zastosowano wysoką stabilność, wysoką niezawodność piezorezystancyjnego czujnika ciśnienia, precyzyjny inteligentny obwód przetwarzania przetwornika, precyzyjną technologię cyfrowej kompensacji temperatury i technologię korekcji nieliniowej.Sygnał poziomu cieczy mierzonej jest przetwarzany na standardowe wyjście sygnału elektrycznego.Wodoodporny kabel i uszczelnione połączenie, rura w kablu, może być używana w cieczy przez długi czas.Zintegrowana struktura i ustandaryzowane wyjście sygnału zapewniają wygodę użytkowania w terenie i automatyczne sterowanie..Produkt jest niewielkich rozmiarów, lekki, łatwy w montażu i łatwy w użyciu.Nadaje się do pomiaru i kontroli poziomu cieczy w dziedzinie ropy naftowej, przemysłu chemicznego, elektrowni, wodociągów miejskich i badania temperatury wody.
Przetwornik poziomu cieczy NH93420Parametr techniczny
Typowe aplikacje | Płynna, żrąca ciecz | ||||||||||
Zakres pomiaru |
|
||||||||||
Wyjście sygnału: | 4~20mADC/HART/RS485 | ||||||||||
Temperatura otoczenia | -40 〜85 °C | ||||||||||
Temperatura procesu |
-10 ~ + 70 ° C |
||||||||||
Proces łączenia | gwintowany montaż kołnierzowy (opcjonalnie) | ||||||||||
Zasilacz | 24VDC (±5%) | ||||||||||
Ładowność |
< (U-15) / 0,02A |
||||||||||
Materiał membrany |
316L, membrana ceramiczna (opcja) Materiał obudowy: aluminium, stal nierdzewna (opcja) |
||||||||||
Stabilność |
±0,05%FS/rok;±0,1% FS/rok |
||||||||||

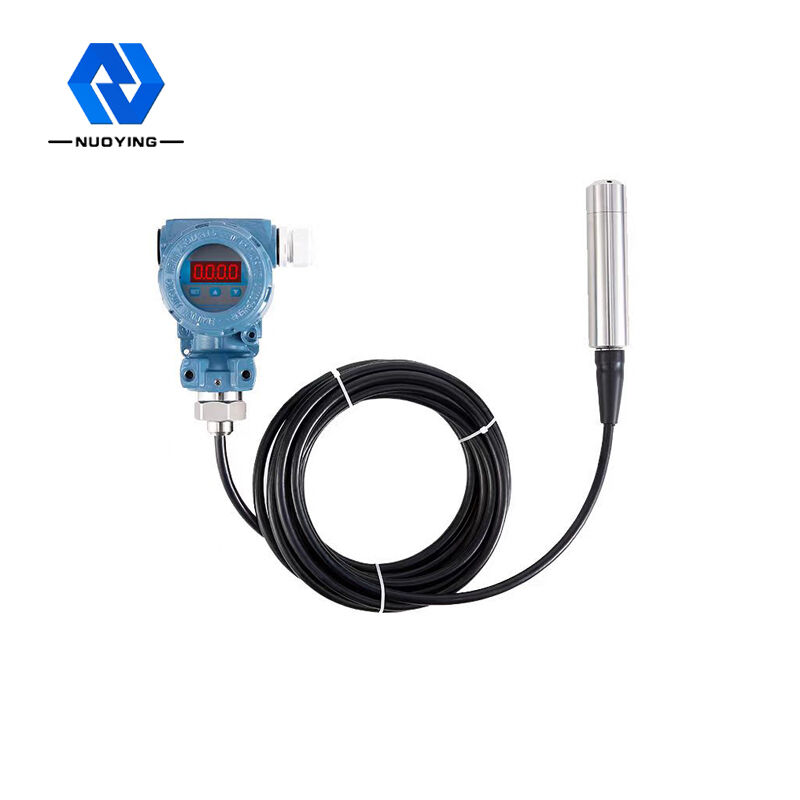

Wyświetlacz polowy | LCD (opcjonalnie) | ||||||||||
Poziom ochrony | IP67 | ||||||||||
Klasa wybuchu |
Exia II CT5 Exd IIBT5 (opcjonalnie) |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Przetwornik poziomu cieczy NH93420 Operacyjny Zasada

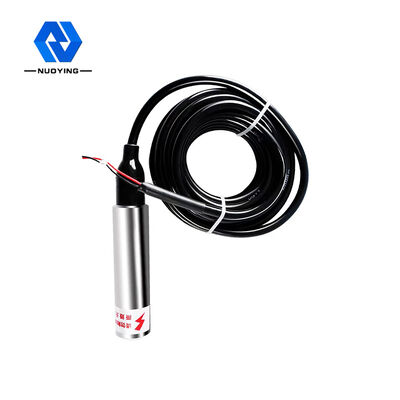

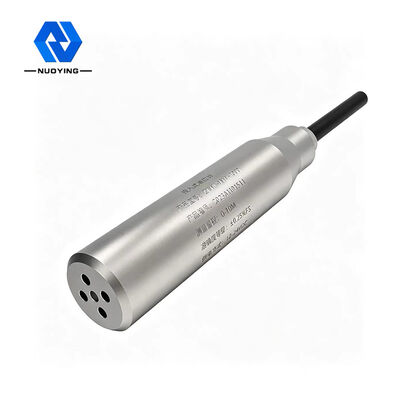

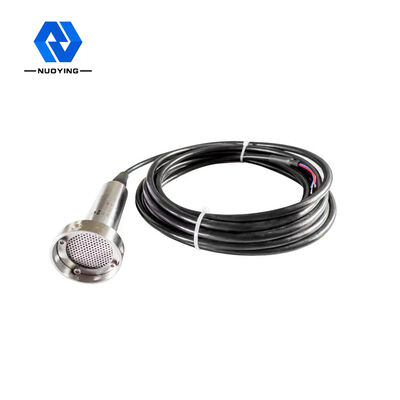

Przetwornik poziomu cieczy składa się ze specjalnego kabla prowadzącego gaz wbudowanego w wąż kapilarny, złącza zaciskowego i sondy.Sonda płynowskazu zbudowana jest z rdzenia ze stali nierdzewnej z membraną na dole i plastikowej osłony z otworami.Pomiar poziomu cieczy to tak naprawdę różnica między ciśnieniem hydrostatycznym na głowicy sondy a rzeczywistym ciśnieniem atmosferycznym, a następnie czujnik ceramiczny (przymocowany do folii ze stali nierdzewnej) i element elektroniczny przetwarzają różnicę ciśnień na sygnał wyjściowy 4〜20mA .
Gdy hydrostatyczny przetwornik poziomu cieczy zostanie umieszczony na określonej głębokości mierzonej cieczy, wzór na ciśnienie czujnika jest następujący: PA= p・g・h+Po aby otrzymać wzór poziomu cieczy:h = PA- Po/ p *g.
Jednocześnie ciśnienie cieczy wprowadzane jest do komory nadciśnieniowej czujnika poprzez stal nierdzewną przewodzącą gaz, a następnie ciśnienie atmosferyczne na powierzchni cieczy jest połączone z komorą podciśnieniową czujnika, tak aby przeciwdziałać Po, z tyłu czujnika i zmierzyć ciśnienie czujnika PA-Po= p・g・h.
Jeżeli gęstość cieczy jest jednorodna, statyczna różnica ciśnień jest proporcjonalna do wysokości poziomu cieczy.
Przetwornik poziomu cieczy NH93420 Cechy konstrukcyjne
