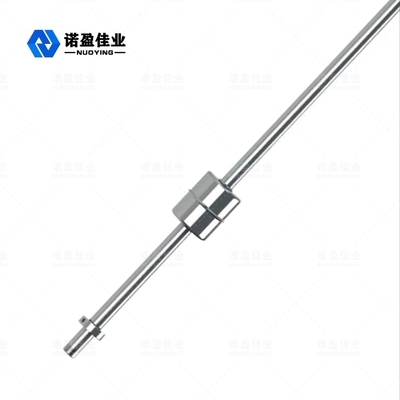

NYCZ500 SS304 Magnetyczny przetwornik poziomu typu pływakowego 50-5000 mm 720 mW

Magnetyczny wskaźnik poziomu z pływakiem magnetycznym Nadajnik poziomu Pomiar poziomu cieczy

Magnetyczny wskaźnik poziomu z pływakiem

Poziom WskaźnikZasada działania Zasada działania

Magnetyczny wskaźnik poziomu cieczy wykorzystuje pierścieniowy pływak magnetyczny poruszający się w górę lub w dół wraz z poziomem cieczy, aby umożliwić prowadnicy nadajnika zasysanie suchej rurki sprężystej w pręcie pomiarowym, przekształcając poziom cieczy w odpowiedni sygnał rezystancji elektrycznej, a następnie instalując zintegrowany moduł obwodu transmisyjnego w skrzynce przyłączeniowej. Sygnał rezystancji jest przekształcany w dwuprzewodowy standardowy sygnał wyjściowy 4-20mA, a magnetyczny wskaźnik poziomu z lewitacją magnetyczną zapewnia również polowy cyfrowy wyświetlacz LED do pomiaru poziomu cieczy. Produkty serii NYFZ-X są standardowe, antykorozyjne i przeciwwybuchowe.

W oparciu o zasadę wyporu i sprzężenia magnetycznego, magnetyczny wskaźnik poziomu z lewitacją magnetyczną jest wyposażony w grupę suchych rurek sprężystych i precyzyjnych rezystorów w rurce detekcyjnej. Gdy pływak magnetyczny porusza się w górę i w dół wzdłuż rurki detekcyjnej wraz ze zmianą poziomu cieczy, wyjściowa rezystancja rurki testowej jest zmieniana przez naprzemienne podłączanie suchej rurki sprężystej na poziomie cieczy. Moduł obwodu konwersji w skrzynce przyłączeniowej przekształca wartość rezystancji na wyjście prądowe 4-20mA.

MagnetycznyPływak PoziomProsta konstrukcja, solidna i niezawodna, stabilna praca.Parametry techniczne

* Uwaga:Produktymogą byćdostosowane dospecyficznych wymagańużytkowników!Magnetyczny wskaźnik poziomu z pływakiemPoziom

Cechy konstrukcyjne Prosta konstrukcja, solidna i niezawodna, stabilna praca.Wyświetlacz w kolorze czerwonym wskazujący poziom cieczy, intuicyjny, przyciągający wzrok i łatwy do odczytania.

• Różnorodne formy instalacji, różne formy połączeń do wyboru.
• Zakres pomiarowy jest duży, a cały proces pomiaru nie ma martwego pola.
• Ciągły pomiar poziomu cieczy różnego rodzaju, w tym w wysokiej temperaturze, wysokim ciśnieniu, mediach korozyjnych, łatwopalnych i wybuchowych.
• Monitor jest całkowicie odizolowany od mierzonego medium, bezpieczny i niezawodny.
• Profesjonalny projekt dla specjalnych ciśnień i temperatur.
• Magnetyczny wskaźnik poziomu z pływakiem Wymagania instalacyjne
• Przed instalacją należy sprawdzić, czy pierścień ograniczający pływak jest luźny pod rurką detekcyjną, w przypadku poluzowania należy go dokręcić kluczem, aby zapobiec ślizganiu się pływaka podczas użytkowania;

W przypadku mediów łatwo osadzających się, przyrząd należy regularnie czyścić, aby uniknąć zablokowania pływaka i wpływu na pomiar.

• Szczegółowe metody instalacji są następujące:
• Metoda 1: obróbka otworu montażowego w pokrywie kołnierza i bezpośrednie wkręcenie magnetycznego wskaźnika poziomu z lewitacją magnetyczną, jak pokazano na rysunku 1;
• Metoda 2: zamocowanie magnetycznego wskaźnika poziomu z lewitacją magnetyczną za pomocą wspornika czujnika i nakrętki blokującej. Metoda ta nadaje się do pomiaru poziomu cieczy w zbiornikach otwartych, jak pokazano na rysunku 2
• Metoda 3: obróbka otworu gwintowanego G2 w pokrywie zbiornika, co ułatwia wprowadzenie kuli pływakowej, jak pokazano na rysunku 3;
• Metoda 4: długość pręta pomiarowego można regulować w zależności od wysokości poziomu cieczy za pomocą ruchomego złącza, jak pokazano na rysunku 4
• Magnetyczny wskaźnik poziomu z pływakiem Pole zastosowania
• Magnetyczny wskaźnik poziomu z lewitacją magnetyczną nadaje się do wyświetlania poziomu cieczy w zbiornikach urządzeń chemicznych, naftowych i innych urządzeń przemysłowych. Obecnie jest szeroko stosowany w przemyśle naftowym, chemicznym, metalurgicznym, energetycznym, spożywczym, farmaceutycznym, papierniczym i innych gałęziach przemysłu do pomiaru i kontroli poziomu cieczy.
