Szczegóły Produktu:
|
| Zakres ciśnienia: | -700kpa~700kpa | Sygnał wyjściowy: | 4-20mA/HART/RS485/0-5V |
|---|---|---|---|
| Zasilanie: | 9-36VDC | Typ połączenia gwintowego: | 1/2 lub 1/4npt |
| precyzja: | ±0,25% (typowa) ±0,5% (maks.) | Średnia temperatura: | -40 ~ 85 ℃ |
| Materiał: | 316SS | Gwarancja: | rok |
| High Light: | Nadajnik czujnika ciśnienia 5v,przetwornik ciśnienia HART 700kpa,inteligentny nadajnik DP 700kpa |
||

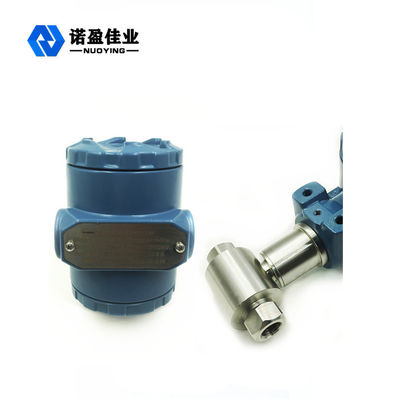

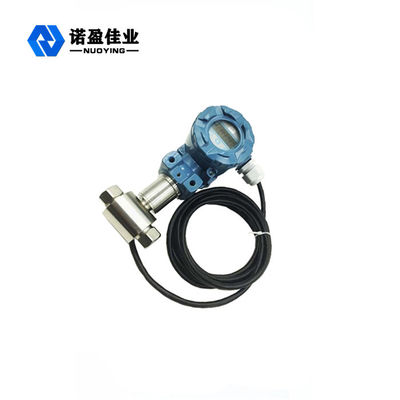

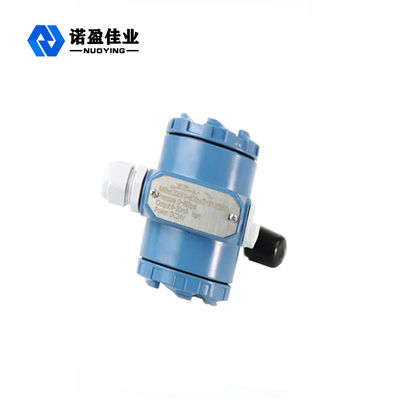

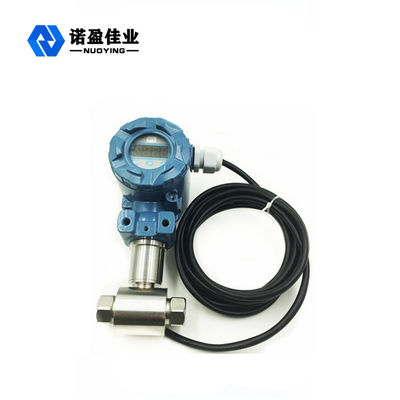

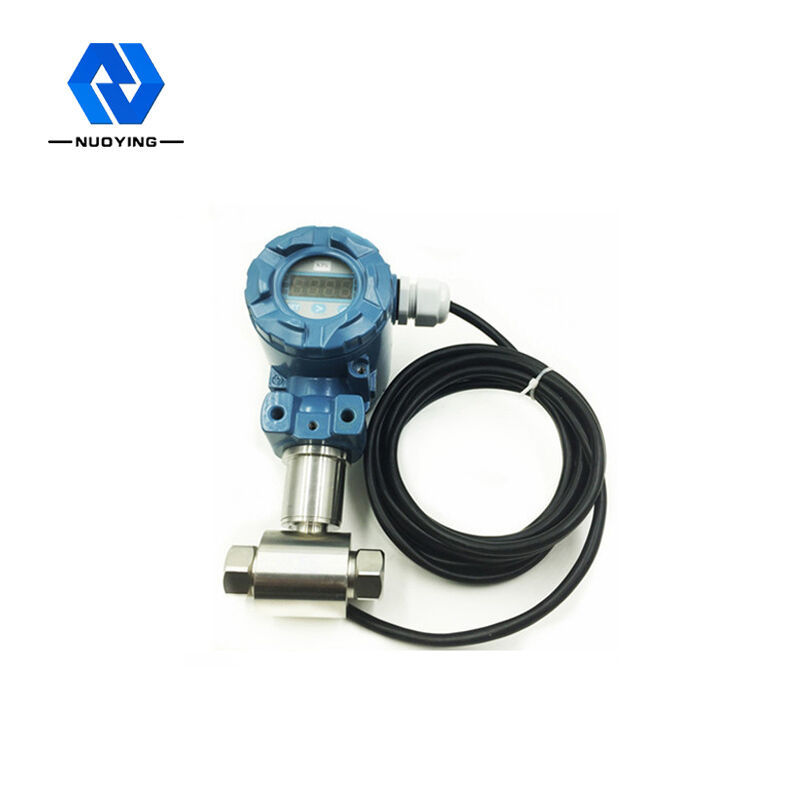

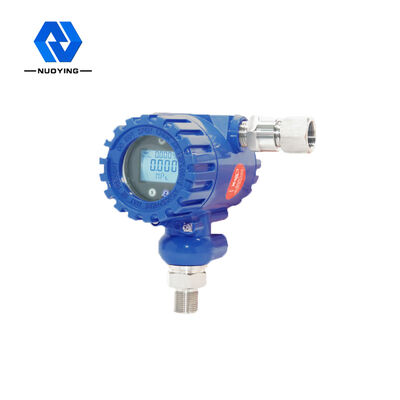

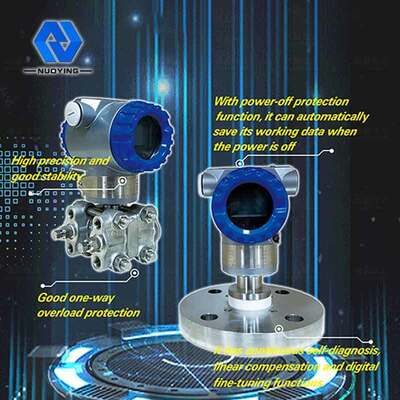

Inteligentny przetwornik różnicy ciśnień 0-5v do przetwornika ciśnienia
Inteligentny przetwornik różnicy ciśnień 0-5v do przetwornika ciśnienia Opis:
Inteligentny przetwornik różnicy ciśnień 0-5v do przetwornika ciśnienia jest typowym samobalansującym instrumentem, który wykorzystuje zasadę działania ujemnego sprzężenia zwrotnego do pokonania składników materiałów, przetwarzania i innych niekorzystnych czynników.
Jak sama nazwa wskazuje przetwornik różnicy ciśnień mierzonym wynikiem jest różnica ciśnień, czyli P = ρg h.Ponieważ jednak zbiornik jest często cylindryczny, powierzchnia S koła przekroju jest stała.Wtedy grawitacja G = P · S = ρg h · S, S jest stała, a G jest proporcjonalna do P. Oznacza to, że dopóki wartość P jest dokładnie wykryta, jest proporcjonalna do wysokości Δh.Gdy zmienia się temperatura, wykryte ciśnienie jest zawsze utrzymywane, chociaż objętość oleju zwiększa się lub kurczy, a rzeczywisty poziom cieczy wzrasta lub spada.Jeśli chcesz wyświetlić rzeczywisty poziom, możesz również wprowadzić kompensację temperatury nośnika, aby rozwiązać problem.
Inteligentny przetwornik różnicy ciśnień 0-5v do przetwornika ciśnienia Specyfikacja:
Medium pomiarowe: ciecz lub gaz
Tryb ciśnienia: różnica ciśnień
Sygnał wyjściowy: 4-20mA, RS485, 0-5V, 0-10V, 1-5V
Zasilanie: 12-36VDC
Warunki pracy
Średnia temperatura:-40 ~ 85 ℃
Temperatura otoczenia:-40 ~ 85 ℃
Wilgotność: 0% ~ 95%
| Zakres pomiarowy | Ciśnienie różnicowe: 0 ~ 1Kpa, 6Kpa, 40Kpa, 200Kpa......2Mpa, 8Mpa |
| Ciśnienie manometru: 0 ~ 40Mpa | |
| Ciśnienie bezwzględne | 0 ~ 40Mpa |
| Zmniejszenie dawki | 40:1 |
| Wniosek | Różne ciśnienie, nadciśnienie, ciśnienie bezwzględne |
| Precyzja | ±0,1, 0,3, 0,5% rozpiętości |
| Płyn procesowy | Ciecz, gaz, para |
| Dryf temperatury | Zerowy dryf: 0,5% FS / 50 ℃ |
| Dryft zakresu: 0,7% FS / 50 ℃ | |
| Stabilność | ±0,1%/rok |
| Temperatura pracy | -40 ℃ ~ 100 ℃ |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ |
| Temperatura przechowywania | -40 ℃ ~ 100 ℃ |
| Zasilacz | 9~45V DC |
| Wyjście | 4 ~ 20mA 2 przewody Protokół Hart |
| Maksymalne ciśnienie | 40Mpa |
| Czas odpowiedzi | 200ms |
| Limity wilgotności | 0 do 100% wilgotności względnej |
| Włącz czas | 2 sekundy z minimalnym tłumieniem |

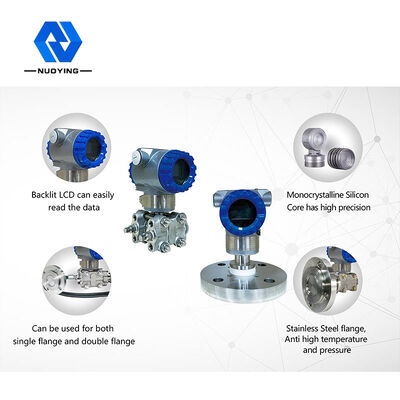

| Wyświetlacz | LED LCD |
| Połączenia elektryczne | 1/4" Npt (gwinty kablowe M20) |
| Efekt temperatury | ±0,18% zakresu na 200C |
| Proces łączenia | 1/4-18Npt |
| Kołnierz | SS304 SS316 |
| Membrany | SS316L / Hastelloy B / Hastelloy C / Monel / Tantal |
| Zwilżane O-ringi | Buna N/Viton/PTFE |
| Śruby nakrętki | Stal węglowa / SS316 |
| Uchwyt montażowy | Stal węglowa / SS304 lub SS316 |
| Tabliczka z nazwą/znacznikiem | SS304 / SS316 |
| Obudowa osłony | Odlew aluminiowy o niskiej zawartości miedzi z poliuretanem |
| Wypełnij płyn | Olej silikonowy / fluorowy |
| Ochrona obudowy | IP67 |
| Przeciwwybuchowy | Exd II BT4 Exia II CT6 |

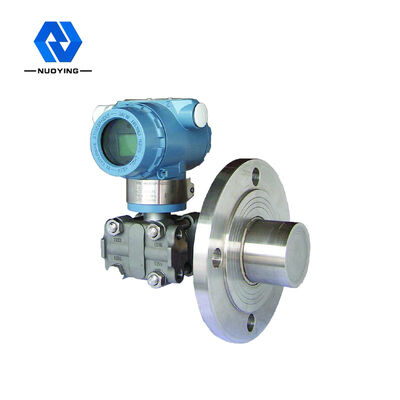

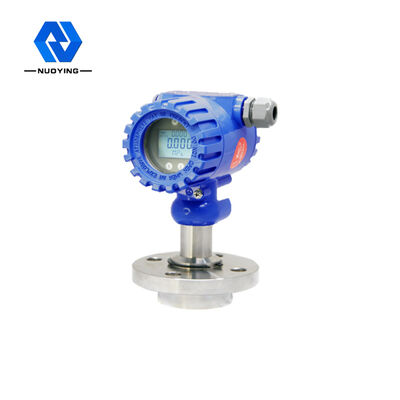

| Proces łączenia | Kołnierzowy, bezpośredni, montowany z boku, membranowy, wkładany |
Inteligentny przetwornik różnicy ciśnień 0-5v do przetwornika ciśnienia Cechy:
1. Kompatybilny z 316LSS, niekorozyjnymi gazami i cieczami
2. Ciśnienie wiatru i prędkość przepływu w procesie przemysłowym
3. Pomiar ciśnienia rurociągu i paleniska
4.Przemysł naftowy, przemysł chemiczny
5. Monitoring meteorologiczny
Inteligentny przetwornik różnicy ciśnień 0-5v do zastosowania przetwornika ciśnienia:
Kompaktowy przetwornik różnicy ciśnień 0-5v do pomiaru różnicy ciśnień cieczy, gazu.
