Szczegóły Produktu:
|
Zakres ciśnienia:: | -0,1 ~ 100 MPa | Sygnał wyjściowy: | 4-20mA,RS485 |
---|---|---|---|
Ciśnienie przeciążenia: | 200%FS | Liniowość: | 0,03% |
Zasilanie: | 9-36VDC | Stabilność długoterminowa: | ±0,2% FS/rok |
Moc przy pełnym obciążeniu: | 2W | Ładowność: | ≤500Ω |
High Light: | Przetwornik czujnika ciśnienia w rurze RS485,przetwornik czujnika ciśnienia 100MPa,przetwornik ciśnienia 100MPa RS485 |

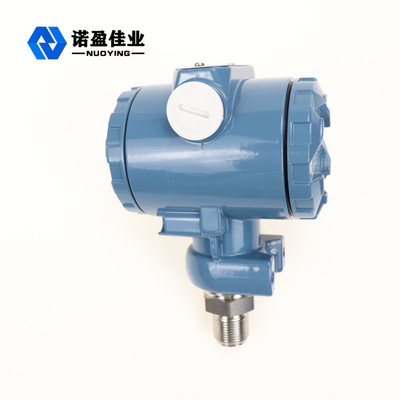

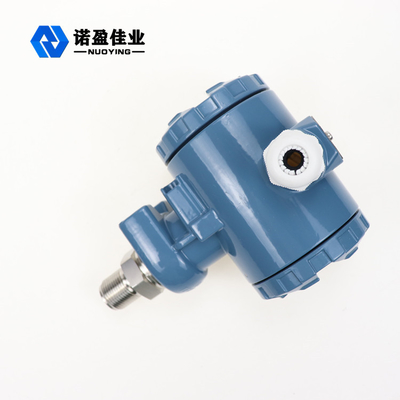

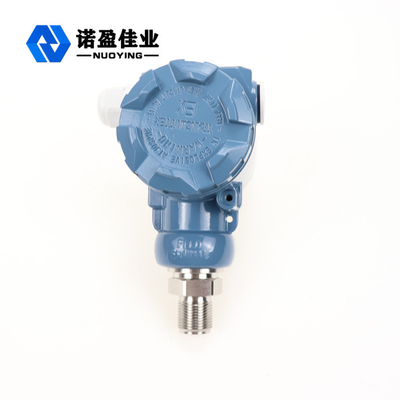

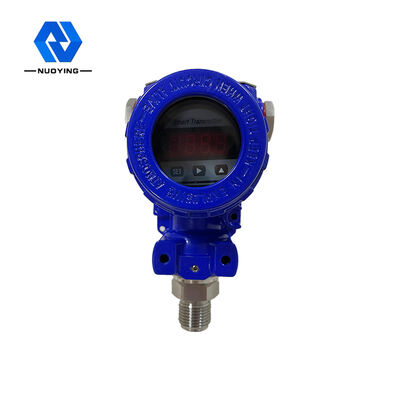

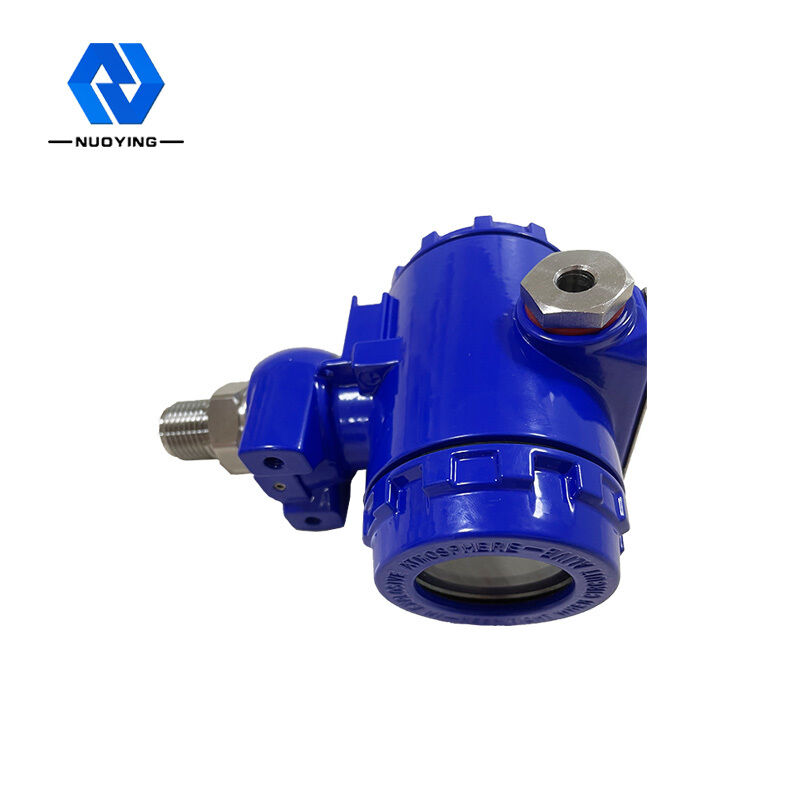

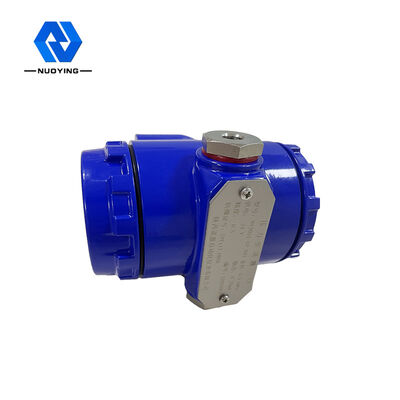

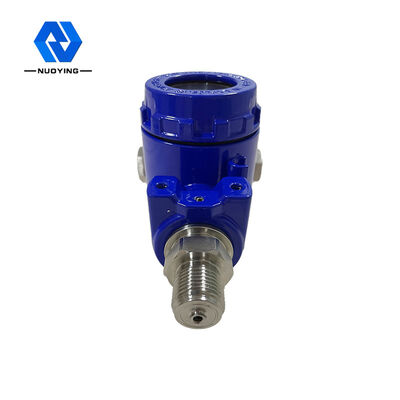

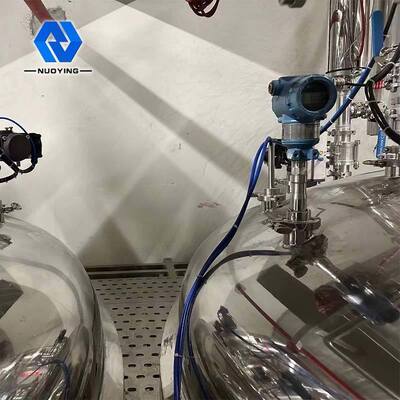

Przeciwwybuchowy przetwornik ciśnienia wodociągu
Przetwornik ciśnienia przeciwwybuchowy do rur wodnych Opis:
Seria inteligentnych przetworników ciśnienia w wykonaniu przeciwwybuchowym do rur wodociągowych z zaawansowanymi, dojrzałymi i niezawodnymi piezorezystancyjnymi czujnikami krzemowymi została starannie zaprojektowana, łącząc zaawansowaną technologię mikroprocesorową i cyfrowe techniki pomiaru pojemności.Jego wyświetlacz LCD może wyświetlać wiele parametrów fizycznych, takich jak ciśnienie, temperatura, prąd.Może być realizowana regulacja zera, ustawienia zakresu i inne funkcje za pomocą naciśnięcia klawisza i łatwe testy na miejscu.
Przeciwwybuchowy przetwornik ciśnienia wodociągu obsługuje protokoły HART, FF H1, Profibus PA, Profibus DP i może mierzyć ciśnienie, różnicę ciśnień, poziom cieczy, przepływ i inne parametry przemysłowe.Może być szeroko stosowany w przemyśle naftowym, chemicznym, elektrycznym, metalurgicznym itp.
Parametry techniczne przetwornika ciśnienia w wykonaniu przeciwwybuchowym wodociągu:
Parametr podstawowy | |
Zmierz obiekt | ciecz, gaz, strumień, |
Moc | 9~32V DC (FF, PA) 9~17,5VDC (FF,PA; przeciwwybuchowe) 11,9~42VDC (HART) |
11,9~30VDC (HART; przeciwwybuchowe) | |
Wyjście | Analogowy: 2 przewody 4~20mA |
Cyfrowy: sygnał HART, FF i PA | |
Odporny na obciążenie | 0~1500 omów (wspólne) |
250~550ohm (użyj HART) | |
Izolacja | Napięcie między terminalem a obudową: 500Vrms (707VDC) |
Wyświetlacz | Opcjonalny 6-bitowy cyfrowy numer lub 5-bitowy wyświetlacz LCD |
Temperatura | Temperatura pracy: -40 ~ 85 ℃ (bez wyświetlacza) |
-30 ~ 70 ℃ (z wyświetlaczem) | |
-30 ~ 60 ℃ (IC przeciwwybuchowy) | |
Temperatura przechowywania:-40 ~ 100 ℃ (bez wyświetlacza) | |
-40 ~ 85 ℃ (z wyświetlaczem) | |
Skala wilgotności | 5% (100% wilgotności względnej) |
Czas rozpoczęcia | ≤ 5 sekund |
Czas odświeżenia | 0,2 sekundy |
Regulacja zrzutu | Stała czasu 0~15 sekund |
Specyfikacja wydajności | |
Precyzja | ±0,075% wybranego zakresu.Jeśli zakres wyboru <1/10 maksimum zakresu, dokładność wynosi ±[0,025+0,005× (maksymalny zakres/wybór |
zakres)]% wybranego zakresu | |
Efekt temperatury | Efekt każdej zmiany 28 ℃ (50 ℉) |
Wybierz zakres ≥ 0,1 maksymalnego zakresu: ± [0,019% maksymalnego zakresu + 0,125% wybranego zakresu] ; | |
Wybierz zakres < 0,1 maksymalny zakres: ± [0,025% maksymalnego zakresu + 0,125% | |
wybranego zakresu]. | |
Stabilność w długim czasie | Za 12 miesięcy ±0,1% maksymalnego zakresu |
Efekt ciśnienia statycznego | ± 0,25%/13,8 MPa maksymalnego zakresu |
Lokalizacja zainstalowany efekt | Maksymalny ruch punktu zerowego wynosi 0,24 kPa |
Efekt mocy | < 0,005%/V skalibrowanego zakresu |
Przeciwwybuchowy | iskrobezpieczne Ex ia II C T4 |
Poziom dowodu | IP65 |
Efekt wibracji | IEC 60068-2-6 Badania środowiskowe — Część 2: Próby — Próba Fc: Wibracje (sinusoidalne) |
Zgodność elektromagnetyczna | IEC 61000-4-2 Kompatybilność elektromagnetyczna (EMC) — Część 4-2: Techniki badań i pomiarów — Odporność na wyładowania elektrostatyczne |
test | |
IEC 61000-4-3 Kompatybilność elektromagnetyczna (EMC) - Część 4-3: Techniki badań i pomiarów - Promieniowanie, częstotliwość radiowa, | |
test odporności na pole elektromagnetyczne | |
IEC 61000-4-4 Kompatybilność elektromagnetyczna (EMC) - Część 4-4: Techniki testowania i pomiarów - Szybkie elektryczne stany przejściowe / impulsy | |
test odporności | |
IEC 61000-4-6 Kompatybilność elektromagnetyczna (EMC) - Część 4-6: Techniki badań i pomiarów - Odporność na przewodzone | |
zaburzenia indukowane przez pola o częstotliwości radiowej | |
IEC 61000-4-8 Kompatybilność elektromagnetyczna (EMC) — Część 4-8: Techniki badań i pomiarów — Pole magnetyczne o częstotliwości zasilania | |
test odporności |
Cechy przetwornika ciśnienia przeciwwybuchowego wodociągu:
