Szczegóły Produktu:
|
| Aplikacje: | ciecz (ciecz żrąca, dzielona) | Typ sondy: | PTFE (opcjonalnie) |
|---|---|---|---|
| skala: | Pręt: 0 ~ 6 m, kabel: 0 ~ 20 m | Proces łączenia: | Gwint, kołnierz (opcjonalnie), |
| Stopień ochrony: | Wyświetlacz IP67, IP67 | Temperatura robocza: | -40～130℃,-40～260℃,-184～260℃ |
| Wyjście sygnału: | 4-20mA/HART (dwa przewody/cztery przewody) | Zasilacz: | 24VDC, 220VAC |
| High Light: | IP67 HART RF Przełącznik poziomu pojemności,przełącznik poziomu pojemności RF 220VAC,pojemnościowy czujnik poziomu cieczy 220VAC |
||

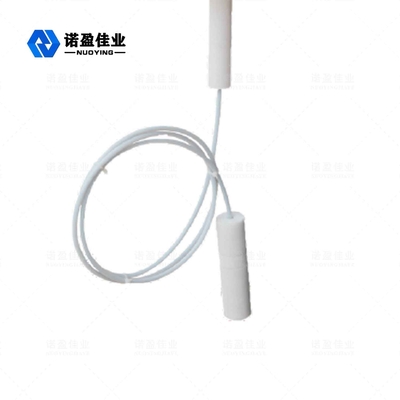

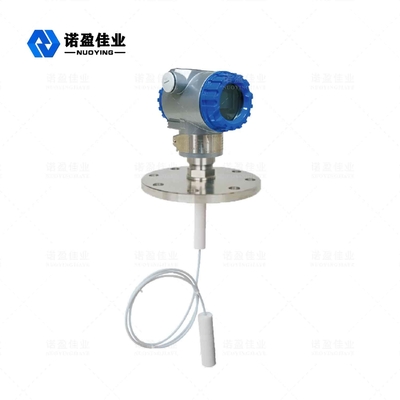

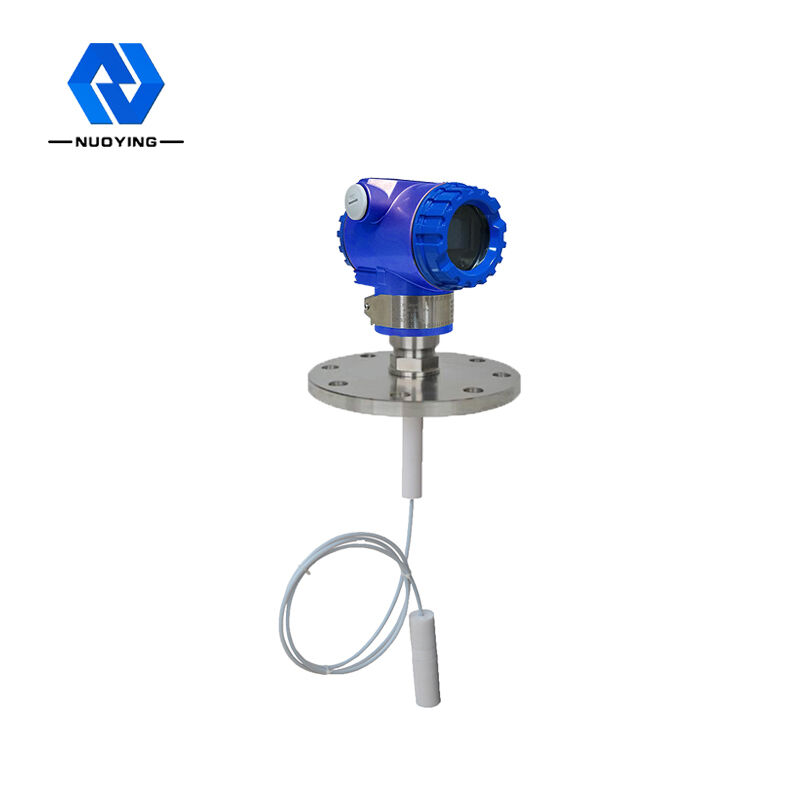

NYDR-3051 RF Pojemnościowy miernik poziomu cieczy
NYDR-3051 RF Pojemnościowy miernik poziomu cieczy Operacyjny Zasada
Zasada działania NYDR-3051Pojemnościowy miernik poziomu cieczy RF jest oparty na technologii pojemności RF (RF).Do sondy poddawana jest częstotliwość radiowa w celu określenia wpływu otaczającego środowiska poprzez ciągłą analizę.Ponieważ wszystkie materiały mają stałą dielektryczną, a ich przewodność różni się od przewodnictwa powietrza, całkowita impedancja sondy zmienia się ze względu na niewielkie odchylenie pojemności, gdy sonda styka się z materiałem.Ponieważ sonda elektryczna i ścianka pojemnika tworzą dwie płyty biegunowe kondensatora, izolator sondy i otaczające powietrze stają się materiałem dielektrycznym.Gdy powietrze (stała dielektryczna 1,0) zostanie zastąpiona innym materiałem (stała dielektryczna > 1,0) zmiana pojemności powoduje zmianę impedancji.Efekt ten jest mierzony przez obwód i porównywany z wartością odniesienia ustawioną przez ustawienie czułości (obwód).
NYDR-3051 RF Pojemnościowy miernik poziomu cieczy Parametr techniczny
| Aplikacje | Płynna, żrąca ciecz, dzielona |
| Typ sondy | PTFE,304,316 (opcjonalnie) |
| Skala | Pręt: 0 ~ 6 m, kabel: 0 ~ 20 m |
| Temperatura procesu | -40～130℃,-40～260℃,-184～260℃ |
| Temperatura otoczenia | -40 ℃ ~ + 80 ℃ |
| Opóźnienie | 0 30 s ciągłej regulacji |
| Ciśnienie procesowe | -0,1～1,0MPa |
| Zasilacz | 24v DC, 220VAC |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Proces łączenia | Gwint/kołnierz (selektywny) |
| Klasa ochrony | IP67 |
| Klasa przeciwwybuchowa | ExiaⅡCT6 (selektywna) |
| Ochrona przed utratą mocy | tryb wysoki i niski, Pole |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
NYDR-3051 RF Pojemnościowy miernik poziomu cieczy Cechy konstrukcyjne
NYDR-3051 RF Pojemnościowy miernik poziomu cieczy Wymagania instalacyjne
Oprócz typu podwójnego pręta można wybrać trzy tryby instalacji: gwint, kołnierz lub wspornik.
NYDR-3051 RF Pojemnościowy miernik poziomu cieczyPołączenia elektryczne
NYDR-3051 RF Pojemnościowy miernik poziomu cieczyPole aplikacji
Pojemnościowy miernik poziomu może być używany do ciągłego pomiaru poziomu prawie wszystkich silnych, słabo odpornych na korozję i niekorozyjnych mediów w zbiornikach otwartych lub typu pressxire.Szeroko stosowane w: przemyśle naftowym, chemicznym, nawozowym, metalurgicznym, gazowym, elektrowni, produkcji maszyn, statkach, fabrykach farmaceutycznych, oczyszczalniach ścieków, żywności, alkoholach i innych przemysłowych okazjach wykrywania i kontroli poziomu cieczy.
