Szczegóły Produktu:
|
Aplikacje: | Ciecz przewodząca, interfejs | Typ sondy: | Izolowane przewody elastyczne |
---|---|---|---|
skala: | 0~30m | Proces łączenia: | Gwint, kołnierz (opcjonalnie), |
Stopień ochrony: | Wyświetlacz IP67, IP67 | Temperatura robocza: | -40 ~ 150 ℃ |
Wyjście sygnału: | 4-20mA/HART (dwa przewody/cztery przewody) | Zasilacz: | (13-35)vDC |
High Light: | Nadajnik ciągłego poziomu RF,izolowany nadajnik ciągłego poziomu,elastyczny |

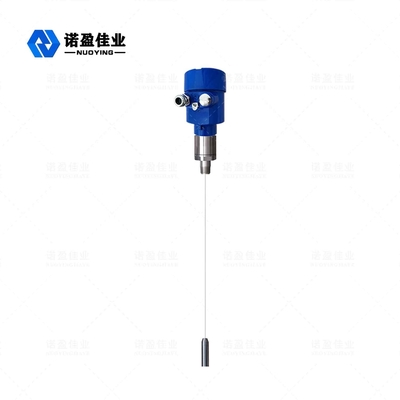

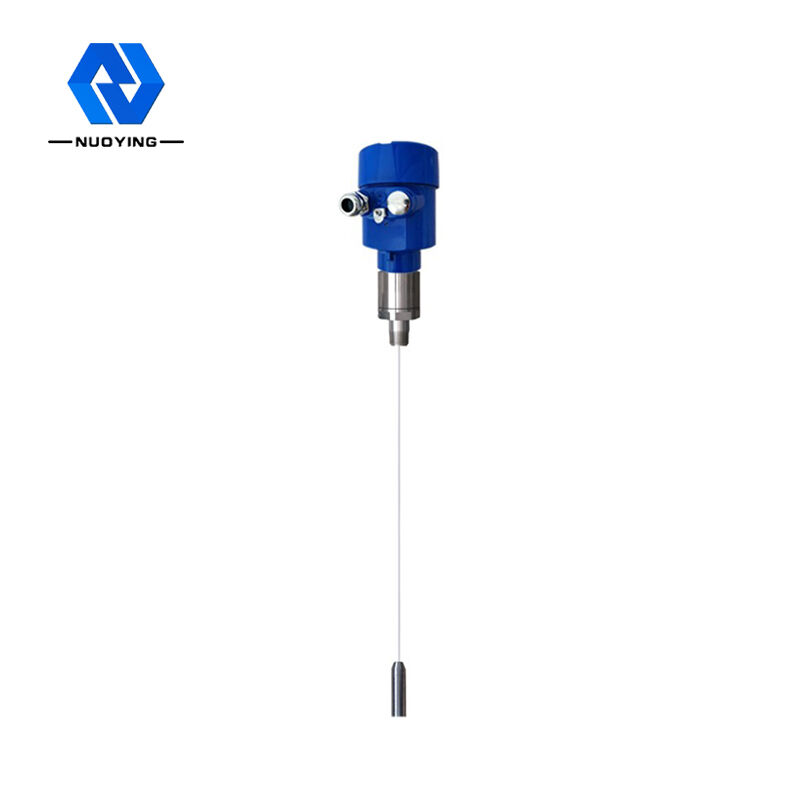

NYSP-Z19 Miernik poziomu przenikania Rf
Miernik poziomu admitancji Rf jest uniwersalnym miernikiem poziomu stosowanym do ciągłego pomiaru poziomu, produkt stosowany w zakładach przemysłowych i górniczych, odpowiedni do większości zastosowań, przyrząd składa się z zespołu obwodów, zestawu obudów przeciwwybuchowych i typu pręta lub elementy pomiarowe typu kablowego, czujniki dostępne są w różnych modelach, przyrząd może być wybrany jako całość lub jako osobna instalacja.
Poziom dopuszczenia RF MetrParametr techniczny
Aplikacje | Ciecz przewodząca, interfejs |

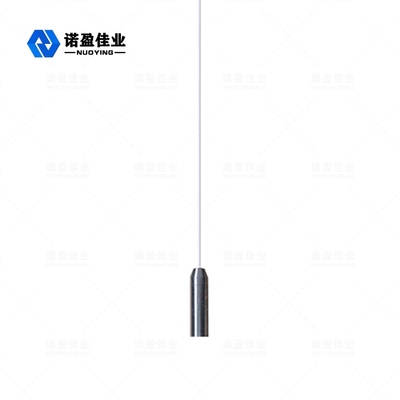

Typ sondy | Izolowane przewody elastyczne |
Skala | 0~6m |
Temperatura procesu | -40 ~ 150 ℃ |
Temperatura otoczenia | -40 ℃ ~ + 70 ℃ |
Temperatura przechowywania | -20 ℃ ~ + 65 ℃ |
Ciśnienie procesowe | -0,1~4,0 MPa |
Zasilacz | (13-35)vDC |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Proces łączenia | Gwint/kołnierz (selektywny) |
Klasa ochrony | IP67 |
Klasa przeciwwybuchowa | ExiaⅡCT6 (selektywna) |
Opóźnienie: | 0 ~ 30 s regulowany |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Wstęp RF Poziom MetrOperacyjny Zasada
Tradycyjny pojemnościowy miernik poziomu materiału, przy podnoszeniu poziomu, sondach pokrytych materiałem, wzrasta wartość obwodu pojemności pomiędzy sondą a medium (materiał przewodzący) lub pomiędzy sondą a ścianką rury pojemność (materiał izolacyjny) wzrasta. nierównowaga doprowadziła do mostka pojemnościowego, więc zmiana wartości pojemności zależy od stałej dielektrycznej badanego materiału. Następnie do detekcji sygnału, wzmocnienia, a na końcu odpowiedniego wyjścia sygnału. Pojemnościowy miernik poziomu materiału, jednak są pewne Wady, zwłaszcza gdy sonda wisi, poważnie wpłyną na wynik pomiaru.
Technologia pomiaru admitancji na częstotliwości radiowej jest technologią pomiaru poziomu ma wyjątkowe zalety. Chociaż ogólna koncepcja technologii pomiaru pojemności jest podobna, ale technologia admitancji częstotliwości radiowej w jednostce elektronicznej połączyła się z układem napędowym – tarczami i obwodem przerywającym, dzięki czemu może realizować pomiar impedancji i reaktancji pojemnościowej sam.Poprzez obliczenia praw fizyki, każdy materiał jest równy rozmiarowi reaktancji pojemnościowej impedancji, więc przez zawieszenie można zmierzyć, a wpływ obwodu oscylacyjnego przesuwającego fazę usunąć z całkowitej mocy wyjściowej.
Czujnik poziomu admitancji Rf zainstalowany w ładowaniu zbiornika, poprzez zmianę poziomu sondy spowodowaną zmianą sygnału RF. Jazda - osłony końcówki sondy mogą zapobiegać prądowi o częstotliwości radiowej wytwarzanemu przez pętlę wiszącą, zapewniają dokładność pomiaru przyrządu.
Technologia admitancji Rf o wysokiej precyzji wyników pomiarów, na którą nie ma wpływu zawieszenie sondy, jest obecnie najczęściej stosowaną technologią pomiarową. Od niskiej temperatury do 100 ℃ do 800 ℃ wysokiej temperatury, od próżni do sytuacji ciśnieniowych 6,3 MPa, od od bardzo krótkiego zasięgu do dużej skali, może być normalnym zastosowaniem i może być stosowany do różnych rodzajów materiałów.
