Szczegóły Produktu:
|
Aplikacje: | Ciecz, żrąca ciecz, ciecz izolacyjna | Typ sondy: | Twardy pręt izolacyjny |
---|---|---|---|
skala: | 0~6m | Proces łączenia: | Gwint, kołnierz (opcjonalnie), |
Stopień ochrony: | Wyświetlacz IP67, IP67 | Temperatura robocza: | -40~200℃ |
Wyjście sygnału: | 4-20mA, 4-20mA/HART (dwa przewody/cztery przewody) | Zasilacz: | (13-35)vDC |
High Light: | Nadajnik poziomu przenikania RF PTFE,przetwornik poziomu przenikania RF cieczy,przetwornik poziomu cieczy RF PTFE |

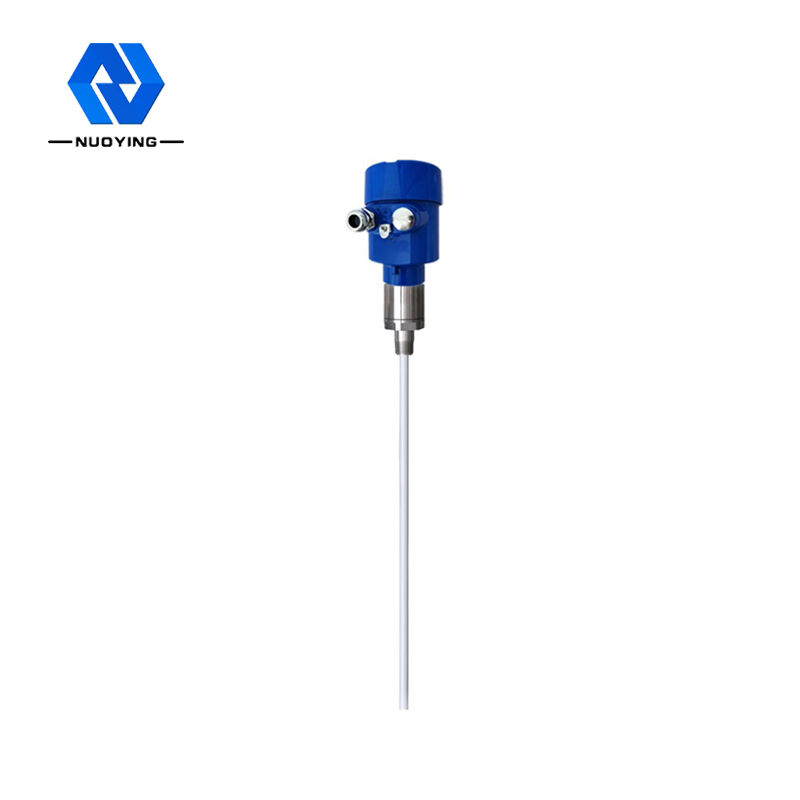

NYSP-Z16 Rf Miernik Admitancji
Miernik poziomu admitancji NYSP-Z16 Rf opiera się na zasadzie ciągłego pomiaru poziomu admitancji na częstotliwości radiowej. Produkt ma wysoką stabilność, wysoką czułość i szerokie zastosowania itp. W porównaniu z tradycyjnym pojemnościowym miernikiem poziomu materiału, zastosowanie modułowej konstrukcji , może być zwięzły i łatwo zrealizować zestaw instrumentów, po ustawieniu, może być normalnym użytkowaniem i bezpłatną konserwacją przez całe życie. Umożliwia użytkownikom intuicyjne zrozumienie stanu pracy sprzętu i radzenie sobie z problemami na czas, w złożonych sytuacjach przemysłowych, takich jak a także bezpieczne i niezawodne.
Poziom dopuszczenia RF MetrParametr techniczny
Aplikacje | Ciecz, żrąca ciecz, ciecz izolacyjna |
Typ sondy | Twardy pręt izolacyjny |
Skala | 0~6m |
Temperatura procesu | -40~200℃ |
Temperatura otoczenia | -40 ℃ ~ + 70 ℃ |
Temperatura przechowywania | -20 ℃ ~ + 65 ℃ |
Ciśnienie procesowe | -0,1~4,0 MPa |
Zasilacz | (13-35)vDC |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Proces łączenia | Gwint/kołnierz (selektywny) |
Klasa ochrony | IP67 |
Klasa przeciwwybuchowa | ExiaⅡCT6 (selektywna) |
Opóźnienie: | 0 ~ 30 s regulowany |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Wstęp RF Poziom MetrOperacyjny Zasada
Tradycyjny pojemnościowy miernik poziomu materiału, przy podnoszeniu poziomu, sondach pokrytych materiałem, wzrasta wartość obwodu pojemności pomiędzy sondą a medium (materiał przewodzący) lub pomiędzy sondą a ścianką rury pojemność (materiał izolacyjny) wzrasta. nierównowaga doprowadziła do mostka pojemnościowego, więc zmiana wartości pojemności zależy od stałej dielektrycznej badanego materiału. Następnie do detekcji sygnału, wzmocnienia, a na końcu odpowiedniego wyjścia sygnału. Pojemnościowy miernik poziomu materiału, jednak są pewne Wady, zwłaszcza gdy sonda wisi, poważnie wpłyną na wynik pomiaru.
Technologia pomiaru admitancji na częstotliwości radiowej jest technologią pomiaru poziomu ma wyjątkowe zalety. Chociaż ogólna koncepcja technologii pomiaru pojemności jest podobna, ale technologia admitancji częstotliwości radiowej w jednostce elektronicznej połączyła się z układem napędowym – tarczami i obwodem przerywającym, dzięki czemu może realizować pomiar impedancji i reaktancji pojemnościowej sam.Poprzez obliczenia praw fizyki, każdy materiał jest równy rozmiarowi reaktancji pojemnościowej impedancji, więc przez zawieszenie można zmierzyć, a wpływ obwodu oscylacyjnego przesuwającego fazę usunąć z całkowitej mocy wyjściowej.
Czujnik poziomu admitancji Rf zainstalowany w ładowaniu zbiornika, poprzez zmianę poziomu sondy spowodowaną zmianą sygnału RF. Jazda - osłony końcówki sondy mogą zapobiegać prądowi o częstotliwości radiowej wytwarzanemu przez pętlę wiszącą, zapewniają dokładność pomiaru przyrządu.
Technologia admitancji Rf o wysokiej precyzji wyników pomiarów, na którą nie ma wpływu zawieszenie sondy, jest obecnie najczęściej stosowaną technologią pomiarową. Od niskiej temperatury do 100 ℃ do 800 ℃ wysokiej temperatury, od próżni do sytuacji ciśnieniowych 6,3 MPa, od od bardzo krótkiego zasięgu do dużej skali, może być normalnym zastosowaniem i może być stosowany do różnych rodzajów materiałów.
