Szczegóły Produktu:
|
| Tryb instalacji: | DN40-DN300 (typ kołnierza rurowego) | Temperatura otoczenia: | -25 ~ 55 ℃ |
|---|---|---|---|
| Temperatura przechowywania: | -40 ~ 60 ℃ | Kierunek przepływu: | Do przodu i do tyłu |
| Ciśnienie znamionowe: | 1,0 M Pa (specjalne ciśnienie można dostosować) | Stopień ochrony: | IP68 |
| High Light: | Wodomierz elektromagnetyczny IP68,wodomierz elektromagnetyczny DN300,elektromagnetyczny przetwornik przepływu DN40 |
||

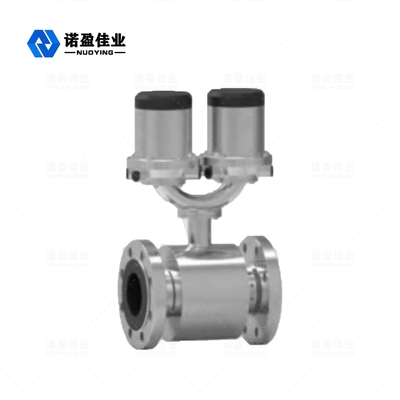

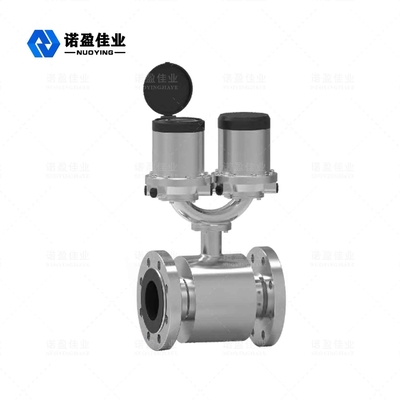

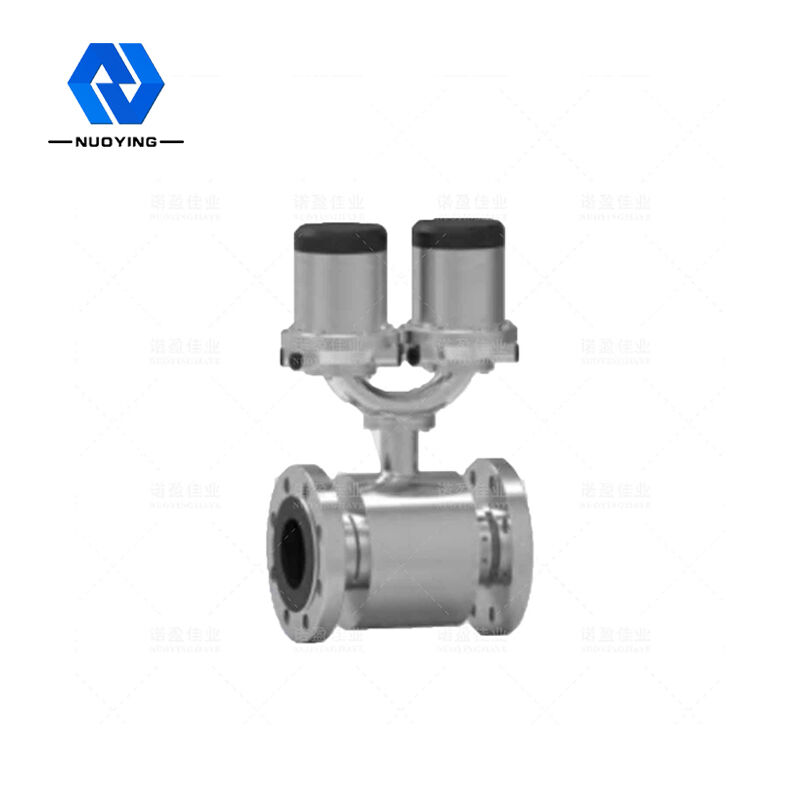

Wodomierz elektromagnetyczny NYLD-S
Więc dlaczegoWodomierz elektromagnetyczny LD-S to zasilany bateryjnie wodomierz elektromagnetyczny indukcyjny, który można zainstalować w dowolnym miejscu bez poświęcania dokładności i wydajności.Nie wymaga głównego źródła zasilania. Jest specjalnie zaprojektowany do indywidualnych zastosowań związanych z wodą, takich jak pobór wody, dystrybucja sieci rurociągów, opłaty pomiarowe i nawadnianie.Posiada inteligentne informacje i wysoką wydajność pomiarową, która jest łatwa w instalacji i oszczędza inwestycje użytkownika.
Wodomierz elektromagnetyczny NYLD-S Techniczny Parametry
| Odpowiedni standard |
OIML R49 GB/T778 I50 40644 JJG162 GB 4208 (stopień ochrony obudowy) (IP) (kod) |
|
Ciśnienie znamionowe Klasa temperatury Tryb instalacji Forma elektrody |
1,0 M Pa (specjalne ciśnienie można dostosować) -20-80 ℃ DN40-DN300 (typ kołnierza rurowego) Standardowe stałe |
| Materiał konstrukcyjny |
Elektroda: 316L Podszewka: kauczuk naturalny NR Kołnierz: stal węglowa, stal nierdzewna Korpus: stal węglowa, stal nierdzewna |
|
Zasilacz |
3,6V Podwójne zasilanie 3,6V+24V (9VDC-32VDC) Podwójne zasilanie 3,6V+220V 85VAC-265VAC) (tylko typ osobny) 3,6V + energia słoneczna (tylko oddzielny typ) |
|
Temperatura otoczenia Temperatura przechowywania Sygnał wyjściowy |
(-25~55) ℃ (-40 ~ 60) ℃ Puls (do kalibracji) |
| Alarm | Przepływ wsteczny, niski poziom naładowania baterii litowej, chwilowy przepływ, ciśnienie, górna i dolna granica, pusta rura, alarm wzbudzenia |
|
Stopień ochrony Kierunek przepływu |
IP68 Do przodu i do tyłu |
| Komunikacja | RS-485 (protokół ModBus) |
Wodomierz elektromagnetyczny NYLD-S Cechy konstrukcyjne
◎ Miernik jest łatwy w instalacji: miernik można zakopać pod ziemią lub zainstalować w studni.Pozycja montażowa miernika w rurze nie ma wpływu na konstrukcję IP68 (NEMA6P) i nie jest wymagany żaden filtr.
◎ Niska strata ciśnienia: prosta rura pomiarowa zapewnia minimalną stratę ciśnienia, nawet przy największym natężeniu przepływu, co zmniejsza ciśnienie w całym systemie sieci i pomaga zapobiegać nadmiernemu ciśnieniu pompy, powodującemu pęknięcie rury i wyciek.
◎ Zero konserwacji: używaj konstrukcji bez ruchomych części, a żywotność baterii może osiągnąć pięć lat.
◎ Pomiar dwukierunkowy: używaj tylko jednego miernika do pomiaru przepływu dwukierunkowego.
◎ Inteligentny miernik typu: używaj tylko jednego miernika do pomiaru nieszczelności, funkcji zapisu danych i autotestu błędów.
Wodomierz elektromagnetyczny NYLD-S Klasyfikacja
NYLD-S Elektromagnetyczny wodomierz wymiarowy Rysunek
| DN(mm) | Hmm) | L(mm) | D(mm) | K(mm) | n–d(mm) |
| 40 | 417 | 200 | 150 | 110 | 4-Ф18 |
| 50 | 432 | 200 | 165 | 125 | 4-Ф18 |
| 65 | 452 | 200 | 185 | 145 | 4-Ф18 |
| 80 | 462 | 250 | 200 | 160 | 8-Ф18 |
| 100 | 492 | 250 | 220 | 180 | 8-Ф18 |
|
125 150 200 250 300 |
522 552 582 667 722 |
250 300 350 450 500 |
250 285 340 395 445 |
210 240 295 350 400 |
8-Ф18 8-Ф22 12-Ф22 12-Ф22 12-Ф22 |
