Szczegóły Produktu:
|
| Średnica nominalna: | 15~800mm | Zakres natężenia przepływu: | 0,5－10m/s |
|---|---|---|---|
| precyzja: | ±0,5%R， ±1%R (poniżej DN200) | Wyjście sygnału: | 4-20mA |
| Wilgotność otoczenia: | 5%～95% | Stopień ochrony: | IP65, można go dostosować do IP68 |
| High Light: | 2.5Mpa Mag przepływomierz wody,Mag przepływomierz wody średnica nominalna,elektromechaniczny przepływomierz 1.6MPa |
||

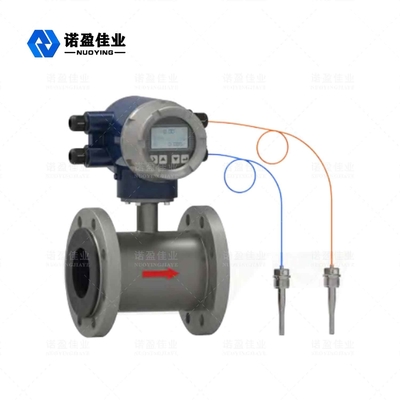

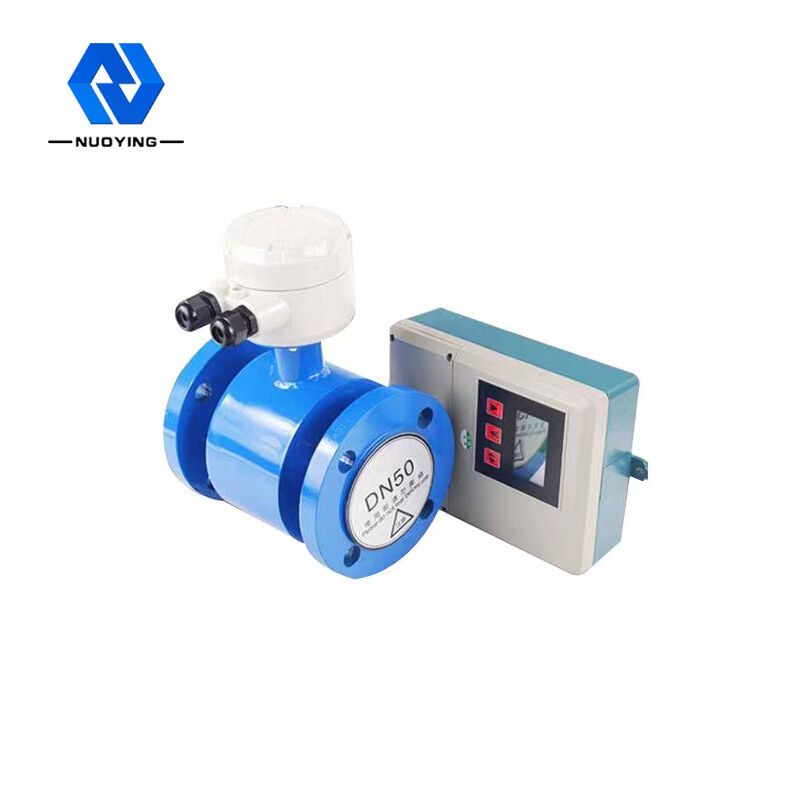

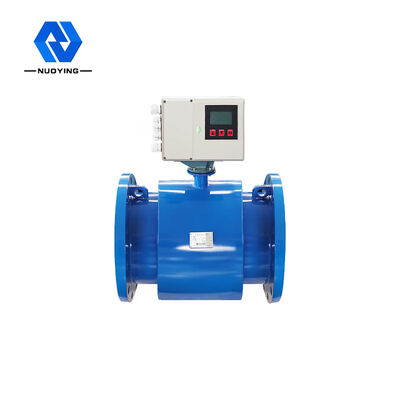

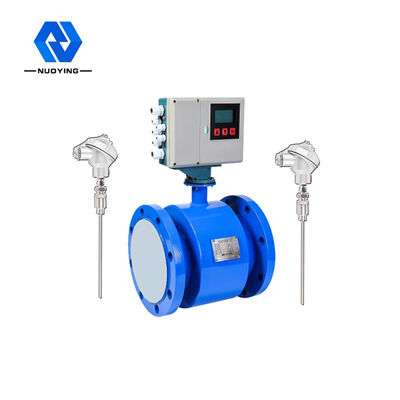

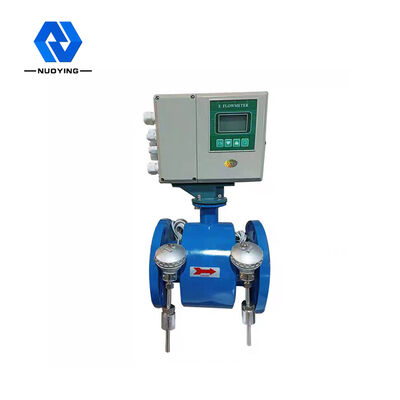

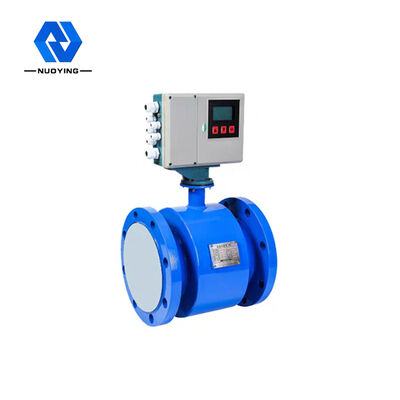

NYLL-CH elektromagnetyczny miernik ciepłar
Więc dlaczegoCiepłomierz elektromagnetyczny LL-CH przeznaczony jest do specjalnego zastosowania w inteligentnych budynkach rozproszonych stacji energetyki i wymienników ciepła, które mogą bezpośrednio mierzyć przepływ oraz zimno i ciepło.Nie wymaga dodatkowego licznika przepływu i Pt1000.Jest łatwy w instalacji przy niskich kosztach.Elektromagnetyczny czujnik przepływu jest używany jako elektromagnetyczny ciepłomierz do wykrywania natężenia przepływu płynu ciepłonośnego i ma cechy wysokiej precyzji, szerokiego zakresu zastosowań oraz wygodnej i prostej kalibracji online.
NYLL-CH elektromagnetyczny miernik ciepłarParametry techniczne
|
Standard Średnica nominalna Zakres natężenia przepływu Precyzja Średnia przewodność |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0,5－10m/s ±0,5%R, ±1%R (poniżej DN200) Wartość teoretyczna ≥5uS/cm, rzeczywista wartość użytkowa ≥30uS/cm. |
|||
| Ciśnienie nominalne | Standardowy 1,0 MPa | Opcjonalnie 1,6 MPa | Opcjonalnie 2,5 MPa | Opcjonalnie 4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Temperatura otoczenia |
Czujnik Zintegrowany typ |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10 ℃ - + 55 ℃ |
||
|
Najwyższy średni temperatura |
Zintegrowany typ | +80℃ | ||
|
Oddzielny typ |
Podszewka z neoprenu (CR) | +80℃ | ||
| Kauczuk silikonowy (FVMQ) | -20-+250 ℃ | |||
|
PTFE (PFA) Wykładzina PTFE (F4) Podszewka z polifluoroetylenu i propylenu (F46) |
+80℃或+120℃ | |||
|
Sygnał wyjściowy Rozmiar portu kablowego Napięcie zasilania Pobór mocy Tryb komunikacji Materiał elektrody sygnałowej i elektrody uziemiającej Forma elektrody Liczba elektrod Kołnierz przyłączeniowy Kołnierz przyłączeniowy |
4-20mA;impuls / częstotliwość 2kHz (domyślnie), SKHz (maks.): M20*1.5 (standardowe nylonowe złącze wodoodporne, opcjonalnie złącze metalowe przeciwwybuchowe) 110/220VAC (100-240VAC), 50Hz/60Hz； 24VDC ±10% ≤20W RS-485, obsługuje standardowy protokół MODBUS - RTU, protokół HART, GPRS Stal nierdzewna 316L, Hastelloy C, Hastelloy B, tytan, tantal, platyna Typ wstawiony między elektrodami, elektrody wstawione zewnętrznie muszą być dostosowane Standardowe 3-4 elektrody (2 elektrody pomiarowe, „elektrody uziemiające), konfigurowane według kalibru” Zgodnie z normą krajową GB9119 (można dostosować do wymagań użytkownika) Zgodnie z normą krajową GB9119 (można dostosować do wymagań użytkownika) |
|||
| Materiał pierścienia uziemiającego | Stal nierdzewna, stal nierdzewna zawierająca molibden | |||
| DN15-DN450 | Stal nierdzewna lCr18Ni9Ti (normalna austenityczna stal nierdzewna SUS321) | |||
| Materiał obudowy | Standardowa stal węglowa, stal nierdzewna wymaga dostosowania | |||
| Stopień ochrony | Oddzielny typ IP68, IP65 | |||
| Zintegrowany typ IP65 | ||||
NYLL-CH elektromagnetyczny miernik ciepłarWystęp Parametry
| Zasilacz | Czujnik temperatury 220VAC/24VDC Pt1000 |
| Tryb komunikacji | RS-485 Dokładność pomiaru temperatury ±Q1°C |
| Protokół komunikacyjny | Modbus-RTUBACnet Temperatura czynnika 2-180°C |
| Maksymalna odległość komunikacji | 400 m Zakres różnicy temperatur 2K-80K |
| Klasa dokładności | 2 klasa Przechowywanie danych Dane historyczne z 18 miesięcy |
| Miejsce instalacji | Rura wlotowa, rura powrotna są opcjonalne Temperatura otoczenia -10°C-60°C |
NYLL-CH elektromagnetyczny miernik ciepłar Zasada działania
Ciepła woda (zimna woda) dostarczana przez źródło ciepła wpływa do układu wymiany ciepła (grzejnik, wymiennik ciepła lub złożony z nich układ) w wyższej (niższej) temperaturze, a wypływa w niższej (wyższej) temperaturze. jest uwalniana lub pochłaniana przez użytkownika poprzez wymianę ciepła (Uwaga: proces ten obejmuje wymianę energii systemu grzewczego i systemu chłodzenia).
Gdy woda przepływa przez system wymiany ciepła, ilość ciepła wydzielonego lub pochłoniętego przez system jest obliczana i wyświetlana przez przelicznik, zgodnie z natężeniem przepływu gτi1ven przez czujnik przepływu i temperaturą cofania podaną przez czujnik temperatury sprężonego powietrza, i czas przepływu wody.
Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ
Q:ilość ciepła uwolnionego lub pochłoniętego przez system,Jor kWh;Qm: masa wody przepływającej przez ciepłomierz, kg/h;
Qv; strumień objętości wody przepływającej przez ciepłomierz, m3/h;P:gęstość wody przepływającej przez ciepłomierz, kg / ms;
△h: różnica entalpii wody przy temperaturze wlotowej i wylotowej układu wymiany ciepła, J/kg;
T: czas, godz.;
NYLL-CH elektromagnetyczny miernik ciepłar Cechy konstrukcyjne
◎.Pomiar zimna i ciepła: konwerter ma funkcję bezpośredniego pomiaru zimna i ciepła i jest wyposażony w 2 standardowe Pt1000.Nie musi być wyposażony w licznik przepływu chłodu i ciepła, aby ułatwić instalację i obniżyć koszty zakupu i instalacji.
Wysoka niezawodność: po rygorystycznych testach, takich jak EMC, bezpieczeństwo, wysoka i niska temperatura, które są wyższe niż normy krajowe GB/T17616, GB/2423, GB/T16499.
◎.Szybka reakcja: użyj 32BitMCU, 24BitADC i zoptymalizowanego algorytmu filtrowania, szybkiej reakcji, dokładnych i stabilnych danych pomiarowych, odpowiednich do pomiaru i kontroli, gdy sprzęt jest dopasowany.
◎.Elektroda uziemiająca: opatentowana technologia NONCON, która zapewnia równowagę pomiaru w odcinku pomiarowym i eliminuje błąd pomiaru spowodowany złym uziemieniem, zapewniając długotrwałą dokładność pomiaru.Nie musi być wyposażony w pierścień uziemiający, aby obniżyć koszty materiałów i instalacji.
◎.Oddzielna technologia IP68: użyj specjalnie szczegółowej technologii projektowania IP68, użyj specjalnego importowanego uszczelniacza IP68, specjalnego kabla IP68 i wielu konstrukcji uszczelnień IP68, aby zapobiec kondensacji oddzielnego czujnika IP68.
◎.Wysoki stosunek sygnału do szumu: czujnik wykorzystuje technologię wysokiego stosunku sygnału do szumu.Przetwornica wykorzystuje ciche i precyzyjne części oraz technologię projektowania, aby ułatwić pomiar minimalnego przepływu.
◎.Konstrukcja o niskim poborze mocy;zoptymalizowany projekt obwodu wzbudzenia, zużycie energii jest zmniejszone ponad 3 razy w porównaniu z konwencjonalnymi przepływomierzami elektromagnetycznymi i może osiągnąć oszczędność energii w wielu zastosowaniach.
◎.Chiński wyświetlacz: użyj chińskiego wyświetlacza LCD, aby ułatwić zrozumienie i obsługę;
◎.Zoptymalizowana technologia zasilania: używaj zoptymalizowanej konstrukcji zasilacza, dojrzałej i niezawodnej technologii, wysokiej wydajności konwersji i niezawodnego długotrwałego użytkowania.
◎.Szybkie okablowanie: użyj najlepszej międzynarodowej listwy zaciskowej, która jest szybka, wygodna i niezawodna, aby zapewnić stabilny i niezawodny pomiar długoterminowy.
◎.Sygnał wyjściowy: wyposażony w standard RS-485, (4-20) mA, częstotliwość/impuls, szybka odpowiedź wyjściowa, a port jest wyposażony w środki ochrony, takie jak ochrona odgromowa.
