Szczegóły Produktu:
|
Średnica nominalna: | DN6mm (DN3000mm) | Kierunek przepływu: | Pozytywny i negatywny |
---|---|---|---|
Klasa dokładności: | rodzaj rury: 0,5 gatunek 1,0 gatunek; Wtyczka: klasa 1,5, klasa 2,0 | Wyjście komunikacyjne: | Komunikacja RS485 Protokół MODBUS, interfejs komunikacyjny HART |
Wyjście sygnału: | 4-20mA, | Temperatura robocza: | -20~90℃ -30~180℃ |
Wilgotność otoczenia: | 5%~95% | Stopień ochrony: | IP65, można go dostosować do IP67 |
High Light: | Rurowy przepływomierz elektromagnetyczny,przepływomierz elektromagnetyczny Wysoka niezawodność,przepływomierz magnetyczny RS485 ścieki |

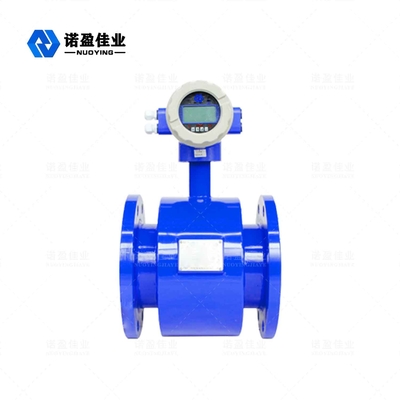

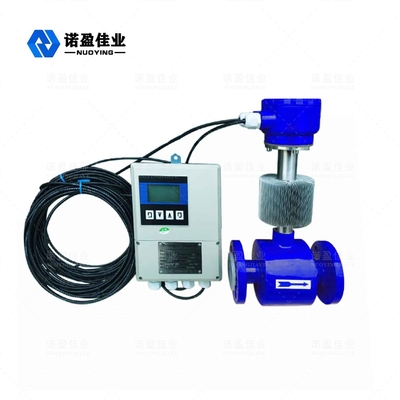

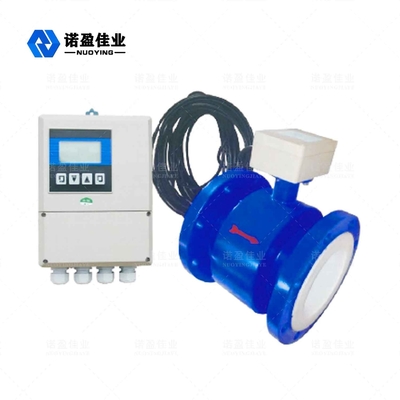

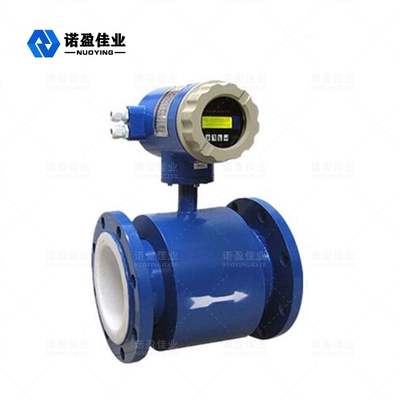

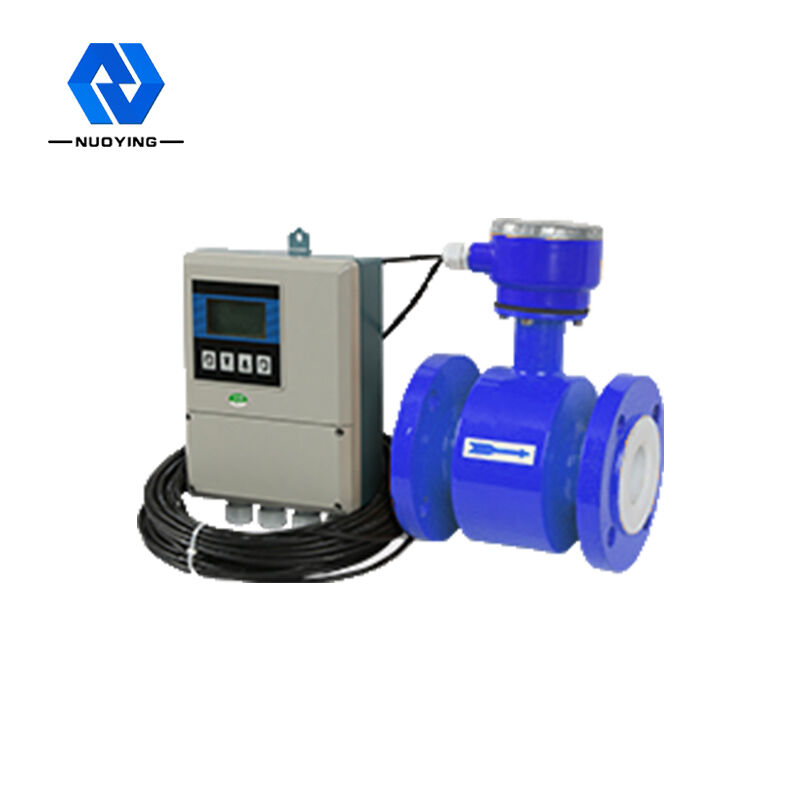

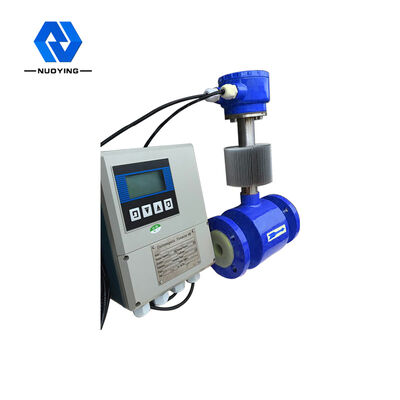

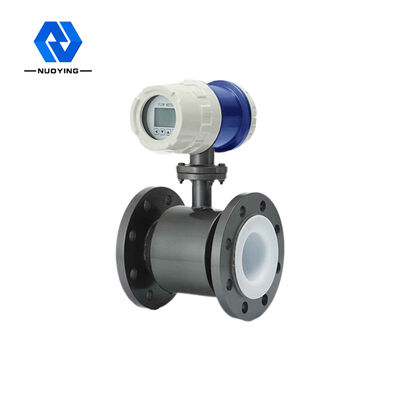

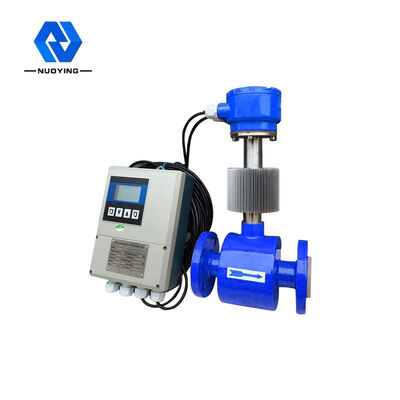

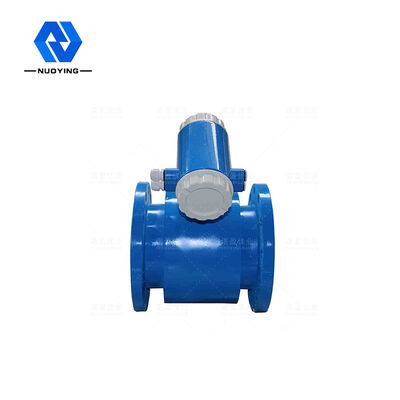

Elektromagnetyczny przepływomierz rurowy NYLD
NYLDrurowy przepływomierz elektromagnetyczny jest przepływomierzem o wysokiej dokładności i wysokiej niezawodności. Służy do pomiaru przepływu objętościowego cieczy przewodzącej i zawiesiny w zamkniętych rurociągach i jest szeroko stosowany w przemyśle stalowym, elektrycznym, naftowym, chemicznym, węglowym, metalurgicznym, mineralnym zasoby, produkcja papieru, zaopatrzenie w wodę i odprowadzanie wody, żywność, medycyna i inne branże.
Elektromagnetyczny przepływomierz rurowy NYLD Techniczny Parametry
Zasilacz | AC220V 50Hz /DC24V/3,6V |
Rozpraszanie mocy | <15W (wspiera pobór mocy za pomocą czujnika) |
Pokaż przycisk | Na wyświetlaczu chińskim i angielskim można wyświetlić chwilowe natężenie przepływu, skumulowane natężenie przepływu i wyświetlacz alarmu (alarm obwodu otwartego wzbudzenia, alarm kontroli ruchu lotniczego i alarm przekroczenia limitu przepływu). przełączniki do ustawiania danych |
Zarejestrować | Przekaż łączną kwotę, odwróć łączną kwotę |
Sygnał wyjściowy | Dwukierunkowa dwukierunkowa, pełna izolacja 0〜10mA/4〜20mA |
rezystancja obciążenia: 0~10mA时,0~l.5KQ;4~20mA时,0~750. | |
Wyjścia przepływu do przodu i do tyłu, pułap częstotliwości wyjściowej można ustawić w zakresie 15 000 Hz. Kolektor tranzystorowy z wyjściem częstotliwości separacji fotoelektrycznej ma wyjście dwukierunkowe w obwodzie otwartym. Zasilanie zewnętrzne nie może być większe niż 35 V i jest pobierane podczas przewodzenia Maksymalny prąd maksymalny to 50mA. |
|
Dwa wyjścia alarmowe otwartego obwodu kolektora tranzystorowego z izolacją fotoelektryczną. Zasilanie zewnętrzne nie większe niż 35V, a maksymalny prąd kolektora wynosi 250mA w momencie włączenia wyjścia alarmowego.Stan alarmu: płynna kontrola ruchu lotniczego, odłączenie wzbudzenia linia, przekroczenie limitu. | |
Wspieranie precyzji | ± 0,5% wskazanej wartości, ± 0,3% lub ± 0,2% opcjonalnej wskazanej wartości |
Stała czasowa tłumienia | Zmienne ciągłe wahają się od 0 do 100s |
Tryb komunikacji | Opcjonalny interfejs komunikacji szeregowej RS232C lub RS485, protokół komunikacyjny HART, z zapisem ochrony odgromowej (10 lat) |
Utrata ochrony zasilania | Wewnętrzna konstrukcja instrumentu nie ma zegara spadku mocy i może przechowywać 16 spadków mocy |
Stopień ochrony | IP 65, można go dostosować do IP67 |
Klasa przeciwwybuchowa | Exia II CT5/Exd II CT5 (do wyboru) |
Elektromagnetyczny przepływomierz rurowy NYLD Operacyjny Zasada
Zasada pomiaru opiera się na prawie indukcji elektromagnetycznej Faradaya. Oznacza to, że gdy ciecz przewodząca porusza się w polu magnetycznym, w przewodniku pojawia się indukowany elektryczny potencjał dynamiczny.E to: E=KBVD
K: stała instrumentu
B: Siła indukcji magnetycznej
V: Średnie natężenie przepływu w odcinku rury
D: średnica wewnętrzna rury
W przypadku pomiaru przepływu płyn przepływa przez pole magnetyczne prostopadłe do kierunku przepływu. Przepływ cieczy przewodzącej indukuje sygnał napięciowy proporcjonalny do średniego natężenia przepływu (tj. natężenia przepływu objętościowego). Sygnał napięcia indukcyjnego jest wykrywany przez dwa elektrody w bezpośrednim kontakcie z cieczą i przesyłane do wzmacniacza kablem, a następnie przekształcane na jednorodny prądowy sygnał wyjściowy.
Elektromagnetyczny przepływomierz rurowy NYLD Cechy konstrukcyjne
◎.Na dokładność pomiaru nie mają wpływu zmiany gęstości płynu, lepkości, temperatury, ciśnienia i przewodności elektrycznej.
◎Rura pomiarowa bez części blokujących przepływ, bez strat ciśnienia, wymagań dotyczących odcinka prostego.
◎Konwerter wykorzystuje podświetlany wyświetlacz LCD, który ułatwia odczyty w bezpośrednim świetle słonecznym lub w ciemnych pomieszczeniach.
◎Dzięki parametrom ustawionym za pomocą dotykowego przycisku na podczerwień, pokrywę konwertera można również bezpiecznie ustawić bez otwierania w trudnych warunkach.
◎Przepływomierz jest dwukierunkowym systemem pomiarowym z trzema integratorami: do przodu, do tyłu i całkowitej różnicy;przepływ dodatni i wsteczny.
◎I ma różne wyjścia: prądowe, impulsowe, komunikację cyfrową, HART.
◎Konwerter posiada funkcje wyjścia alarmowego autodiagnostyki, wyjścia alarmowego wykrywania braku obciążenia, wyjścia alarmowego górnego i dolnego przepływu, sterowania partiami i tak dalej.
◎Może być używany nie tylko do ogólnego wykrywania procesu, ale także do pomiaru masy mineralnej, masy celulozowej i płynnej pasty.
◎Przepływomierz elektromagnetyczny wysokiego napięcia wykorzystuje technologię wykładziny siatkowej PFA, odporność na wysokie ciśnienie, odporność na podciśnienie, specjalnie stosowane w przemyśle petrochemicznym, mineralnym i innych.
◎Przyrządy przeciwwybuchowe mogą być używane w odpowiednich miejscach przeciwwybuchowych.
Elektromagnetyczny przepływomierz rurowy NYLDCechy oraz Szereg zastosowań
Inteligentny konwerter wyświetlacza chińskiego i angielskiego typu NYLD wykorzystuje 16-bitowy wbudowany mikroprocesor. Pełna obróbka cyfrowa, z dwukierunkową funkcją pomiaru przepływu, przepływem chwilowym oraz obliczaniem kumulacji dodatniej i wstecznej oraz różnicowej, używanym do pomiaru przepływu objętościowego mediów przewodzących, takich jak czysta woda, ścieki, kwasy, zasady, roztwory soli lub ciecze dwufazowe ciecz-ciało stałe.
Elektromagnetyczny przepływomierz rurowy NYLD Wybór
