Szczegóły Produktu:
|
Zakres natężenia przepływu: | 0,1-10m/s | Kierunek przepływu: | Pozytywny i negatywny |
---|---|---|---|
Klasa dokładności: | rodzaj rury: gatunek 0,5, gatunek 1,0; Wtyczka: klasa 1,5, klasa 2,0 | Wyjście komunikacyjne: | Komunikacja RS485 Protokół MODBUS, interfejs komunikacyjny HART |
Wyjście sygnału: | 4-20mA, | Temperatura robocza: | -20~90℃,-30~180℃ |
Wilgotność otoczenia: | 5%~95% | Stopień ochrony: | IP65, można go dostosować do IP68 |
High Light: | Inteligentny przepływomierz elektromagnetyczny IP68,przepływomierz elektromagnetyczny 10 m/s,inteligentny przepływomierz elektromagnetyczny 10 m/s |
Inteligentny przepływomierz elektromagnetyczny NYLD, zakres natężenia przepływu: 0,1 ~ 10 m / S, 4-20 mA, IP68

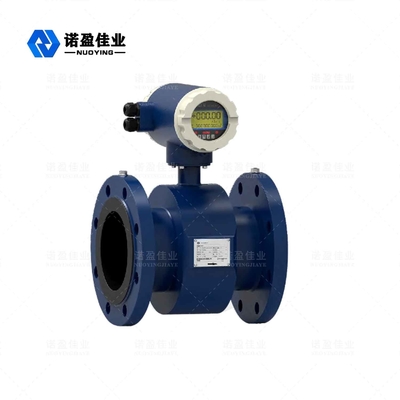

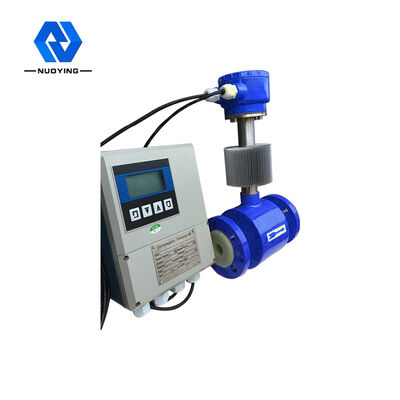

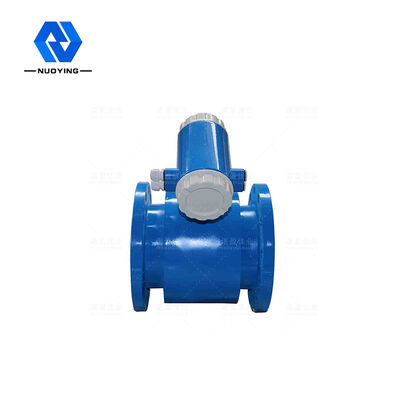

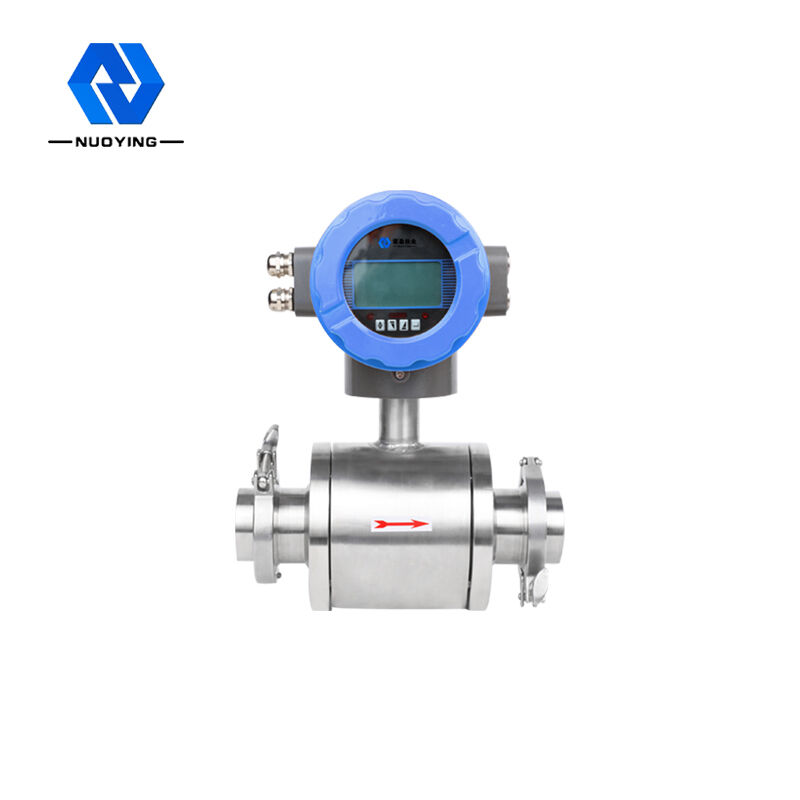

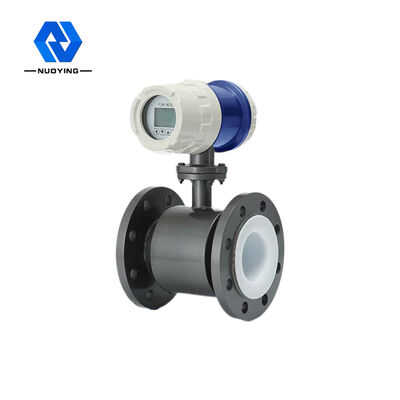

Inteligentny przepływomierz elektromagnetyczny NYLD
Przepływomierz elektromagnetyczny typu inteligentnego NYLD składa się z czujnika i przetwornika.Opiera się na prawie indukcji elektromagnetycznej Faradaya, które służy do pomiaru przepływu objętościowego cieczy przewodzącej o przewodności większej niż 5 μs/cm.Jest to miernik indukcyjny do pomiaru strumienia objętości medium przewodzącego.Oprócz pomiaru strumienia objętościogólnie przewodzącej cieczy, może być również stosowany do pomiaru przepływu objętościowego silnie żrących cieczy, takich jak mocny kwas i zasady, oraz jednorodnej dwufazowej zawiesiny ciecz-ciało stałe, takiej jak zawiesina, masa celulozowa i masa papiernicza.Jest szeroko stosowany do pomiaru przepływu ropy naftowej, przemysłu chemicznego, metalurgicznego, tekstylnego, papierniczego, ochrony środowiska, spożywczego i innych sektorów przemysłowych oraz gospodarki komunalnej, budownictwa wodnego, rzek i innych dziedzin.
Inteligentny przepływomierz elektromagnetyczny NYLD Techniczny Parametry
Elektromagnetyczny czujniki ogólna specyfikacja
Standardowy nominalny średnica (mm) (specjalne specyfikacje można dostosować) |
JB/T 9248-2015 wykładzina z PTFE typu rury: DN10~DN600;tusz do gumowej wykładziny rurowej: DN40~DN2200 Typ wtyczki: DN150 ~ DN3000 |
Kierunek przepływu | Pozytywny i negatywny |
Stosunek zasięgu | 20:1 |
Błąd powtarzalności | ±0,1% mierzonej wartości |
Klasa dokładności |
rodzaj rury: gatunek 0,5, gatunek 1,0; Wtyczka: klasa 1,5, klasa 2,0 |
Zmierzona temperatura medium |
Normalna gumowa podszewka: -20 ~ + 60 ° C Podszewka gumowa o wysokiej temperaturze: -20 ~ + 90 ° C Podszewka z PTFE: -30~+100°C Podszewka z tetrafluoro wysokiej temperatury: -20 ~ +180°C |
Znamionowe ciśnienie robocze (wysokie ciśnienie można dostosować)
|
DN10 (DN150: ≤1,6 MPa) DN200 (DN350: ≤1,0 MPa) DN400 (DN1000: ≤0,6 MPa) DN450 (DN2200: ≤0,25 MPa) |
Zakres natężenia przepływu | 0,1-10m/s |
Zakres przewodności | Przewodność mierzonego płynu wynosi ≥5 μs/cm |
Wyjście sygnału | 4-20mA (rezystancja obciążenia 0~750Ώ), impuls/częstotliwość, poziom sterowania |
Wyjście komunikacyjne |
Komunikacja RS485 Protokół MODBUS, interfejs komunikacyjny HART
|
Zasilacz | 220VAC lub 24VDC |
Wymagane proste długość rury |
Upstream ≥5DN downstream ≥2DN |
Tryb połączenia | Przepływomierz i rura wykorzystują połączenie kołnierzowe, a kołnierz spełnia normę krajową: GB / T9115.1-200 |
Klasa przeciwwybuchowa | ExdllСT6 |
Stopień ochrony | IP65, można go dostosować do IP68 |
Temperatura otoczenia | -25~+60℃ |
Wilgotność otoczenia | 5%~95% |
Całkowity pobór mocy | Mniej niż 20W |
Inteligentny przepływomierz elektromagnetyczny NYLD Operacyjny Zasada
Zgodnie z zasadą indukcji elektromagnetycznej Faradaya para elektrod detekcyjnych jest zamontowana na ścianie rury prostopadle do osi rury pomiarowej i linii siły magnetycznej. Gdy ciecz przewodząca porusza się wzdłuż osi rury pomiarowej, ciecz przewodząca tnie magnetyczna linia siły do generowania indukowanego potencjału. Indukowany potencjał jest wykrywany przez dwie elektrody detekcyjne, a wartość jest proporcjonalna do natężenia przepływu. Wartość wynosi:
E=KBVD gdzie: potencjał indukowany E;
K-współczynnik związany z rozkładem pola magnetycznego i długością osiową;
intensywność indukcji magnetycznej B;
Średnie natężenie przepływu cieczy przewodzącej V;
rozstaw elektrod D;(zmierzyć wewnętrzną średnicę rury)
Czujnik przekazuje indukowany potencjał Eas jako sygnał przepływu do przetwornika. Po serii procesów cyfrowych, takich jak wzmocnienie i filtrowanie konwersji, chwilowe natężenie przepływu i skumulowane natężenie przepływu są wyświetlane na wyświetlaczu ciekłokrystalicznym z matrycą punktową z podświetleniem. Wyjście -20mA, wyjście alarmowe i wyjście częstotliwościowe, ma interfejs komunikacyjny RS-485 i obsługuje HART i MODBUS
protokoły.
Inteligentny przepływomierz elektromagnetyczny NYLD Cechy konstrukcyjne
■Pełne przetwarzanie cyfrowe, silna zdolność przeciwzakłóceniowa, niezawodny pomiar, wysoka precyzja, zakres pomiaru przepływu może osiągnąć 150:1;
■ Zasilacz impulsowy o bardzo niskim poziomie EMI, duży zakres napięcia odpowiedniego zasilacza, dobra odporność na zakłócenia EMI;
■Zastosuj 16-bitowy mikroprocesor o dużej szybkości działania, wysokiej precyzji i programowalnym wzbudzaniu falą prostokątną o niskiej częstotliwości, poprawiający stabilność pomiaru przepływu i niski pobór mocy;
■ Używaj części SMD i technologii montażu powierzchniowego (SMT), wysoka niezawodność obwodu;
■ Brak ruchomych części w rurze, brak części blokujących przepływ i prawie brak dodatkowych strat ciśnienia podczas pomiaru;
■ Może modyfikować asortyment online na miejscu zgodnie z rzeczywistymi potrzebami użytkowników;
■ Wyniki pomiarów są niezależne od parametrów fizycznych, takich jak rozkład prędkości przepływu, ciśnienie płynu, temperatura, gęstość, lepkość;
■ Podświetlany wyświetlacz LCD o wysokiej rozdzielczości, obsługa pełnego chińskiego menu, łatwa w użyciu, łatwa w obsłudze, łatwa do nauczenia i zrozumienia;
■ Z cyfrowym wyjściem sygnału komunikacyjnego, takim jak RS485, RS232, Hartand Modbus (opcjonalnie);
■ Z funkcją autotestu i autodiagnostyki;
■ Z funkcją godzinowej rejestracji całkowitej, rejestrującą całkowitą ilość przepływu w godzinach, odpowiednią do pomiaru z podziałem czasu (opcjonalnie);
■Istnieją trzy integratory, które mogą wyświetlać odpowiednio wielkość akumulacji w przód, wielkość akumulacji wstecznej i wielkość obliczania różnicy. Istnieje wewnętrzny zegar wyłączania, który może zarejestrować 16 czasów wyłączenia.(opcjonalny);
■ Dzięki ręcznemu operatorowi na podczerwień, szybkości komunikacji 115 KHZ, może obsługiwać wszystkie funkcje konwertera zdalnie, bez kontaktu (opcjonalnie).
Inteligentny przepływomierz elektromagnetyczny NYLDKompozycja oraz Struktura
Przepływomierz elektromagnetyczny składa się z następujących elementów:
Przepływomierz elektromagnetyczny składa się głównie z czujnika i przetwornika.Czujnik zawiera kołnierz, wykładzinę, elektrodę, rurkę pomiarową, cewkę wzbudzającą, obudowę czujnika i tak dalej;konwerter zawiera
1. Przetwornik: zapewnia czujnikowi stabilny prąd wzbudzenia, jednocześnie przekształca indukowaną siłę elektromotoryczną uzyskaną przez czujnik na standardowy sygnał elektryczny i wyświetla przepływ w czasie rzeczywistym oraz parametry do wyświetlania, sterowania i regulacji przepływu .
2. Wyłożenie: pełna warstwa materiału elektroizolacyjnego odpornego na korozję po wewnętrznej stronie rury pomiarowej i na powierzchni uszczelniającej kołnierza.
3. Elektroda: para elektrod zamontowanych na ścianie rury pomiarowej do wykrywania sygnału przepływu oraz kolejne 1-2 elektrody uziemiające zamontowane do uziemienia i przeciwdziałania zakłóceniom pomiaru sygnału przepływu.
Klasyfikacja przyrządów inteligentnego przepływomierza elektromagnetycznego NYLD
1. Zgodnie ze strukturą instrumentu przepływomierz wirowy można podzielić na trzy kategorie, a mianowicie:
① Brak elementów oporowych w rurze pomiarowej, brak strat ciśnienia.
② Dzięki prostej konstrukcji rura pomiarowa przepływomierza elektromagnetycznego może wykorzystywać różne wykładziny zgodnie z
różne kwalifikacje, a wiarygodność jest wysoka.

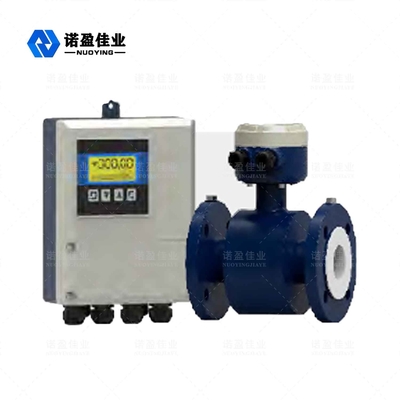

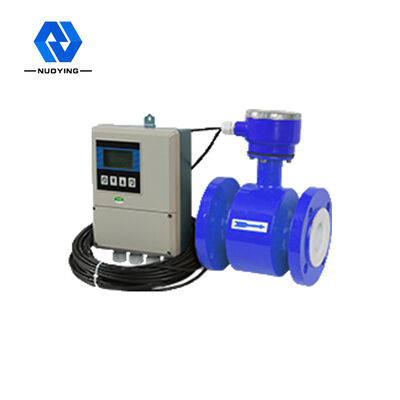

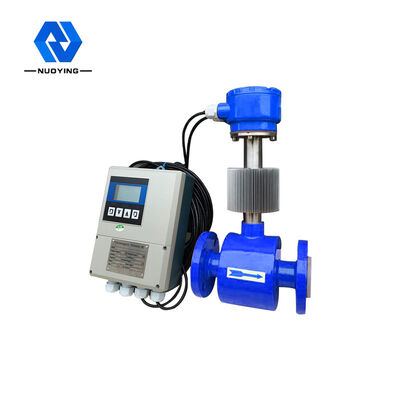

■ Oddzielny przepływomierz elektromagnetyczny
Konwerter i główny korpus są instalowane osobno, co jest wygodne w przypadku scentralizowanej instalacji i łatwych do odczytu danych.

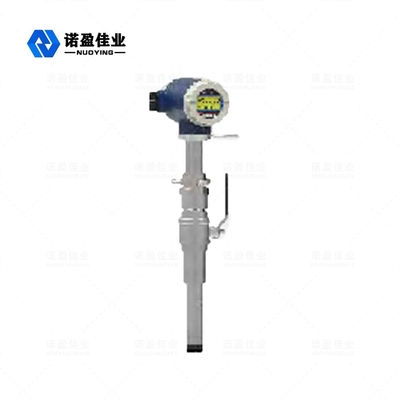

■ Podłącz rodzaj elektromagnetyczny przepływomierz
Ma szerokie zastosowanie w pomiarach przepływu cieczy przewodzących dużego kalibru w różnych gałęziach przemysłu.
①Szeroki zakres średnic nominalnych, odpowiedni dla wszystkich rur kalibru od DN150 do DN3000.
②Czujnik wykorzystuje nowatorski tryb wzbudzenia, niskie zużycie energii, stabilny punkt zerowy i wysoką precyzję.Zakres przepływu może osiągnąć 1500:1
Inteligentny przepływomierz elektromagnetyczny NYLD Wybór
Model | Opis | ||||||
NYLD— □ | -□ | □. | □ □. | □. | □. | -□ | Przepływomierz elektromagnetyczny typu pełnorurowego |
NYLD— | Przepływomierz elektromagnetyczny typu plug-in | ||||||
Ścieżka | 10-2200mm | ||||||
połączenie |
S L |
Zintegrowany typ Oddzielny typ |
|||||
Materiał elektrody |
m T D h P n |
Stal nierdzewna Ti (tytan) Ta(tantal) Hastelloy platyna pt Ni nikiel |
|||||
Tryb wyjścia |
0 1 2 |
Brak wyjścia 4-20mA/1-5KHz 4-20mA |
|||||
Podszewka |
x F P J |
Guma PTFE Polietylen Kauczuk poliuretanowy |
|||||
Wyświetlacz lokalny |
0 1 |
Brak lokalnego wyświetlacza Wyświetlacz lokalny |
|||||
Tryb komunikacji |
0 1 2 3 |
Brak komunikacji Komunikacja RS485 (protokół MODBUS) Komunikacja HART Komunikacja bezprzewodowa GPRS |
|||||
Pierścień uziemiający |
0 1 2 |
Bez pierścienia uziemiającego Z pierścieniem uziemiającym Elektroda uziemiająca |
|||||
Górny limit przepływu | (n) | Górny limit przepływu (zakres) m3/h |
