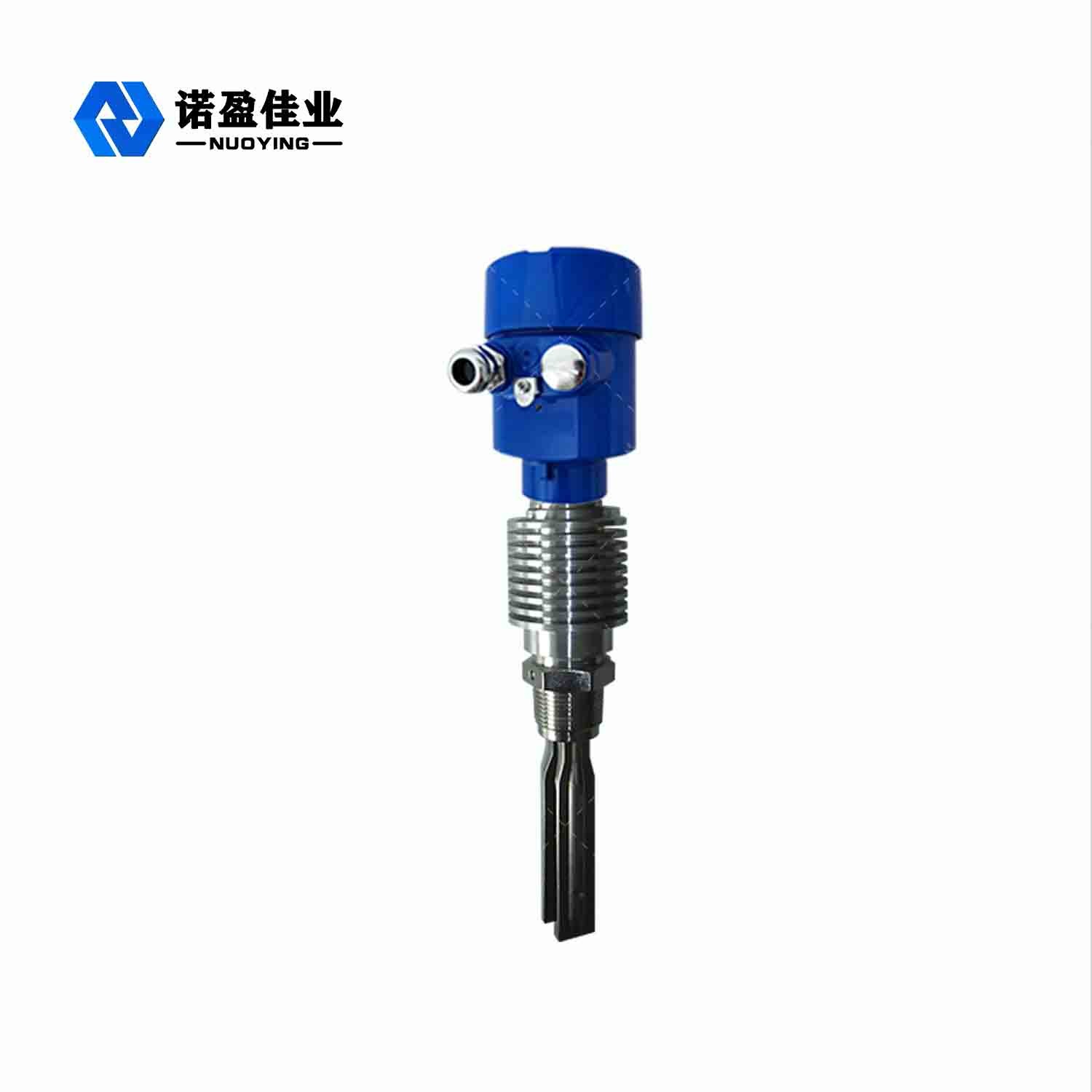

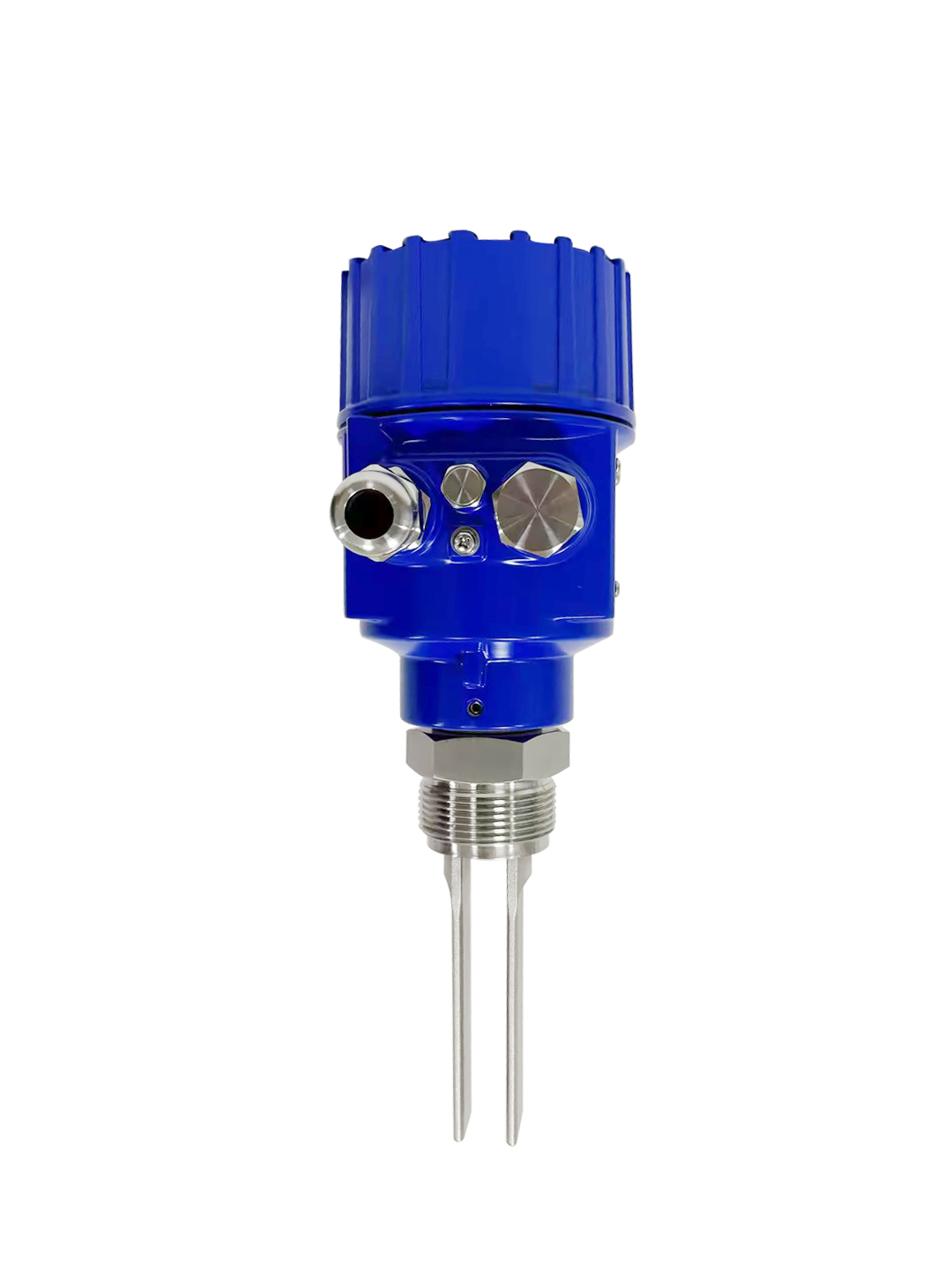

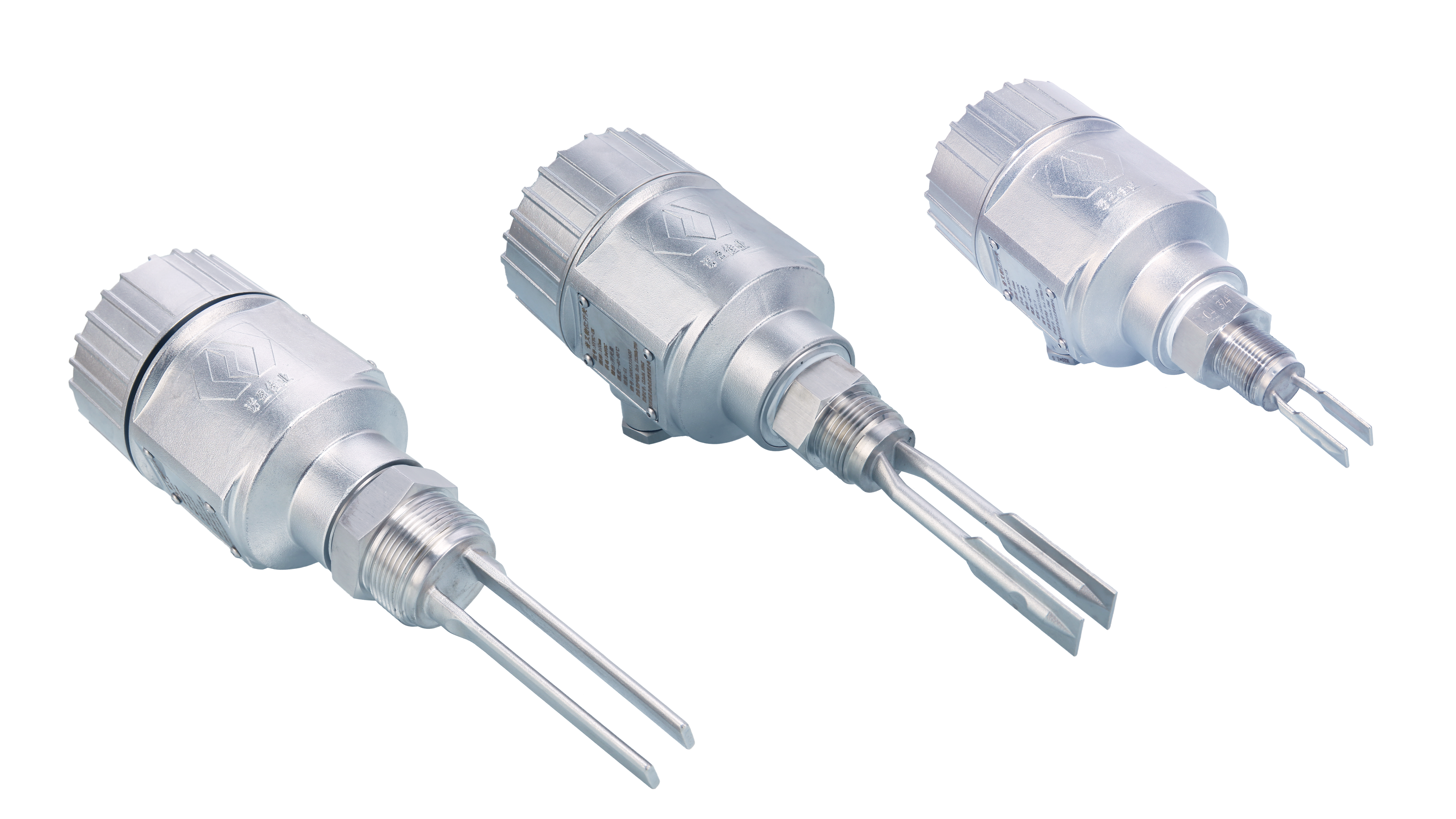

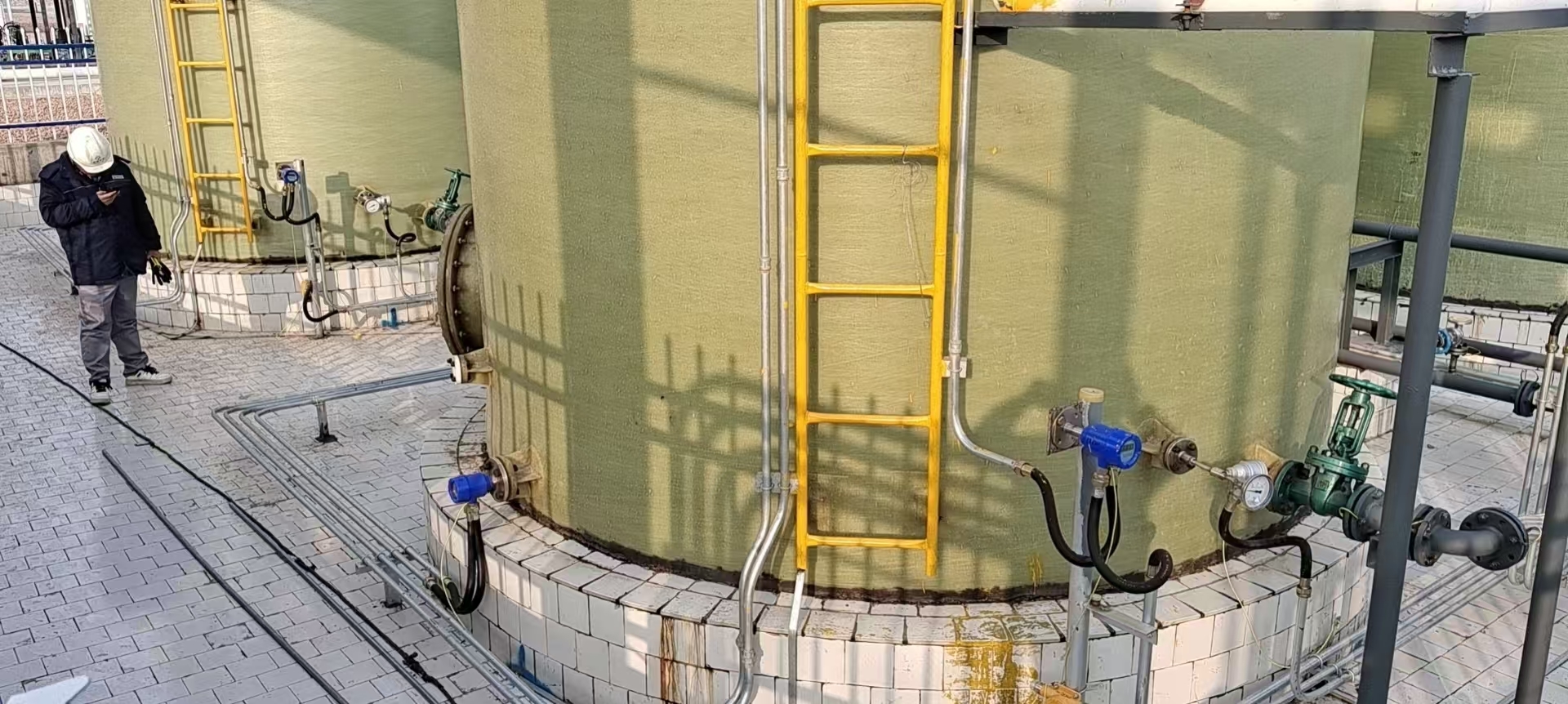

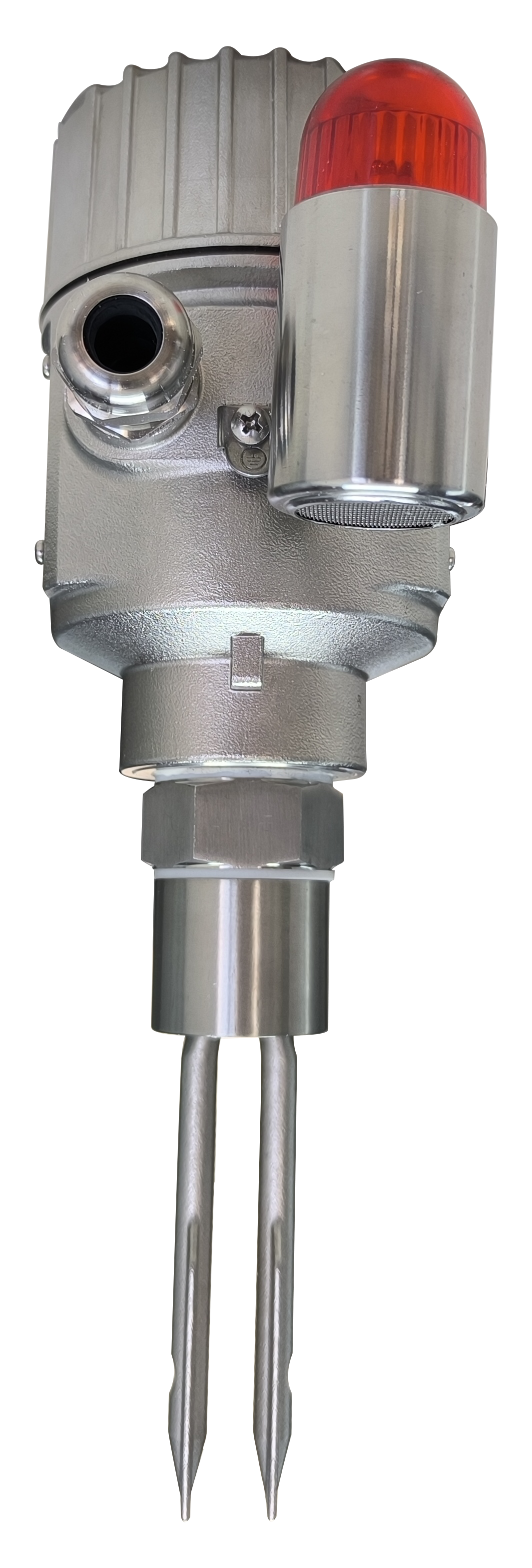

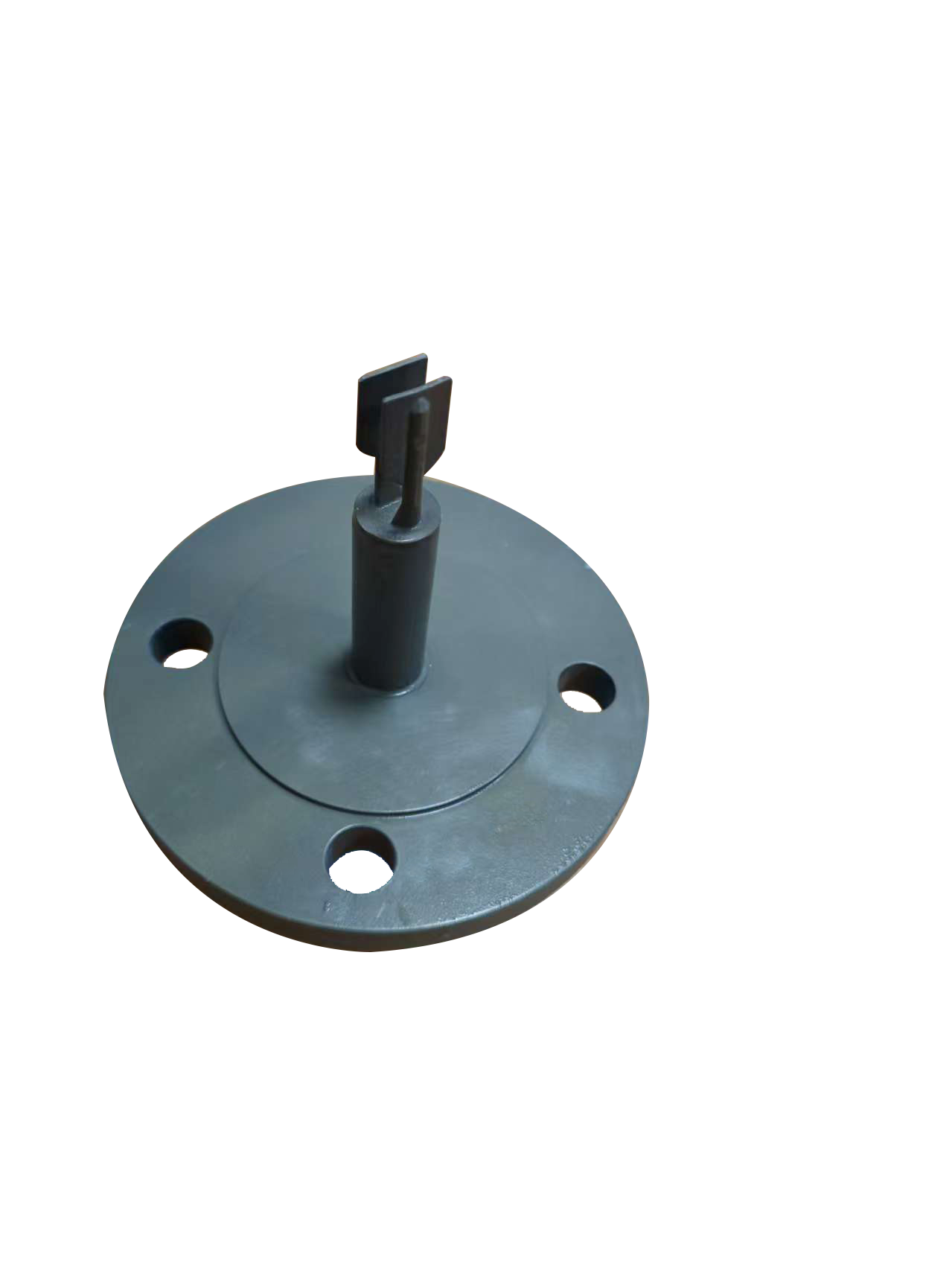

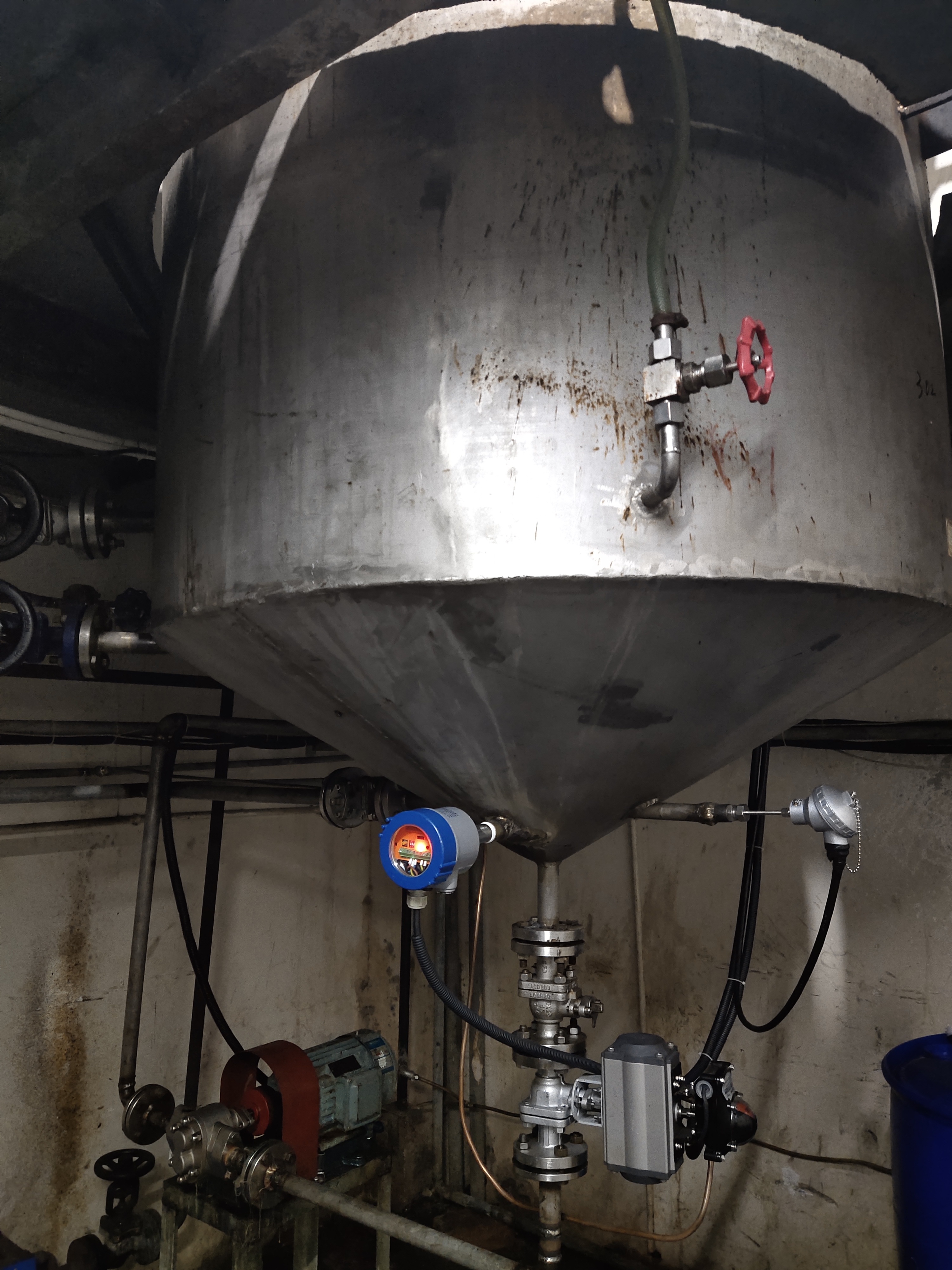

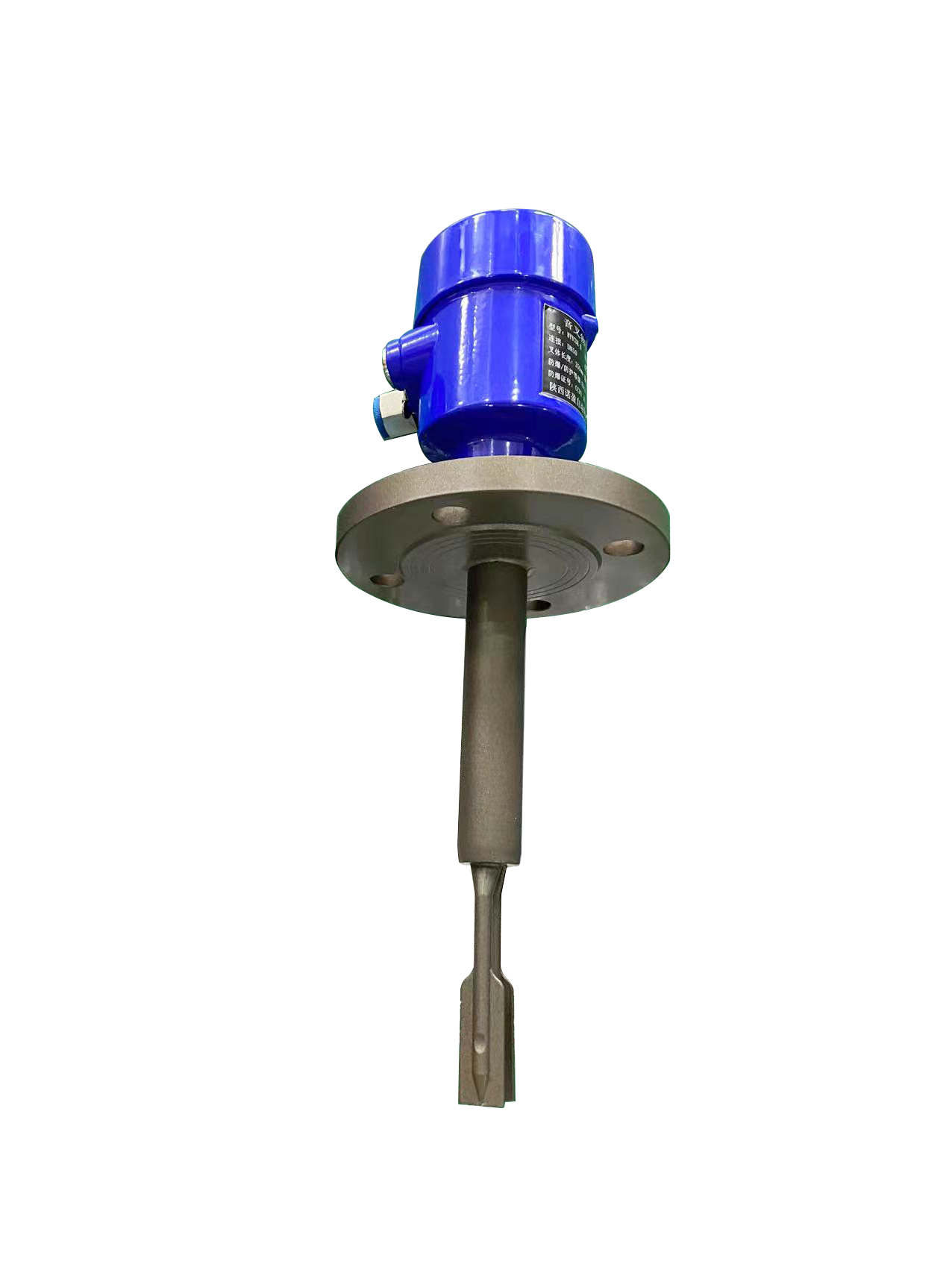

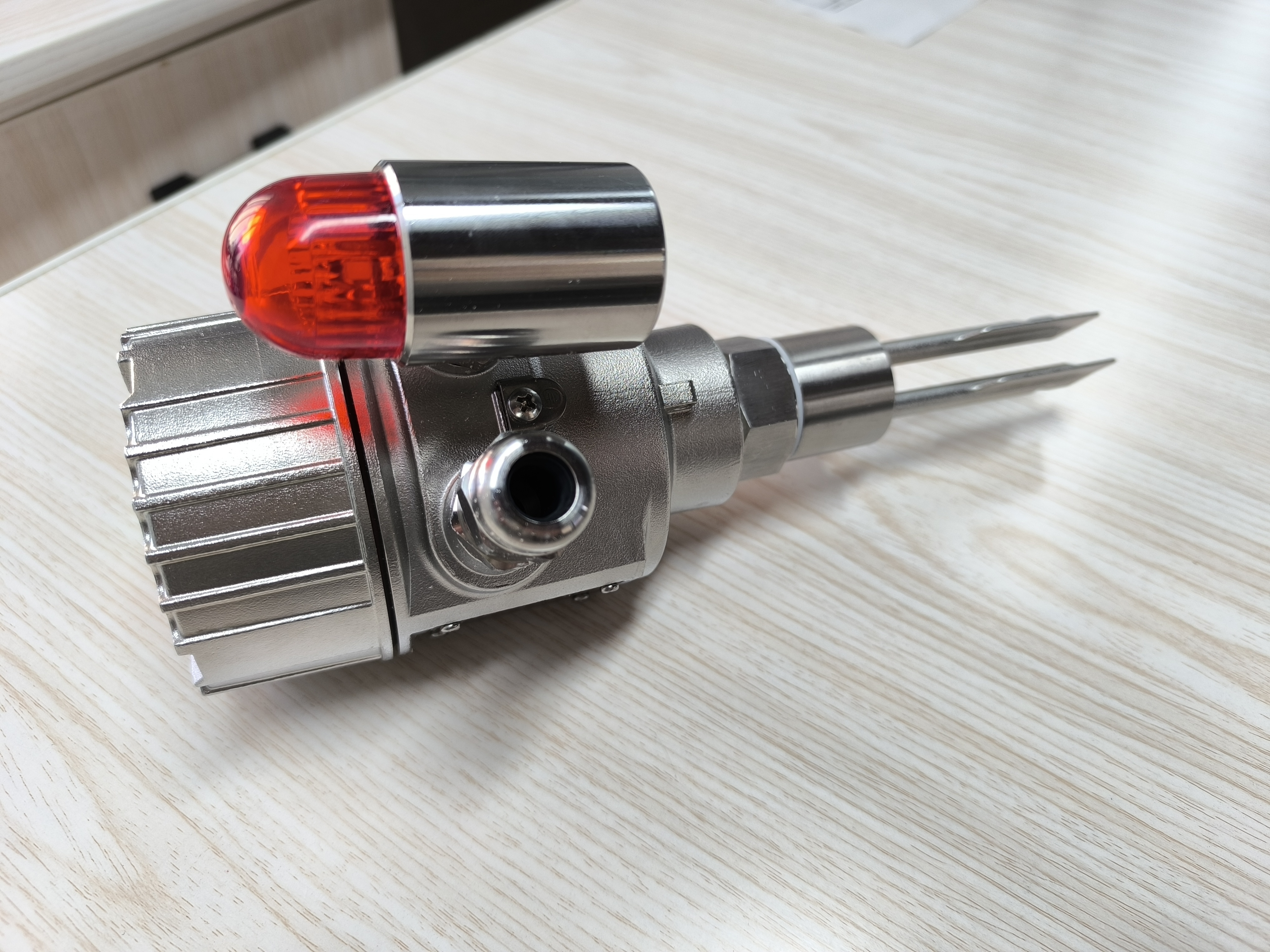

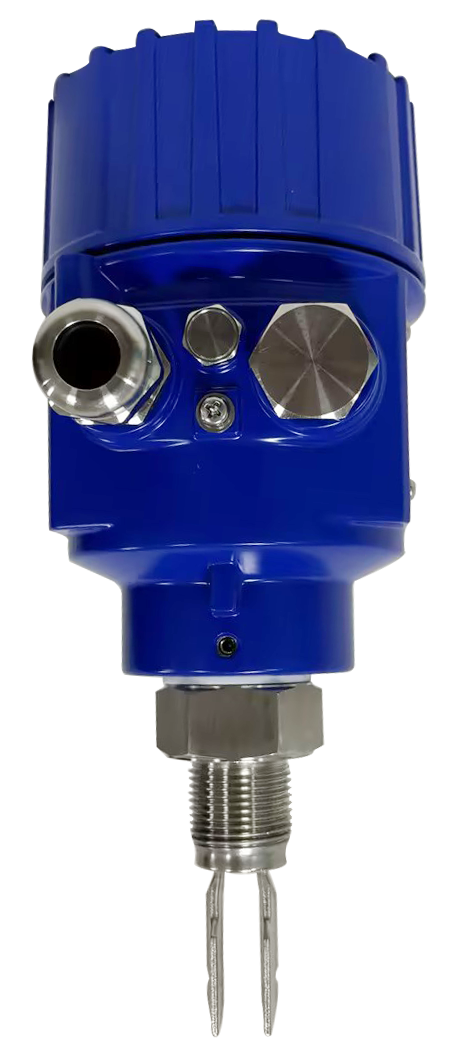

Typy sygnału wyjściowego powszechnie stosowane przez czujniki w przełącznikach poziomowych mają zazwyczaj następujące pięć typów: wyjście przekaźnikowe, wyjście dwuprzewodowe, wyjście tranzystorowe, wyjście bezkontaktowe i wyjście NAMUR,z których najczęściej używana jest moc przekaźnika, wyjście tranzystorowe i wyjście bezkontaktowe są rzadko zaangażowane, wyjście dwuprzewodowe i wyjście NAMUR są głównie stosowane w systemie bezpieczeństwa wewnętrznego, w celu bezpieczeństwa wewnętrznego.Więc jaka jest różnica między wyjściem z dwóch przewodów a wyjściem NAMUR pod względem zastosowania? System dwuprzewodowy jest metodą łączności i zasilania w stosunku do systemu czteroprzewodowego (dwie linie zasilania, dwie linie łączności),który łączy przewód zasilania i linię sygnału w jedenDwuprzewodowe przyrządy nie są podłączone do przewodu zasilania, tj. nie posiadają niezależnego zasilania roboczego,zasilanie musi być wprowadzane z zewnątrz, zazwyczaj dla bramy bezpieczeństwa do zasilania czujnika, przekazywany sygnał jest sygnałem biernym.a górna granica wynosi 20 mA ze względu na wymagania dotyczące odporności na wybuchy: energia iskry spowodowana przerwą prądu 20mA nie jest wystarczająca do zapalenia gazu.nie będzie niższy niż 4 mA w normalnej pracy, a gdy linia przesyłowa jest przerwana z powodu usterki, prąd pętli spada do 0,2 mA jest zwykle używany jako wartość alarmu przerwania drutu, 8 mA i 16 mA jako wartość alarmu poziomowego. Standardy NAMUR po raz pierwszy weszły do Chin w 2009 r., pierwotnie były stosowane w przemyśle przełączników bliskości, więc ich zasada działania jest definiowana przez przełącznik bliskości, ich zasada działania jest następująca:Czujnik musi dostarczyć napięcie prądu stałego około 8V, a sygnał prądu od 1,2 mA do 2,1 mA zostanie wygenerowany w zależności od odległości metalowego obiektu w pobliżu czujnika.Kiedy prąd jest niski do wysoki lub równy 1.75MA, sygnał wyjściowy zmieni się (z 0 na 1, lub z OFF na ON).Więc może sprawdzić bliskość metalowych obiektów. Jak widać z zasady działania NAMUR, jest on podobny do wyjścia dwukierunkowego, dostarczając zasilanie do czujnika przez bramę izolacyjną (zwykle 8,2VDC,24VDC w systemie dwukierunkowym) i wykrywając sygnał prąduPunkt wykrywania wyjścia NAMUR wynosi zazwyczaj ≤1,2 mA i ≥2,1 mA (punkt wykrywania ustalany przez różne przedsiębiorstwa jest inny), punkt wykrywania wyjścia z dwóch przewodów wynosi zazwyczaj 8 mA i 16 mA,i sygnał przełączania jest przekształcany przez siatkę izolacyjną i ostatecznie wyprowadzany do komory sterowania DCS lub PLAC. Różnica między nim a systemem dwukierunkowym polega na tym, że jego prąd i napięcie są mniejsze, a wymagania energetyczne stosowanej bramy bezpieczeństwa są niższe, ale stosunkowojego cena jest znacznie droższa niż cena wyjściowa systemu dwukierunkowego. Obecnie w Chinach stosowanie systemu bezpieczeństwa wewnętrznego jest bardziej wyjściem dwuprzewodowym, zastosowanie wyjścia NAMUR jest mniejsze, powodem są tylko dwa następujące punkty: 1System wyjścia sygnału NAMUR jest kosztowny; 2. wyjście systemu dwukierunkowego bezpieczeństwa wewnętrznego może całkowicie zastąpić wyjście NAMUR, a jego cena jest tańsza.                                                                                                                                                  - Dziękuję.

Funkcje wykrywania przepływów procesu   W celu zapewnienia równowagi materiału w produkcji przepływu w linii konieczne jest wykrywanie i kontrolowanie przepływu płynu w rurociągu.To wykrywanie przepływu procesu ma pewne charakterystyczne cechy, ponieważ produkcja jest ciągła, z zastrzeżeniem wahań potrzebnych materiałów produkcyjnych w procesie dynamicznej równowagi, specyficznej dla okresu stabilnego w przedziale przepływów,i specyficzne w każdym momencie., nie może zapewnić spójności. Materialna kontrola produkcji makro nie polega na dążeniu do absolutnej stałości punktu, ale wymaga względnej stabilności zakresu,więc błąd wykrycia przepływu specyficznego dla danego momentu może być rozluźnionyW związku z tym dokładność tego rodzaju przepływometrów wykrywających proces można odpowiednio zmniejszyć,i dwa lub nawet trzy mierniki monitorowania przepływu mogą być wybrane.                                           Ograniczenia w stosowaniu standardowych płyt otworów Powyższe wady w użyciu przepływometrów otworów zmuszają inżynierów i użytkowników do poszukiwania instrumentów innych konstrukcji.Dzięki długotrwałemu akumulacji wykorzystania i wysiłkom twórców instrumentów, opracowano dużą liczbę niestandardowych elementów tłoczenia, chociaż te niestandardowe elementy tłoczenia nie mogą być poparte doskonałymi danymi eksperymentalnymi jako standardowe otwory,nie mogą osiągnąć standaryzowanej produkcji, ale po długotrwałym stosowaniu i ciągłym doskonaleniu przez producentów mogą spełniać wymagania wykrywania przepływów procesu.Przepływomierz klin został szeroko stosowany w wielu niestandardowych komponentów tłoczenia w ostatnich latach.   Charakterystyka struktury przepływoomierza klinia Z wyglądu wedge flowmeter jest metalową równą rurą z spawaną flansą połączenia na obu końcach, pozostawiając dwa otwarte interfejsy w środku metalowej rury,i interfejs ma dwa sposoby rury ustnej i flanszu, a interfejs flans jest używany głównie w przemyśle.można zobaczyć, że istnieje wystająca część w kształcie litery V, która jest zamocowana z komorą w ciele licznika, który jest elementem gazu, blokującym przepływomierza, a interfejs ciśnienia jest otwarty z przodu i z tyłu bloku.można zobaczyć, że struktura przepływozmiaru klin jest znacznie uproszczona, a uszczelki złącza są zmniejszone w porównaniu z płytą otworną, a montaż i użytkowanie są prostsze i wygodniejsze niż przepływomierze z płytą otworną.   Zasada pomiaru przepływometra klinego Przepływomierz klin jest elementem tłumiącym, the structure of the throttling element is based on the Bernoulli principle - the sudden reduction of the fluid flow area caused by the static pressure dynamic pressure energy mutual conversion manufacturing, więc powszechnym czynnikiem tłumiącym jest nagle zmieniony obszar przepływu płynu. Element tłumiący przepływoomierza klinkowego to klinek w kształcie litery V spawany do komory ciała licznika,przez który wystający klin i przestrzeń utworzona przez komorę ciała licznika realizują nagłą zmianę obszaru przepływu płynu, tak aby ciśnienie statyczne i dynamiczne płynu mogły zostać przekształcone w siebie.Prędkość natychmiastowego przepływu płynu jest mierzona przez nadajnik ciśnienia różniczkowego przed i po bloku w kształcie klei V, a przepływ objętościowy płynu przepływającego przez przepływomierz klinów jest przekształcony.   Zalety przepływoomierza klinkowego 1. wyeliminować zanieczyszczenia Z konstrukcji przepływometra winowego widać, że wino jest zainstalowane po jednej stronie ciała powierzchniowego, a obszar przepływu znajduje się między winowym i jamą w ciele powierzchniowym.Ta struktura może przepływać przez przepływomierza klin z płynem dla zanieczyszczeń, cząstki i jeszcze większe szlamy spawalnicze w środowisku i nie gromadzą się w powierzchni ciała,więc można go użyć w pomiarze płynnych zanieczyszczeń cząstek stałych, których przepływomierz otworu nie może użyć.   2. stosować się do większej liczby sytuacji Klina gazu spawana z jednej strony jamy przyrządów powoduje znacznie mniejszą utratę głowicy (ciśnienia) dla płynu przechodzącego przez ciało niż płytka otworu z środkowym otworem,więc dodatkowa utrata głowy dla hydrostatycznego procesu przekształcania ciśnienia dynamicznego jest znacznie mniejsza niż przepływozmiar otworuPrzepływozmiar klinny jest odpowiedni do szerokiego zakresu lepkości płynu, który może być stosowany do pomiaru ropy naftowej, brudnej ropy naftowej, oleju woskowego, oleju opałowego, a nawet asfaltu o wysokiej lepkości,i jest szeroko stosowany w procesie rafinacji ropy naftowej.   3. zmiana trybu Tryb pomiaru ciśnienia flansem przepływometra klinego upraszcza budowę elementu gazu + czujnika ciśnienia różniczkowego do pomiaru przepływu płynu.Wykorzystując tryb podwójnego przekaźnika, może nie tylko zaoszczędzić układanie rur ciśnieniowych i przewodu śledzącego,ale również znacząco poprawić dokładność procesu pomiaru elementu gazu z powodu stabilności wypełniania oleju silikonowego w rurze kapilarnej podwójnej płaszczyzny nadajnika- przezwycięża dodatkowy błąd wprowadzony przez jakościową zmianę środka statycznego w rurze ciśnieniowej elementu gazu,zmniejsza częstotliwość awarii i utrzymania przepływometra, a także poprawia dokładność pomiarów przepływoomierza klinkowego jako całości.   4. oszczędność energii i redukcja emisji Utrata głowicy klina w przypadku przepływu płynu jest mniejsza niż utrata głowicy przepływowej płytki otworu,i statyczna strata ciśnienia przepływometra klin i przepływometra płyty otworu dla tego samego medium należy zmniejszyć więcej. Metoda wykrywania przepływozmiaru klin + podwójny przekaźnik flanszu eliminuje układanie rury pierwotnej ciśnienia, oszczędzając w ten sposób układanie źródła ciepła śledzącego i zużycie pary śledzącej.Interfejs ciśnienia przepływometra klinkowego może być izolowany z powierzchnią ciała i całym rurociągiem procesowym,i środki przeciwzmrożenia przepływozmiaru klinów w zimie można zapewnić poprzez źródło ciepła samego płynu, oszczędzając zużycie energii pary i wyładowanie kondensatu urządzenia.                                                                                                                                                           - Dziękuję.

Przepływomierz wirowy jest powszechnym urządzeniem do pomiaru przepływu, szeroko stosowanym w procesach przemysłowych do pomiaru przepływu gazu, cieczy i pary. Poniżej znajduje się szczegółowe wyjaśnienie zasady działania, struktury, warunków pracy, możliwych problemów, kompensacji temperatury i ciśnienia oraz wymaganego sprzętu podczas pomiaru pary nasyconej lub pary przegrzanej. 1. Jak to działa Przepływomierze Vortex działają w oparciu o zasadę ulicy wirowej Karmana: kiedy płyn przepływa przez asymetryczny korpus (zwany generatorem wirów), za nim tworzą się naprzemienne wiry, które są generowane i uwalniane z określoną częstotliwością. Częstotliwość wytwarzania wirów jest proporcjonalna do natężenia przepływu płynu, zatem natężenie przepływu płynu można obliczyć, wykrywając częstotliwość tych wirów. Typowe metody wykrywania obejmują czujniki piezoelektryczne lub czujniki pojemnościowe do rejestrowania częstotliwości wiru. 2.Struktura Podstawowa budowa przepływomierza wirowego obejmuje: Generatory wirów: zwykle trójkątne kolumny lub pryzmaty, używane do zakłócania płynu i tworzenia wirów. • Sondy czujnikowe: Urządzenia używane do wykrywania częstotliwości wirowych, takie jak czujniki piezoelektryczne lub pojemnościowe. Rura do pomiaru przepływu: Zainstalowano generator wirów i sondę, w której przez tę sekcję przepływa ciecz. • Jednostka przetwarzająca sygnał: Sygnał zebrany przez sondę jest konwertowany na dane dotyczące prędkości lub przepływu. 3. Warunki pracy Przepływomierze wirowe nadają się do pomiaru następujących płynów: • Gaz: taki jak powietrze, azot, gaz ziemny itp. • Ciecz: taka jak woda, olej itp. Para: taka jak para nasycona i para przegrzana. Uwaga podczas używania: • Wymagania dotyczące prostego odcinka rury: Aby zapewnić dokładny pomiar, zwykle konieczne jest utrzymanie wystarczająco długiego, prostego odcinka rury przed i za przepływomierzem wirowym, aby uniknąć zakłóceń pola przepływu. • Zakres prędkości płynu: Przepływomierze Vortex nadają się do średnich i wysokich przepływów. • Warunki temperatury i ciśnienia: Należy wybrać odpowiednie materiały i czujniki przepływomierza wirowego w zależności od konkretnych warunków pracy, aby dostosować się do środowisk o wyższej temperaturze lub ciśnieniu. 4. Typowe problemy Przepływomierz Vortex może napotkać następujące problemy w użytkowaniu: Skutki wibracji: Wibracje rur mogą zakłócać dokładność sygnału, powodując nieprawidłowe dane pomiarowe. Czułość przy niskim przepływie: Przy małych natężeniach przepływu powstały sygnał wirowy może nie być wystarczająco wyraźny, co zmniejsza dokładność pomiaru. Kamień i korozja: Kamień lub korozja na wewnętrznej ściance rury pomiarowej może mieć wpływ na wydajność i stabilność pomiarów generatora wirów. • Blokowanie ciał obcych: Ciała obce blokujące rurę pomiarową powodują błędy pomiaru 5. Kompensacja temperatury i ciśnienia przy pomiarze pary nasyconej i pary przegrzanej Podczas pomiaru przepływu pary nasyconej lub przegrzanej ważna jest kompensacja temperatury i ciśnienia, aby zapewnić, że zmierzone wyniki przepływu odzwierciedlają przepływ masowy lub przepływ objętościowy w rzeczywistych warunkach. • Para nasycona: Gęstość pary nasyconej ma stałą zależność od temperatury i ciśnienia, zatem gęstość można obliczyć mierząc ciśnienie lub temperaturę. • Para przegrzana: Ponieważ jej temperatura i ciśnienie są stosunkowo niezależne, w celu obliczenia gęstości należy jednocześnie zmierzyć temperaturę i ciśnienie. Metoda kompensacji: Kompensacja temperatury: Uzyskaj temperaturę płynu w czasie rzeczywistym, instalując czujnik temperatury. • Kompensacja ciśnienia: Uzyskaj ciśnienie płynu w czasie rzeczywistym, instalując przetwornik ciśnienia. Obliczanie przepływu: Dane dotyczące temperatury i ciśnienia są wprowadzane do kalkulatorów przepływu lub zautomatyzowanych systemów w celu kompensacji gęstości w czasie rzeczywistym w celu obliczenia dokładnych masowych natężeń przepływu. 6. Wymagany sprzęt Aby uzyskać dokładną kompensację temperatury i ciśnienia, zwykle wymagany jest następujący sprzęt: • Korpus przepływomierza Vortex: wyposażony w standardowy interfejs wyjściowy sygnału. Czujniki temperatury (takie jak termopary lub rezystory termiczne): używane do pomiaru temperatury pary. • Przetwornik ciśnienia: Służy do pomiaru ciśnienia pary. Kalkulatory przepływu lub systemy DCS/PLC: używane do odbierania sygnałów temperatury, ciśnienia i przepływu oraz wykonywania obliczeń kompensacji. 7. Dodaj: Dlaczego przy pomiarze pary nasyconej lub przegrzanej wymagana jest kompensacja temperatury i ciśnienia? Podczas pomiaru pary nasyconej lub przegrzanej wymagana jest kompensacja temperatury i ciśnienia, głównie dlatego, że gęstość pary znacznie zmienia się w zależności od temperatury i ciśnienia. Bez kompensacji przepływomierze wirowe mogą mierzyć jedynie przepływ objętościowy, a w celu dokładnej kontroli procesu i obliczenia energii zwykle musimy znać przepływ masowy lub standardowy przepływ objętościowy. Oto dlaczego: 1. Zmiana gęstości pary • Para nasycona: W stanie nasyconym istnieje ścisła zgodność pomiędzy temperaturą i ciśnieniem pary. Każda zmiana temperatury lub ciśnienia powoduje zmianę gęstości, zatem gęstość można wyznaczyć poprzez pomiar parametru, takiego jak temperatura lub ciśnienie. Jednak w dalszym ciągu konieczne jest uzyskanie gęstości w czasie rzeczywistym w celu kompensacji zmiany warunków pracy. • Para przegrzana: Temperatura i ciśnienie zmieniają się niezależnie, a gęstości nie można określić po prostu na podstawie jednego parametru. Dlatego w celu obliczenia gęstości pary konieczne jest zmierzenie zarówno temperatury, jak i ciśnienia. 2. Rodzaj przepływu i cel pomiaru • Przepływ objętościowy: Przepływomierz wirowy mierzy bezpośrednio objętość przepływu cieczy, to znaczy objętość przez mierzony odcinek w jednostce czasu. W przypadku gazów i par wartość ta nie odzwierciedla bezpośrednio masy w różnych temperaturach i ciśnieniach. Masowe natężenie przepływu: Jest to wielkość bardziej użyteczna w sterowaniu procesem i obliczaniu energii, ponieważ odnosi się do rzeczywistej masy płynu. Obliczając masowe natężenie przepływu, należy skorzystać ze wzoru: • Kompensacja gęstości: Poprzez pomiary temperatury i ciśnienia obliczana jest i kompensowana gęstość w czasie rzeczywistym, aby zapewnić, że wynik pomiaru jest dokładnym masowym lub standardowym objętościowym natężeniem przepływu. 3.Potrzeby obliczenia energii pary W wielu zastosowaniach przemysłowych, szczególnie tych obejmujących ogrzewanie parowe lub urządzenia napędzane parą, kluczową rolę odgrywa transfer energii pary. Entalpia (zawartość ciepła) pary jest bezpośrednio związana z jej temperaturą i ciśnieniem. Bez kompensacji danych dostarczanych przez przepływomierz nie można dokładnie wykorzystać do obliczeń energii. • Kompensacja w czasie rzeczywistym zapewnia rzeczywiste parametry pary, co zapewnia dokładniejszy bilans energetyczny i kontrolę. 4.Dynamiczne zmiany rzeczywistych warunków pracy Temperatura i ciśnienie w systemie parowym mogą zmieniać się w czasie, na przykład w warunkach wysokiego lub niskiego obciążenia, a te wahania powodują zmianę gęstości pary. Dlatego, aby zapewnić dokładne pomiary, zmiany te muszą być wychwytywane i dynamicznie kompensowane. wniosek Kompensacja temperatury i ciśnienia jest konieczna do pomiaru pary nasyconej i przegrzanej, ponieważ może: • Przepływ objętościowy mierzony przez skorygowany przepływomierz jest przepływem masowym. • Zapewnia dokładniejsze dane dotyczące przepływu pary w celu kontroli procesu. • Zapewnij dokładność obliczeń energetycznych i efektywność procesu. Mierząc temperaturę i ciśnienie w czasie rzeczywistym i łącząc te dane do obliczeń gęstości, można kompensować zmiany gęstości pary, dzięki czemu pomiary są bardziej wiarygodne i dokładne. wniosek Przepływomierz wirowy jest szeroko stosowany w przemyśle ze względu na prostą konstrukcję, łatwą konserwację i szeroki zakres zastosowań. Podczas pomiaru pary nasyconej i przegrzanej kompensacja temperatury i ciśnienia jest niezbędna, aby zapewnić dokładność i niezawodność danych dotyczących przepływu.                                                                                                                                                              Dziękuję

Przepływomierz elektromagnetyczny jest powszechnym przemysłowym urządzeniem pomiarowym przepływu, a jego wymagania instalacyjne są rygorystyczne,który jest bezpośrednio związany z dokładnością i długoterminową stabilnością pomiaruPoniżej przedstawiono szczegółowy opis wymagań instalacyjnych przepływometra elektromagnetycznego,przyczyny i problemy, które mogą być spowodowane nieprzestrzeganiem wymogów instalacyjnych.   1. Wymagania dotyczące instalacji przepływometrów elektromagnetycznych   1.1 Wymogi dotyczące lokalizacji rur   • Długość prostej rury: • Odcinek równej rury w górnej części rurociągu jest zazwyczaj wymagany do wymiaru ≥ 5 razy średnica rurociągu (D), a odcinek równej rury w dolnej części rurociągu do wymiaru ≥ 3 razy średnica rurociągu (D). Nie spełnione wymagania dotyczące instalacji w dalszym ciągu                              Poziomowe urządzenie nie spełnia wymogów instalacji i jest zainstalowane razem z regulatorem     • Unikaj miejsc o wysokich wibracjach: • Instalacja w miejscach o niskiej wibracji rur lub urządzeń. • Unikaj silnych zakłóceń pola magnetycznego: • Trzymać z dala od silnych źródeł zakłóceń elektromagnetycznych, takich jak duże silniki, przekształcacze częstotliwości i kable. 1.2 Płyn napełnia rurę   • Położenie instalacji w celu zapewnienia wypełnienia rury płynem: • pozioma instalacja rury przepływometer jest zazwyczaj wybierana w dolnej części rury, istnieje różnica wysokości na wyjściu,a pionowa instalacja rur przepływa w górę, aby uniknąć wystąpienia gazu lub pustej rury podczas pomiaru.                              Przekaźnik licznika jest zainstalowany poziomo, pierwotne rozkład lewy i prawy elektrody staje się górnym i dolnym rozkładem,górny elektrodę jest łatwo dotknięte bąbelki, a dolna elektroda może ulec zużyciu przez zanieczyszczenia w środku. 1.3 Wymogi dotyczące uzasadnienia   • Dobry kontakt z ziemią: • Odporność uziemienia przepływometra jest zazwyczaj mniejsza niż 10 ohmów i powinna być uziemiona oddzielnie, aby uniknąć dzielenia się punktem uziemienia z innym sprzętem.   1.5 Warunki płynu   • Unikaj silnego wiru lub turbulentnego przepływu w rurociągu • Upewnij się, że płyn przepływa równomiernie do czujnika.                  Brak spełnienia wymogów instalacyjnych może powodować niestabilny przepływ nośników                   Pudełko łącznikowe znajduje się na dole, a po długotrwałym użytkowaniu może wystąpić ryzyko wchodu wody 2. Powody instalacji zgodnie z tymi wymaganiami   2.1 Zapewnienie dokładności pomiaru   • Zasada działania przepływometra elektromagnetycznego opiera się na prawie indukcji elektromagnetycznej Faraday'a, które wymaga przepływu płynu w polu magnetycznym w celu wytworzenia napięcia indukowanego.Dlatego, jednolite rozkład prędkości płynu jest niezbędny. • Niewystarczające segmenty równych rur mogą powodować turbulencje lub zakłócenia przepływu płynu, bezpośrednio wpływając na stabilność indukowanego napięcia i powodując niedokładne odczyty.   2.2 Unikać zakłóceń   • Silne pola elektromagnetyczne i słabe uziemienie mogą wprowadzać sygnały zakłóceń, tak że czujnik nie może precyzyjnie wykryć słabego napięcia indukowanego,wpływające na stabilność i dokładność urządzenia   2.3 Zapewnić żywotność urządzenia   Bąbelki, cząstki i wibracje w płynie mogą wstrząsać elektrodami lub zakłócać ich działanie, wpływając na żywotność czujnika.   3Konsekwencje nieprzestrzegania wymogów instalacji   3.1 Błąd pomiarowy   • Brak prostego przełomu rury: • Zaburzenia przepływu płynu w górnym lub dolnym strumieniu, wahania napięcia wywołane przez przepływomierz elektromagnetyczny, wyniki pomiarów odbiegają od prawdziwej wartości. • Płyn nie napełnia rury: • Płyn nie pokrywa całkowicie elektrody, a sygnał pomiarowy jest zniekształcony lub nawet niemożliwy do pomiaru. • Silne wibracje lub zakłócenia bąbelkowe: • sygnał wyjściowy jest niestabilny, a dane bardzo się wahają.   3.2 Nieprawidłowości urządzenia   • Słabe uziemienie: • Zewnętrzne zakłócenia elektromagnetyczne w obwodzie przepływometra mogą powodować fałszywe alarmy lub uszkodzenie licznika. • Nieprawidłowa pozycja montażu: • Długotrwały szok bąbelkowy lub gromadzenie się cząstek może zużyć elektrodę i zwiększyć koszty konserwacji.   3.3 Przerwanie pracy   • Nieprawidłowe działanie przepływometra może prowadzić do zatrzymania procesu produkcyjnego lub niestabilności procesu.   4Wniosek   Wymagania dotyczące instalacji przepływometra elektromagnetycznego zależą od jego zasady pomiaru i charakterystyki roboczej. 1. Zapewnienie dokładności pomiarów; 2. Poprawa stabilności pracy; 3. przedłużyć żywotność urządzenia.   Wszelkie zachowania, które nie instalują się zgodnie z wymaganiami, mogą prowadzić do odchylenia danych pomiarowych lub nawet awarii urządzenia, co stwarza zagrożenia dla procesu produkcji.instalacja powinna dokładnie ocenić warunki w miejscu i ściśle przestrzegać specyfikacji.                                                                                                                                              - Dziękuję.

Ultrasonometr przepływu jest instrumentem mierzącym przepływ płynu lub gazu za pomocą technologii ultradźwiękowej.Działa na zasadzie, że prędkość, z jaką fale dźwiękowe przemieszczają się przez płyn zmienia się w zależności od kierunku i prędkości przepływu płynuUltrasonic flowmeter jest szeroko stosowany w przemyśle, petrochemicznym, systemie dostaw wody i inżynierii środowiskowej oraz w innych dziedzinach.   Zasada działania Ultrasonic flowmeters zazwyczaj wykorzystują następujące dwie główne zasady pracy: 1.Metoda różnicy czasu(znany również jako metoda czasu rozprzestrzeniania się): Ta metoda opiera się na różnicy czasu rozprzestrzeniania się sygnału ultradźwiękowego w płynie w celu pomiaru natężenia przepływu.Załóżmy, że są dwie pary czujników ultradźwiękowych, zainstalowane w pozycji górnej i dolnej części rurociągu, tworząc symetryczną ścieżkę pomiarową. a.Ruch w dół: sygnał ultradźwiękowy porusza się w kierunku przepływu płynu, a jego prędkość rozprzestrzeniania się będzie przyspieszona. b. kierunek przeciwprądu: sygnał ultradźwiękowy porusza się w kierunku przeciwnym do kierunku przepływu płynu, a jego prędkość rozprzestrzeniania się będzie spowolniona.                                                                                                                                                               W dół.            Pomiar czasu podróży w tych dwóch kierunkach umożliwia obliczenie natężenia przepływu płynu. Zalety: • Wysoka dokładność: Szczególnie odpowiedni do pojedynczych, czystych płynów, najlepsze wyniki osiąga się, gdy płyn nie zawiera zanieczyszczeń ani bąbelków. • Szeroki zakres zastosowań: nadaje się do pomiaru różnych średnic rur. Wady: • Zależy od właściwości akustycznych płynu: jest on silnie wpływany przez zanieczyszczenia lub bąbelki w płynie. • Dokładność pogarsza się w przypadku turbulencji płynu lub nierównego rozkładu prędkości przepływu.   2.Metoda efektu Dopplera: Ta metoda wykorzystuje efekt Dopplera do pomiaru przepływu.Odbicia występują, gdy fale ultradźwiękowe przechodzą przez płyn i spotykają zawieszone cząstki lub bąbelkiJeśli płyn jest w ruchu, odblaskowa częstotliwość ultradźwięków będzie różnić się od emitowanej częstotliwości, a ta zmiana częstotliwości jest efektem Dopplera. • Kiedy płyn przemieszcza się w kierunku czujnika, częstotliwość odblaskowej fali wzrasta. • Kiedy płyn oddala się od czujnika, częstotliwość odblaskowej fali zmniejsza się. Dzięki pomiarowi różnicy częstotliwości między falami przesyłanymi a odbieranymi można obliczyć przepływ v.   Zalety: • Idealne do pomiaru płynów zawierających zawieszone cząstki lub bąbelki: nie ograniczona czystością płynu. • Szeroki zakres zastosowań: może być stosowany do pomiaru brudnej cieczy lub wysokiej zawartości bąbelków w cieczy. Wady: • W zależności od rozproszonych cząstek lub pęcherzyków w płynie: do wykonania pomiarów w płynie wymagana jest wystarczająca ilość cząstek odbijających. • Niska względna dokładność: wyniki pomiarów są bardziej wrażliwe na hałas i warunki przepływu.   Koncepcja kanału W ultradźwiękowych przepływometrach kanały odnoszą się do liczby ścieżek, przez które sygnały ultradźwiękowe się rozprzestrzeniają.Wykorzystanie wielu kanałów może poprawić dokładność i stabilność pomiarówPowszechne konfiguracje kanałów obejmują konfiguracje jednokanałowe, dwukanałowe i czterokanałowe. Jednokanalizowany (1 kanał) przepływomierz wykorzystuje tylko parę czujników do tworzenia ścieżki pomiarowej.zwłaszcza w przypadku nierównomiernego rozkładu przepływu płynu.    Podwójny kanał (2-kanałowy): dwie pary czujników tworzą dwie ścieżki pomiarowe.Dwukanałowa konfiguracja znacznie poprawia dokładność pomiaru, ponieważ umożliwia pobranie próbek przepływu płynu w różnych miejscach, zmniejszając wpływ nierównego rozkładu przepływu na wyniki pomiarów.   • Cztery kanały (4 kanały): Cztery pary czujników tworzą cztery ścieżki pomiarowe.Ta konfiguracja zapewnia większą dokładność pomiarów i stabilność w zastosowaniach wymagających pomiarów wysokiej precyzjiCzterokanałowa konfiguracja może bardziej w pełni odzwierciedlać rozkład prędkości przepływu płynu i zmniejszać błędy.                                                                                                                                               - Dziękuję.

W dziedzinie inżynierii chemicznej istnieje wymóg, aby długość śruby nie była zbyt długa ani zbyt krótka, a śruby flanserowe powinny być pozostawione z 2 do 3 przewodami.Dla tej części wymogów, ten numer publiczny ma proste wprowadzenie, patrz: podstawowa wiedza - Dlaczego sznurek powinien pozostawić 2-3 przewodyWięc jak określić długość śruby podtrzymującej kołnierz?Po pierwsze, musimy zdecydowanie określić grubość kołnierza.Można dowiedzieć się o odpowiedniej grubości różnych typów kołnierzy, odwołując się do różnych norm. Tutaj można odnieść się do GB / T 9124.1-2019 "Kołnierz rurowy: seria PN".możemy uzyskać różne rodzaje, różne powierzchnie uszczelniające, różne średnice nominalne i różne ciśnienie nominalne pod grubością kołnierza.Po drugie, musimy określić grubość uszczelnienia między płaszczami.Z kolei obejmuje to szereg norm, takich jak: GB/T 4622.1-2022 "Winding gaskets for pipe flanges Part 1: PN series" itp.w stanie mocowania jego grubość zmniejszy sięPonadto, w normalnych warunkach grubość uszczelnienia wynosi około 4 mm, więc aby szybko obliczyć długość śrub wspierających płaszczyznęmożemy bezpośrednio ustawić grubość uszczelnienia na 4 mm lub 5 mm.Następnie musisz określić długość orzecha, który ma być dopasowany do śruby.W celu uzyskania wymaganej długości maticy nadal należy zapytać standard, zwykle standard do zapytania w odniesieniu do tych dwóch norm: GB/T 6170-2015 "Matka sześcionkowa typu 1" GB/T 6175-2016 "Matka sześcionkowa typu 2".Widać, że długość orzecha typu 1 jest około 0,8 razy większa niż jego średnica.możemy szybko określić długość orzecha przez rodzaj nitki śruby nitki, zazwyczaj wybieramy 1 razy wielkość orzeszka.Ponadto, musimy również określić długość zarezerwowanego śrutu.Ponieważ nasz śrubokręt musi pozostawić 2 do 3 przewody po przymocowaniu maticy, konieczne jest określenie odpowiedniej długości tych 2 do 3 przewodów.Na przykład:: GB/T 196-2003 "Podstawowe wymiary zwykłych nitek".o długości nieprzekraczającej 50 mm,.Wreszcie, musimy również określić liczbę śrub i specyfikacje nici odpowiadające obudowie. Te dwa dane można również uzyskać ze standardowego GB / T 9124.1-2019 "Obręcze rur stalowych:Seria PN"W normie wymieniono różne typy flanszek, ciśnienie nominalne, liczbę śrub odpowiadających średnicy nominalnej oraz specyfikacje nici śrub.Po powyższych krokach możemy obliczyć długość wymaganego śrutu, długość śrutu obejmuje: grubość dwóch nitek, grubość uszczelnienia,grubość dwóch orzechów, a wysokość zarezerwowanych 4~6 nitek.Powyższy proces obliczeniowy jest bardzo skomplikowany i wymaga zapytania o dużą liczbę kryteriów. Ponadto proces obliczeniowy jest skomplikowany i czasochłonny.Jak to rozwiązać? Przypadkowo, w celu rozwiązania zapytania i obliczeń problemów z pasującymi śrubami,Niniejsza aktualizacja publiczna dodaje funkcję zapytania i obliczania liczby i długości śrub dopasowujących płaszcze.Nowa funkcja znajduje się na ekranie modelu flanszy. Wybierając typ flanszy, można szybko zapytać o liczbę i długość śrub podtrzymanych przez flanszę.                                                                                                                                   - Dziękuję.

Miernik przepływu masy Coriolis opiera się na zasadzie Coriolis, tak aby medium przepływało przez wibracje rur przepływowych, czujnik wykrywa i analizuje częstotliwość rur przepływowych,różnica fazowa i zmiany amplitudy, bezpośrednio zmierzyć przepływ prądu jakości medium przepływu rury, z częstotliwości drgań, obliczyć gęstość.Na przykład:: przepływ masy, przepływ objętości, gęstość, temperatura.         Przepływomierz Coriolis VS przepływomierz cieplny:Przepływomierze Coriolis mierzą przepływ masy bezpośrednio. Bezpośrednie pomiar przepływu masy zmniejsza niedokładności spowodowane właściwościami fizycznymi płynu. Przepływomierze termiczne mierzą przepływ masy pośrednio.Istnieją zasadnicze różnice między tymi dwoma urządzeniami ze względu na sposób ich pomiaru, a zatem zastosowania, dla których są odpowiednie, są również różne. Mierniki przepływu masy cieplnej wykorzystują pojemność cieplną płynu do pomiaru przepływu masy. The device is equipped with a heater and 1 or 2 temperature sensors for heating (1 sensor) the applied power or temperature difference between the 2 sensors is directly proportional to the fluid mass flow rateMierniki przepływu masy cieplnej są wykorzystywane głównie do gazu. Ponieważ zasada Corrioli bezpośrednio mierzy przepływ masy, przepływomierze Corrioli mogą być stosowane do gazów i cieczy.   Zastosowanie:Przepływomierze Coriolis mogą być stosowane do pomiaru przepływu masy zmieniających się lub nieznanych mieszanin gazowych lub ciekłych lub do pomiaru gazów nadkrytycznych.ale także ma wysoką dokładność i dobrą powtarzalnośćPrzepływomierze Coriolis to elastyczne, niezawodne i dokładne przepływomierze.                                                                                                                                             - Dziękuję.

¢zasada Przepływomierze płynące z rurki metalowej mają zalety prostej struktury, niezawodnej pracy, wysokiej dokładności i szerokiego zakresu zastosowań.Przepływomierze serii NYLZ-L mają lokalne wskazanie, elektryczna przenośnik zdalny, alarm przełącznika granicznego, odporność na korozję, rodzaj kurtki, rodzaj tłumienia i wybuchoodporne odmiany.energia elektryczna, ochrony środowiska, medycyny i przemysłu lekkiego oraz innych działów pomiaru przepływu płynów, gazów i automatycznego sterowania. Gdy płyn z dołu w górę przechodzi przez pionową rurę pomiarową, pływa pod wpływem różnicy ciśnienia, a wysokość pływającego wzrostu stanowi wielkość przepływu.Stal magnetyczna w pływacz jest połączona z stali magnetycznej w wskaźniku i przenoszony do wskaźnika do napędzenia wskaźnika w wskaźniku do obrotu.                             Wskazanie zjawiska usterkiZawór całkowicie zamknięty, przepływomierz wskazuje pełną skalę   ¢Kontrolowanie procesu1, zawór jest całkowicie zamknięty, przepływometer wskazuje pełną skalę, najpierw rozważyć wirnika przepływometra utknął. 2, czy głowica rotaometru jest uszkodzona, czy rurka stożkowa jest zablokowana.     ¢Metoda leczenia1. Użyj śrubokręta do wchłaniania części magnetycznej rotaometru, aby początkowo sprawdzić reakcję przepływozmiaru, normalne, bez wypadków zjawiska,dotknij dna przepływometra gumkowym młotkiem, i nadal pokazać pełną skalę, i oceniać go jako karty rotameter. 2Wyjmij bawełnę izolacyjną, otwórz czujnik ciepła, załóż rękawiczki i przygotuj się do wyjęcia przepływoomierza. 3, wyjąć cztery śruby dolnej obudowy, siła powinna być równomierna, a następnie wyjąć śruby po wyładowaniu ciśnienia. 4, usuwaj przepływozmeter, usuwaj zacisek, usuwaj wirnik, wirnik jest przymocowany proszkiem żelaza. 5. Zainstaluj wirnik, poruszaj się w górę i w dół z śrubokrętem przeciwko wirnikowi, poruszaj się elastycznie i zainstaluj przepływomierz. 6, przepływomierza do procesu użytkowania, normalnej pracy.                                                                                                  - Dziękuję.

Przesylatory ciśnienia są jednym z najczęściej stosowanych typów czujników stosowanych w sterowaniu automatyzacją przemysłową.typ pojemnościowy i monokrystaliczny krzem rezonansowy to trzy główne typy, z których każda ma swoją unikalną zasadę działania, zalety i wady oraz scenariusze zastosowania   Przesyłacz ciśnienia piezoresystywnego Zasada działania Przewodniki ciśnienia piezoresystywne wykorzystują piezoresystywne działanie monokrystalicznego lub polikrzemowego do przekształcania deformacji mechanicznych spowodowanych ciśnieniem w sygnały elektryczne: 1Ciśnienie działa na przepony czujące, a przepony stają się elastyczne deformacji. 2Element piezorezystywny (rezystor) na przepony zmienia swoją wartość oporu z powodu siły. 3Zmiana oporu jest przekształcana w sygnał napięcia przez most Wheatstone, a sygnał elektryczny wyjściowy jest proporcjonalny do ciśnienia.   Zalety: 1Wysoka precyzja. 2Prosta struktura i niskie koszty. 3Szybka prędkość reakcji, odpowiednia do pomiaru ciśnienia dynamicznego.   Wady: 1Jest wrażliwy na temperaturę i potrzebuje kompensacji temperatury. 2Poddawany wibracjom mechanicznym. 3Ogólna długoterminowa stabilność, duży dryft.   Scenariusz zastosowania • pomiar ciśnienia płynów, gazów i par. • rozległe zastosowania inżynieryjne, takie jak sprzęt do oczyszczania wody, ciśnienie oleju samochodowego, systemy chłodzenia itp.   Pojemnościowy nadajnik ciśnienia Zasada działania Pojemnościowy nadajnik ciśnienia wykorzystuje ciśnienie do zmiany pojemności: 1Ciśnienie działa na metalowy lub niemetalowy przepony, powodując elastyczne deformacje przepony. 2Diafragma i stała elektroda tworzą kondensator zmienny, a zmiana ciśnienia powoduje zmianę wartości pojemności. 3Zmiana pojemności jest przekształcana w sygnał elektryczny, a sygnał wyjściowy jest proporcjonalny do ciśnienia.    Zalety: 1Wysoka wrażliwość, szczególnie odpowiednia do pomiaru niskiego ciśnienia. 2. efekt niskiej temperatury, dobra długotrwała stabilność. 3. nadaje się do pomiaru wysokiego i niskiego ciśnienia.   Wady: 1. wrażliwe na zanieczyszczenia, wilgoć i inne środowiska, wymagające specjalnej obróbki. 2Przetwarzanie sygnału jest skomplikowane i kosztuje stosunkowo dużo. 3Szybkość odpowiedzi jest nieco wolniejsza niż w przypadku piezoresystywnego typu.   Scenariusz zastosowania • Scenariusze precyzyjne, takie jak medyczne ciśnienie powietrza, sprzęt do przetwarzania żywności. • Wysoka temperatura, wysokie ciśnienie, warunki o wysokiej korozji, takie jak przemysł chemiczny i naftowy.   Przekaźnik ciśnienia rezonansowego z krzemu monokrystalicznego Zasada działania Przekaźnik ciśnienia rezonansowego z krzemu jednokrystalicznego stosuje zasadę zmiany częstotliwości rezonansowej w krzemu jednokrystalicznym: 1Mikro rezonatory są przetwarzane na monokrystalicznej krzemowej przepony. 2Ciśnienie powoduje deformację przepony, co powoduje zmianę napięcia rezonatora. 3Zmiana napięcia zmienia częstotliwość wibracji rezonatora. 4Po zmierzeniu zmiany częstotliwości rezonansu obliczyć wartość ciśnienia za pomocą algorytmu.   Zalety: 1Wysoka precyzja. 2Dobra stabilność długoterminowa, niewielki przepływ, odpowiedni do długotrwałego pomiaru. 3Silna zdolność przeciwdziałania zakłóceniom, niewrażliwa na zakłócenia elektromagnetyczne i środowiskowe. 4. nadaje się do wysokich temperatur, wysokiego ciśnienia i trudnych warunków.   Wady: 1Wysoki koszt produkcji i wysoka cena. 2Prędkość odpowiedzi jest nieco wolna, nadaje się do pomiarów statycznych lub kwasydynamicznych. 3Złożony projekt i kalibracja.   Scenariusz zastosowania Zastosowania wymagające wysokiej dokładności i niezawodności, takie jak rurociągi naftowe i gazowe, pomiary ciśnienia w przestrzeni powietrznej. • urządzenia metrologiczne i badawcze.

1.Pomiar przepływu masy CoriolisIstnieją dwa rodzaje pomiaru przepływu masy: bezpośrednie (bezpośrednie pomiar przepływu masy płynu) i pośrednie (pomiar przepływu masy za pomocą kombinacji przepływometrów objętościowych i gęstościomierzy).Mierniki przepływu masy Coriolis są typu bezpośredniego.                               2Zasada działaniaPłyn wchodzi do miernika przepływu masy, a na obu końcach znajdują się dwa odcinki płynu z prądem przeciwnym.siła Coriolisa wygenerowana będzie tworzyć moment obrotowy, który jest proporcjonalny do masy przechodzącej, dzięki czemu można zmierzyć przepływ masy płynu przez rurociąg.Siła Coriolisa jest hipotetyczną siłą generowaną przez bezwładność w obracającym się układzie odniesienia, która jest używana do opisania odchylenia drogi ruchu obiektu.Kierunek siły Coriolisa jest prostopadły do kierunku ruchu obiektu i kierunku osi obrotuNa przykład w układzie obrotowym takim jak Ziemia, siła Coriolisa ma znaczący wpływ na przepływy atmosferyczne i oceaniczne.Siła Coriolisa odwraca wiatr w prawo na półkuli północnej i w lewo na półkuli południowejTen efekt odchylenia odgrywa kluczową rolę w tworzeniu cyklonów i antycyklonów.                             3Charakterystyka przepływoomierza masy Coriolis1 Wysoka dokładność pomiaru, bezpośrednie pomiar przepływu masy, nie podlegający wpływowi temperatury, czynników ciśnienia.2 W związku z wrażliwością na interferencje wibracji zewnętrznych, należy wyeliminować wibracje rurociągu.Nie można mierzyć mieszaniny płynu gazowego lub płynu gazowego o niskiej gęstości, dlatego podczas instalacji należy unikać mieszaniny płynu gazowego w rurze.przepływomierz powinien znajdować się w pionowej sekcji rur/punkcie niskim, aby uniknąć odparowania przeciwciśnienia lub niezadowolenia z rurociągu; w przypadku gazowego medium przepływozmiar nie może być umieszczony w miejscowym niskim punkcie, aby uniknąć błędu pomiarowego spowodowanego gromadzeniem się płynu w rurze pomiarowej. ④Nie ma wymogu stosowania przedniej i tylnej sekcji rurociągu;5 Cena jest wysoka; ⑥Przed i po zainstalowaniu zaworu globusa, wygodne dla korekcji zerowej.

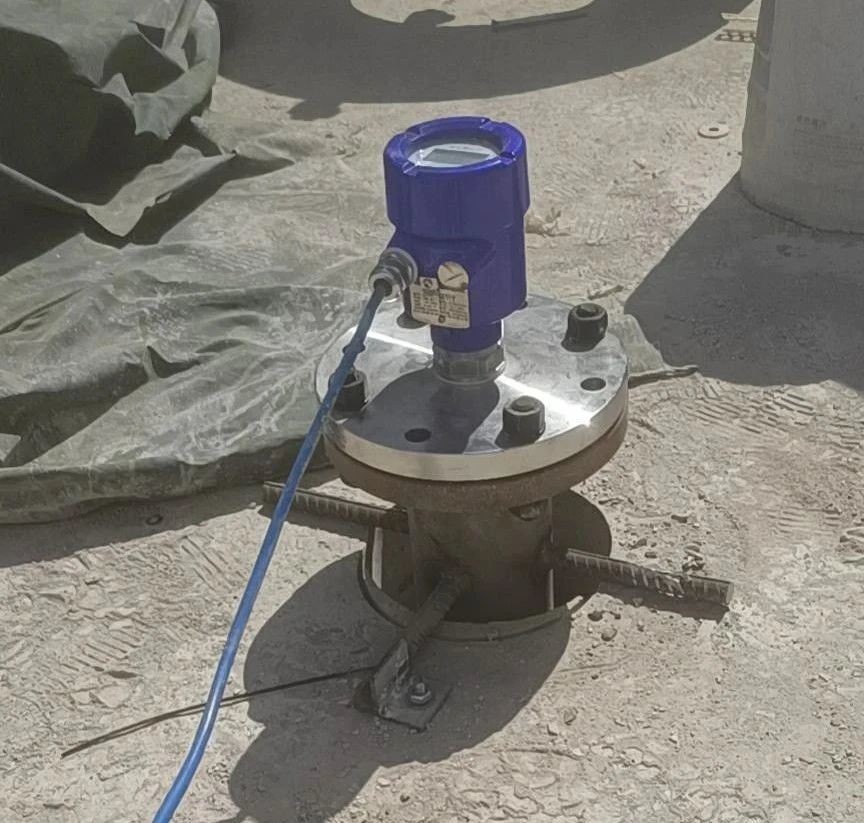

Interfejs pomiarowy radaru fal kierowanych opiera się na różnicy stałej dielektrycznej medium i zasadzie odbicia fal elektromagnetycznych. 1Mechanizm odbicia fal elektromagnetycznych:Fale elektromagnetyczne emitowane przez radar z falami kierowanymi będą częściowo odbijać się, gdy napotkają różne medium.Intensywność tego odbicia zależy od różnicy w stałej dielektrycznej między sąsiednimi mediami.Środowisko o wysokiej stałej dielektrycznej odbija silniejsze sygnały.więc odblaskowy sygnał jest bardzo widoczny na interfejsie olej-woda. 2Rozkład sygnału:Fale elektromagnetyczne najpierw spotykają powierzchnię cieczy (taką jak górna część zbiornika ropy naftowej), gdzie przechodzą pierwsze odbicie.Pozostałe fale elektromagnetyczne nadal się rozprzestrzeniają, dopóki nie dotrą do interfejsu olej-woda, powodując drugie odbicie.Po odebraniu dwóch odblaskowych sygnałów przyrząd oblicza wysokość poziomu płynu i wysokość interfejsu oddzielnie na podstawie różnicy czasowej i siły sygnału. 3. Pomiar podwójnych interfejsów:W przypadku mieszanin olej-woda, sterowany radar fal może jednocześnie mierzyć pozycję górnego poziomu oleju i wysokość dolnego interfejsu olej-woda

Jak działa czujnik przepływu masy cieplnej? Czujniki przepływu cieplnego używają właściwości cieplnych płynu do pomiaru jego przepływu masy.i czujnik (temperatury) mierzy, ile ciepła jest wchłaniane przez cieczW tym typie pomiaru przepływu masy cieplnej płynów grzejnik i czujnik otaczają główny kanał ze stali nierdzewnej bez ruchomych części lub przeszkód.                                      Kontroler przepływu masy płynu:Kontrola przepływu płynu może być osiągnięta poprzez zintegrowanie zaworu sterującego z nadwoziem przepływoomierza masy płynu lub dodanie oddzielnego zaworu sterującego. W jakich miejscach stosowane są przepływometry i kontrolery masy cieplnej płynu?Ilościowe podawanie smarów w produkcji statków powietrznych - Miernik przepływu masy cieczy cieplnej jest stosowany do monitorowania ilościowego podawania oleju z odwiertów w wierceń części kadłuba statku powietrznego.
