Przełącznik poziomu cieczy z kamertonem jest rodzajem przełącznika kontroli poziomu cieczy.Kamerton jest wzbudzany przez kryształ, aby wytworzyć wibracje.Gdy kamerton jest zanurzony w cieczy, częstotliwość drgań zmienia się, a zmiana częstotliwości jest wykrywana przez obwód elektroniczny i wysyła wartość przełącznika.
Zasada:
Element wibracyjny (kamerton) wibruje z określoną mechaniczną częstotliwością rezonansową pod napędem piezoelektrycznej ceramiki.Piezoceramika jest mocowana mechanicznie i dlatego nie jest ograniczona przez szoki temperaturowe.Po zetknięciu wibrującego elementu z mierzonym medium zmienia się częstotliwość drgań.Zintegrowana elektronika wykrywa tę zmianę częstotliwości drgań i przekłada ją na polecenia przełączania.Typowe zastosowania to ochrona przed przepełnieniem i zapobieganie pracy na biegu jałowym.Ze względu na prostą i solidną konstrukcję tego przyrządu, na pomiar w niewielkim stopniu wpływają właściwości fizyczne i chemiczne mierzonego medium.Nawet jeśli wibracje zewnętrzne są silne lub mierzone medium zostanie zmienione, pomiar nie ulegnie zmianie.

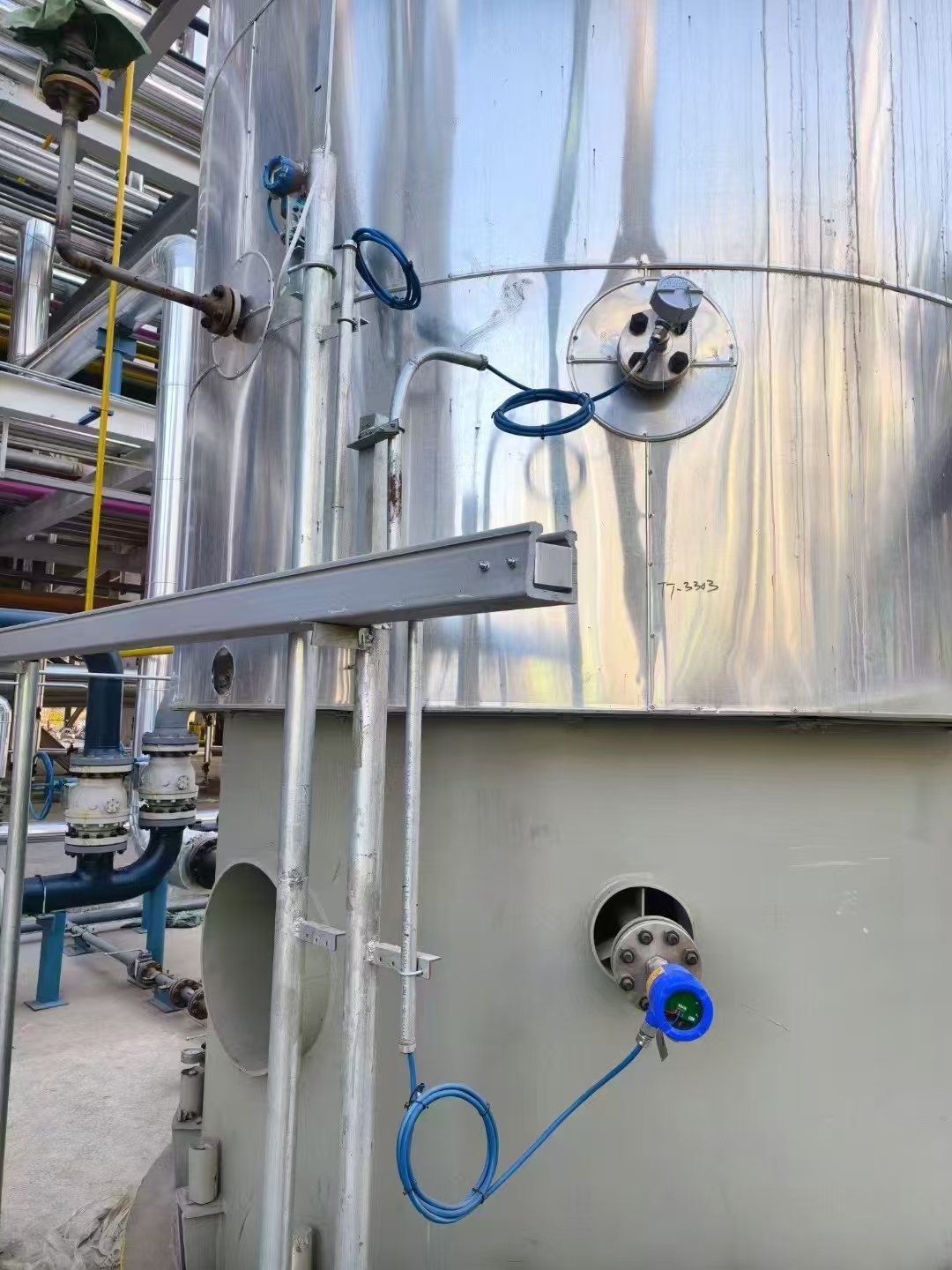

Ze względu na formę przyłącza kamertonowy czujnik poziomu można podzielić na: przyłącze kołnierzowe i przyłącze gwintowane.Jest instalowany głównie na zbiornikach magazynowych, pojemnikach i silosach za pomocą gwintów i kołnierzy i mierzy wysoki, średni i niski poziom stałego proszku lub cieczy i osiąga cel alarmu sygnału lub kontroli poziomu materiału poprzez zmianę częstotliwości wibracji .
Czujnik poziomu kamertonu jest niezbędnym przyrządem pomiarowym w zbiorniku magazynowym surowca, rurociągu transportowym i zbiorniku cieczy w fabryce.Można powiedzieć, że tak długo, jak zamontowany jest wysoce niezawodny czujnik poziomu kamertonu, pozycja poziomu cieczy może być inteligentnie kontrolowana.W przypadku zaoszczędzenia dużej ilości siły roboczej i zasobów materiałowych może to znacznie poprawić wydajność pracy fabryki.
Test pojedynczej maszyny przełącznika poziomu kamertonu
okablowanie:Przełącznik poziomu kamertonu składa się ogólnie z zestawu linii energetycznych i zestawu linii sprzężenia zwrotnego przekaźnika.Jeśli chodzi o podłączenie styków normalnie otwartych lub styków normalnie zamkniętych, jest to zwykle określane przez projektanta przyrządu.Każdy kamertonowy przełącznik poziomu jest wyposażony w zestaw styków przekaźnika, które są jednobiegunowe, dwukierunkowe.Przekaźnik jest używany tylko jako przełącznik i nie może bezpośrednio sterować alarmem lub innym sprzętem o dużej mocy do działania.Wszystkie sygnały sterujące są wyprowadzane z listwy zaciskowej w górnej części jednostki elektronicznej.Gdy zielone światło jest włączone, oznacza to, że przekaźnik działa normalnie, a gdy światło jest wyłączone, przekaźnik jest w stanie alarmu (gdy zasilanie jest wyłączone lub urządzenie ulegnie awarii, przekaźnik jest również w stanie alarmu) .
test:Ponieważ wskaźnik poziomu kamertonu jest włączony/wyłączony, nie ma potrzeby sprawdzania, czy jest dokładny, wystarczy sprawdzić, czy może działać normalnie.Metoda jest następująca: po włączeniu zasilania można usłyszeć wibracje kamertonu, dotknąć końca widełek ręką i użyć pozycji włączenia-wyłączenia multimetru, aby zmierzyć wyjście sygnału przełączającego za pomocą odpowiedniego kamertonu za dotknięciem dłoni.Jeśli mierzone medium jest nietoksyczną i nieszkodliwą cieczą lub ciałem stałym, można użyć pojemnika do pobrania próbki, a następnie włożyć widelec wibracyjny do medium, użyć medium zamiast dłoni do uszczypnięcia i użyć włącznika on-off bieg multimetru do pomiaru sygnału włącz-wyłącz przez kamerton i odpowiada temu dotyk medium.
Przypadek 1Nuonuo jest doskonałym instrumentarium.Dzisiaj otrzymałem wezwanie do naprawy czujnika poziomu kamertonu.Mówi się, że ten zegarek zawsze fałszywie alarmuje i nie może dokładnie wykryć poziomu stałego silosu.Nuonuo zgłosił mi: ten zegarek był wielokrotnie debugowany, korpus widelca wibracyjnego został oczyszczony i odłożony, można go używać przez kilka dni.Po kilku dniach znowu zawiódł i nie wiem jak to naprawić.
Na podstawie powyższego opisu dochodzę do następującego wniosku:1. Ten kamertonowy przełącznik poziomu służy do pomiaru cząstek stałych.2. Po wyczyszczeniu korpusu widelca wibracyjnego można go uruchomić na pewien czas.3. W silosie cząstek stałych jest dużo kurzu.
Podsumowując:Nuonuo i ja wzięliśmy odpowiednie narzędzia testowe, wspięliśmy się po drabinie do pozycji przełącznika poziomu kamertonu i sprawdziliśmy, czy jego napięcie wynosi 23,5 V, co mieści się w dopuszczalnym zakresie błędu.Podczas pomiaru styków przekaźnika będzie on przez chwilę włączany i wyłączany, co jest oczywiście niezgodne z rzeczywistym poziomem materiału.Po zdjęciu korpusu widelca wibracyjnego prądem okazało się, że jest on pokryty cienką warstwą stałego pyłu.Po wytarciu kurzu stałego, a następnie zmierzeniu styków przekaźnika, jest to zgodne z rzeczywistą sytuacją.Jednak takie postępowanie może rozwiązać tylko problem tymczasowego użytkowania i nie może zagwarantować, że będzie on trwale wolny od problemów.Wynika to oczywiście z faktu, że dokładność pomiaru jest zbyt wysoka, a element pomiarowy jest zbyt czuły.Postanowiłem więc przestroić go ponownie, poprosiłem Nuonuo o pobranie kilku próbek i postawienie ich obok mnie, obniżając czułość przełącznika poziomu kamertonu, testowałem to w samplach.aż do pełnego dopasowania do materiału.
Przypadek 2Pewnego dnia Nuonuo powiedział mi, że czujnik poziomu kamertonu w zbiorniku oleju resztkowego V-307 był od dłuższego czasu zepsuty i nigdy nie miałem okazji go naprawić.Tym razem w czołgu V-307 nie ma materiału, możemy go zdjąć do naprawy lub wymiany.
podsumowując:Doszedłem do tego kamertonowego sygnalizatora poziomu cieczy z Nuonuo za pomocą odpowiednich narzędzi testowych i przetestowałem jego napięcie na 24,5 V, co mieści się w dopuszczalnym zakresie błędu.Styk przekaźnika pomiarowego jest zawsze w stanie rozłączonym, co jest oczywiście niezgodne z rzeczywistym poziomem materiału.Nuonuo natychmiast wyjął zegarek i znalazł między wibracyjnymi widłami brud podobny do koksu, który zapobiegał wibracjom widelca i nie można go było wyciągnąć narzędziami, więc mógł go tylko zabrać do pomieszczenia konserwacyjnego i użyć pary Podgrzać go rozpuszczać.Gdy test jest całkowicie normalny, wracamy do pracy.
Przypadek 3Nuonuo przyszedł rano do biura i powiedział mi, że dwuprzewodowy czujnik poziomu został zainstalowany na zbiorniku V-208 i teraz nie działa prawidłowo.Napięcie bez obciążenia mierzone na miejscu wynosi 24V, a napięcie pomiarowe pod obciążeniem wynosi tylko 9,5V.
Podsumowując:Razem z Nuonuo doszedłem do tego kamertonowego czujnika poziomu cieczy z odpowiednimi narzędziami testowymi i wyjąłem multimetr do pomiaru napięcia, jak powiedział Nuonuo.Poszedłem do pomieszczenia szafy, aby sprawdzić, czy zasilanie tego miernika nie pochodzi z bariery ochronnej, ale z modułu systemu DCS.Po późniejszym omówieniu z instytutem projektowym to zasilanie nie jest odpowiednie, więc wykonawca jest zobowiązany do dodania bariery bezpieczeństwa i dostarczenia zasilania bezpośrednio z bariery bezpieczeństwa do tego licznika.
