| Nazwa marki: | NUOYINGJIAYE |
| Numer modelu: | NYRD701 |
| MOQ: | 1 pc |
| Cena £: | $450~$1700/pc |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 pcs/month |

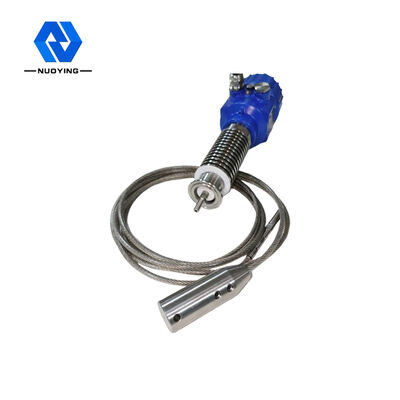

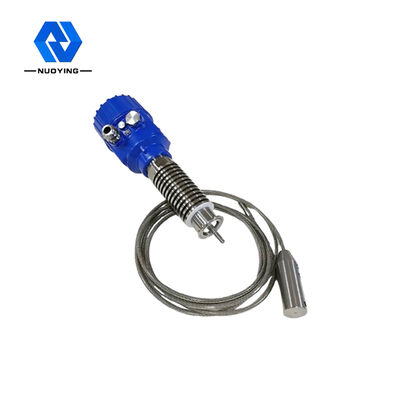

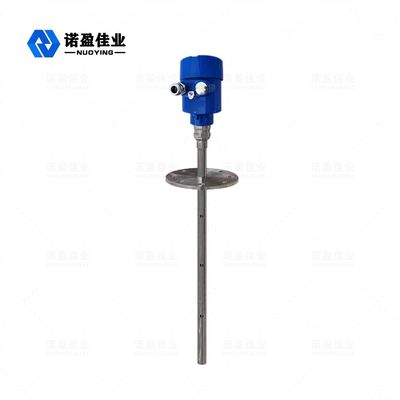

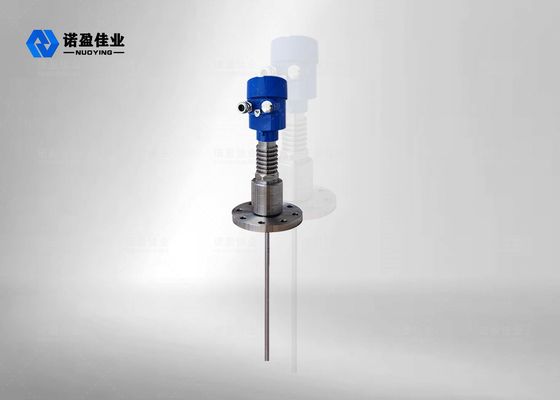

NYRD 701 Przewodnik poziomu fali radarowej SS304 SS316 Sonda prętowa -20 ≈ 80 °C
Zasada działania urządzenia NYRD 702 Guided Wave Radar Level Transmitter 6m Contactable High Accuracy
Wysokiej częstotliwości impuls mikrofalowy emitowany przez radar fal kierowanych rozprzestrzenia się wzdłuż elementu wykrywania ( stalowy kabel lub pręt) i napotyka medium pomiarowe.Z powodu nagłej zmiany stałej dielektrycznej, powoduje odbicie, a część energii impulsu odbija się z powrotem.Interwał czasu pomiędzy przenoszonym i odblaskowanym impulsem jest stosunkowy do odległości pomiarowego medium.
Ja...proces nput
Radar jest narzędziem pomiarowym opartym na zasadzie podróży w czasie.i czas pracy może być przekształcony w sygnał poziomu obiektu przez elementy elektroniczneSonda emituje impulsy wysokiej częstotliwości i rozprzestrzenia się wzdłuż sondy kablowej lub pręgowej.
Oproces wyjściowy
Wprowadzając wysokość pustego zbiornika E ((= zero), pełną wysokość zbiornika F ((= pełny zakres) i niektóre parametry zastosowania, parametry zastosowania automatycznie dostosowują licznik do środowiska pomiarowego,odpowiadający mocy wyjściowej 4-20mA.
Cechy konstrukcyjnez NYRD 702 Przewodniczący nadajnik poziomu fali radarowej 6m Kontaktowalny wysokiej dokładności
◎Przeprowadzony radar fal przyjmuje zaawansowaną technologię przetwarzania mikrofalowego i wyjątkową technologię przetwarzania Echo Discovery Echo, pomiar kontaktu, wysoką dokładność pomiaru,dokładniejsze pomiaryJednocześnie radar o kierowanej fali nie podlega wpływowi środowiska zewnętrznego, takiego jak średnia temperatura i przyczepność.
◎Miernik poziomu obiektu radarowego z serii 70X jest odpowiedni do różnych złożonych warunków pracy i zastosowań ze względu na różne tryby połączenia procesów i typy modułów wykrywania.Takie jak:: medium o wysokiej temperaturze, wysokim ciśnieniu i niskiej stałości dielektrycznej.
◎Pulsowy tryb pracy, niska moc emisji, można zainstalować w różnych pojemnikach metalowych i niemetalowych, bez szkody dla ludzkiego ciała i środowiska.
Parametry techniczne 30m Kontaktowalny i wysokiej dokładności NYRD 701 Kierowany Meter poziomu fali radarowej w wysokiej temperaturze, ciśnieniu
| Typowe zastosowanie | Płyn (niskiej dielektryczności Wbudowana cewka grzewcza, drabina,) |
| Pył (pył lotniczy, pył wapienny) | |
| Stałe (ziarno, żwir) | |
| Model produktu | NYRD701 |

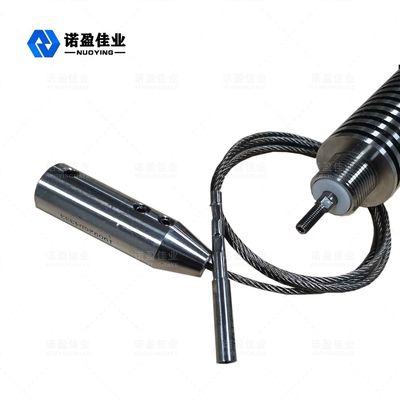

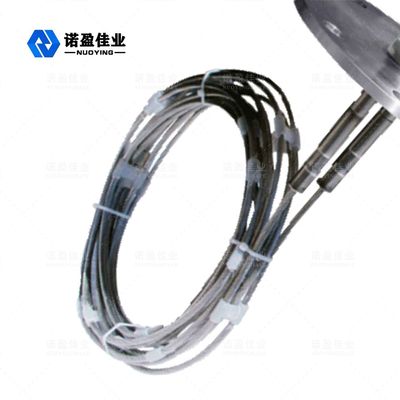

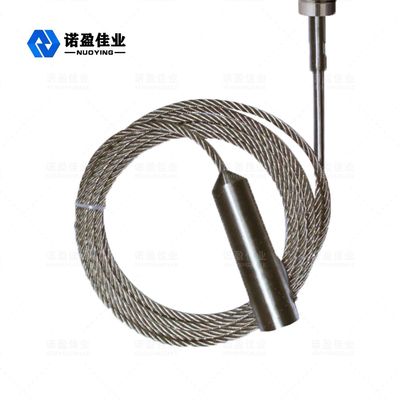

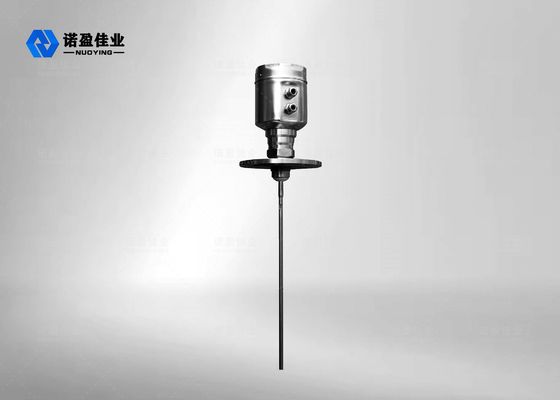

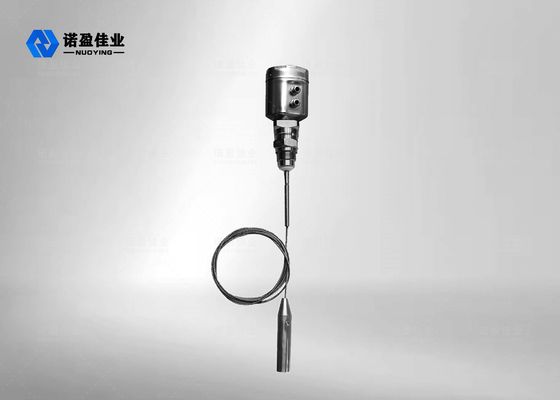

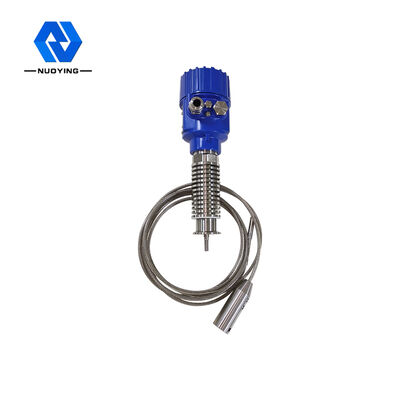

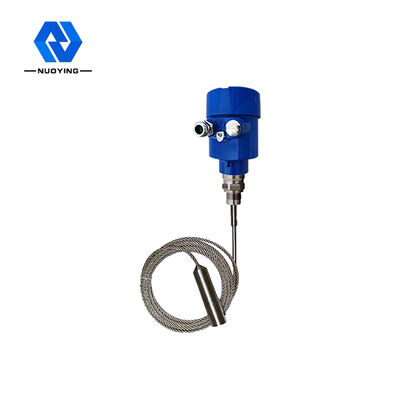

| Formularz anteny | Rodzaj kabla, rodzaj pręta, |

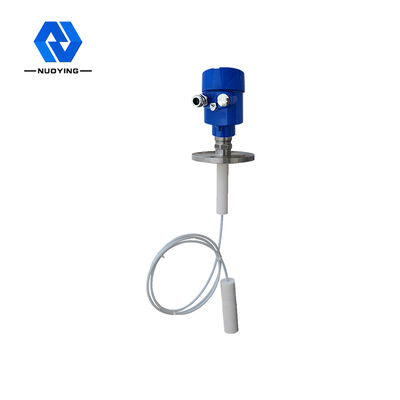

| Materiał antenowy | PTFE, 304, 316 |
| Pobieranie próbek ech | 55 razy /s |
| Zakres pomiarowy | 6 m, 30 m |
| Dokładność pomiaru | 00,05% ~ 0,1% F.S. |
| Zasilanie | 24VDC ((dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4... 20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40~ +130°C, -40~ +250°C,-40~ +500°C |
| Ciśnienie procesu | -0,1~2,0MPa,-0,1~4,0MPa |
| Połączenie z procesem | Węzeł, uchwyt, kołnierz, zacisk (nieobowiązkowy) |
| Interfejs elektryczny | M20 × 1,5, 1⁄2 " NPT |
| Stopień ochrony | IP 65, IP 67, IP 68 |
| Wartość odporna na wybuchy | ExdIICT6Gb |
※Uwaga:Produkt może być dostosowywany zgodnie ze specyficznymi wymaganiami użytkowników.
