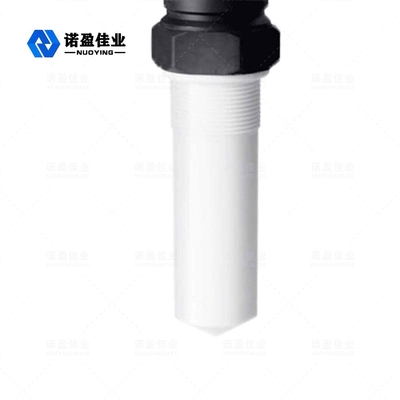

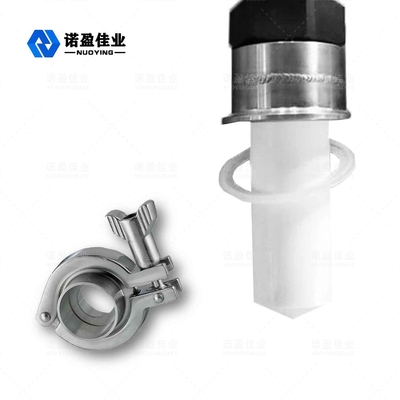

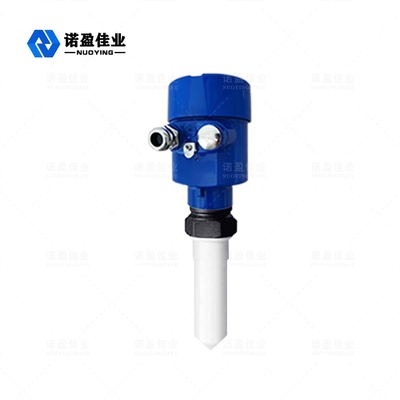

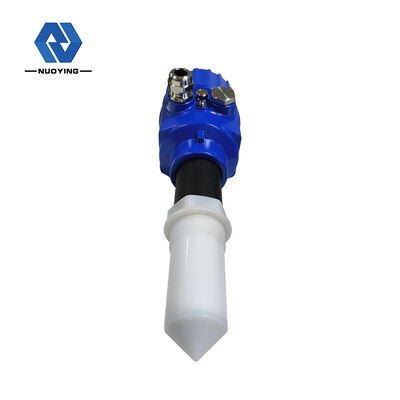

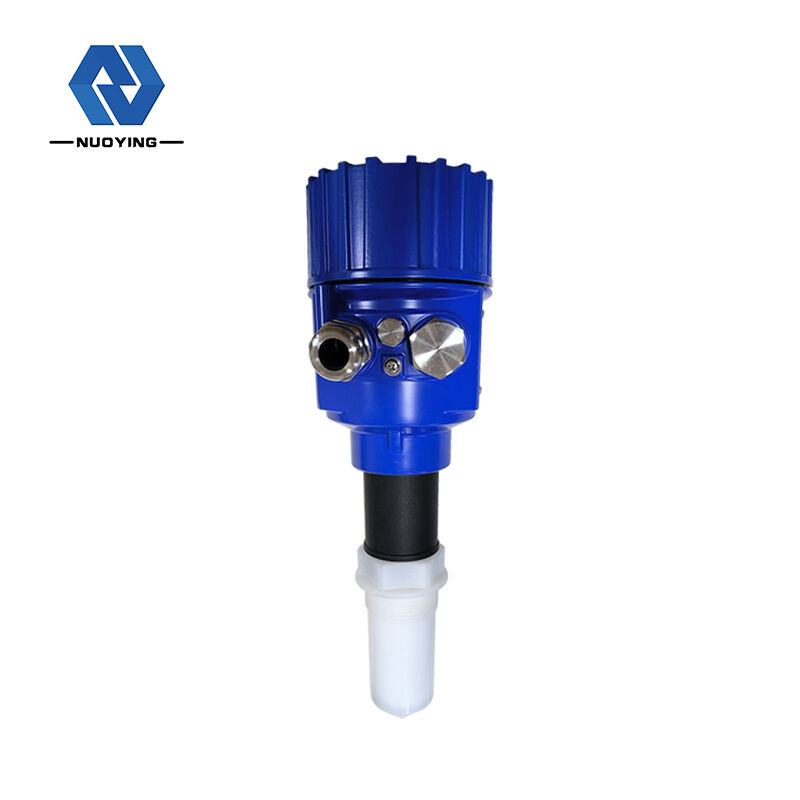

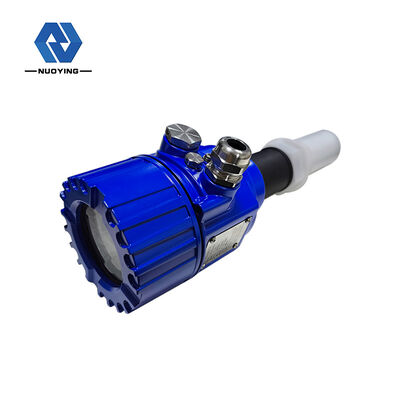

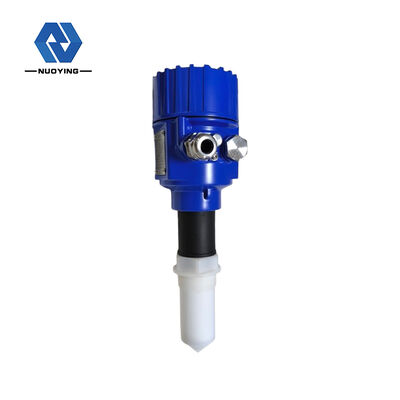

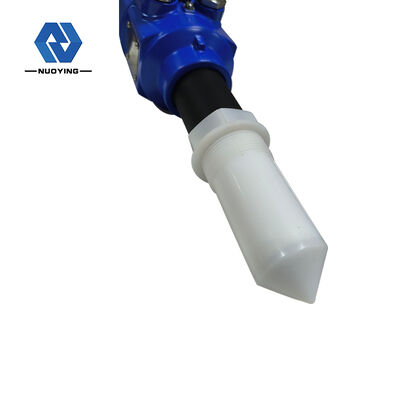

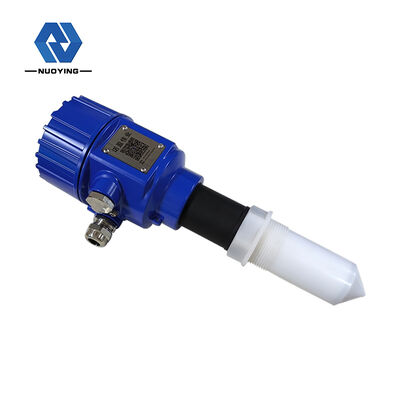

NYRD-805 Bezdotykowy przetwornik poziomu PTFE Zakres pomiarowy 0-10 m

26GHz NYRD-805 Poziom Miernik  Miernik

Radarowy miernik poziomu NYRD805 to wysokoczęstotliwościowy radarowy przyrząd pomiarowy o częstotliwości 26 GHz, z maksymalną odległością pomiaru 10 metrów. Antena została dodatkowo zoptymalizowana, a nowy szybki mikroprocesor może wykonywać szybszą analizę i przetwarzanie sygnału, dzięki czemu przyrząd może być stosowany w niektórych złożonych sytuacjach, takich jak para, pianka, kurz, krystalizacja, kondensacja itp.

Poziom Miernik  Debugowanie przyrząduParametr technicznyGdy w zbiorniku znajdują się przeszkody wpływające na pomiar, należy zainstalować reflektor, aby zapewnić prawidłowy pomiar. Rysunek 5: ①Prawidłowo, ②Nieprawidłowo

※ Uwaga: Produkty mogą być dostosowane do specyficznych wymagań użytkowników!Radar

Poziom Miernik  Debugowanie przyrządu Antena radarowa emituje wąskie impulsy mikrofalowe, które są przesyłane w dół przez antenę. Po dotknięciu przez impuls powierzchni mierzonego medium, jest on odbijany i ponownie odbierany przez system antenowy, a sygnał jest przesyłany do części elektronicznej i automatycznie konwertowany na sygnał poziomu (ponieważ prędkość propagacji impulsu jest bardzo wysoka, fala elektromagnetyczna dociera do celu i jest odbijana z powrotem do odbiornika. Czas potrzebny jest prawie natychmiastowy).Gdy w zbiorniku znajdują się przeszkody wpływające na pomiar, należy zainstalować reflektor, aby zapewnić prawidłowy pomiar. Rysunek 5: ①Prawidłowo, ②Nieprawidłowo

Poziom Miernik  Debugowanie przyrządu◎ Antena jest mała, łatwa w instalacji; radar bezkontaktowy, bez zużycia i bez zanieczyszczeń.Gdy w zbiorniku znajdują się przeszkody wpływające na pomiar, należy zainstalować reflektor, aby zapewnić prawidłowy pomiar. Rysunek 5: ①Prawidłowo, ②Nieprawidłowo

◎ Kąt wiązki jest mały, a energia skoncentrowana, co zwiększa zdolność echa i pomaga unikać zakłóceń.

◎ Martwa strefa pomiarowa jest mniejsza i może również dawać dobre wyniki w przypadku pomiaru małych zbiorników.

◎ Wysoki stosunek sygnału do szumu zapewnia lepszą wydajność nawet w warunkach zmiennych.

Radar

Poziom Miernik  Debugowanie przyrząduRadarowy miernik poziomu jest instalowany w odległości 1/4 lub 1/6 średnicy zbiornika. Uwaga: Minimalna odległość od ściany zbiornika powinna wynosić 500 mm: ①Płaszczyzna odniesienia, ②Środek pojemnika lub oś symetrii.Gdy w zbiorniku znajdują się przeszkody wpływające na pomiar, należy zainstalować reflektor, aby zapewnić prawidłowy pomiar. Rysunek 5: ①Prawidłowo, ②Nieprawidłowo

Poziom Miernik  Debugowanie przyrząduZbiornik stożkowy nie może być instalowany nad wlotem. Uwaga: Należy podjąć środki ochrony przed słońcem i deszczem podczas instalacji na zewnątrz. Rysunek 4: ①Prawidłowo, ②NieprawidłowoGdy w zbiorniku znajdują się przeszkody wpływające na pomiar, należy zainstalować reflektor, aby zapewnić prawidłowy pomiar. Rysunek 5: ①Prawidłowo, ②Nieprawidłowo

• Radar

Poziom Miernik  Debugowanie przyrząduJak zapewnić zgodność instalacji z wymaganiami IP67:

Upewnij się, że głowica uszczelniająca nie jest uszkodzona.

• Upewnij się, że kabel nie jest uszkodzony.
• Upewnij się, że używane kable spełniają specyfikacje połączeń elektrycznych. Zegnij kabel w dół przed wejściem do interfejsu elektrycznego, aby zapewnić, że woda nie wpłynie do obudowy, patrz ①
• Proszę dokręcić dławik kablowy, patrz ②
• Proszę zaślepić nieużywane połączenia elektryczne ślepymi wtyczkami, patrz ③
• Radar

Poziom Miernik  Debugowanie przyrząduMetoda 1: Wyświetlacz/Klawisze

Przyrząd jest debugowany za pomocą 4 przycisków na ekranie wyświetlacza. (Rysunek 7) ①LCD; ②Przycisk.

Metoda 2: Debugowanie z komputera nadrzędnego

Połącz się z górną kamerą przez HART (Rysunek 8)

①RS232 lub USB; ②Radarowy miernik poziomu; ③Adapter HART; ④Rezystor 250Ω

Metoda 3: Programowanie za pomocą programatora ręcznego HART

Programator ręczny HART (Rysunek 9)

①RS232 lub USB; ②Radarowy miernik poziomu; ③Rezystor 250Ω
