| Nazwa marki: | NUOYINGJIAYE |
| Numer modelu: | NYRD701 |
| MOQ: | 1 pcs |
| Cena £: | $450 to $1700 /pcs |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 pcs/ pre month |

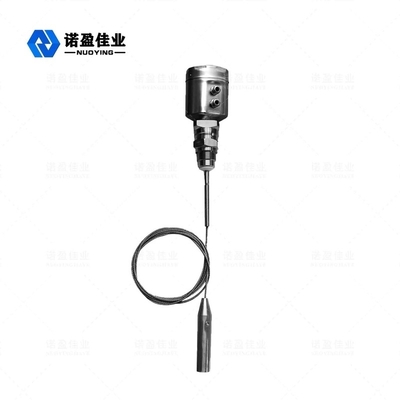

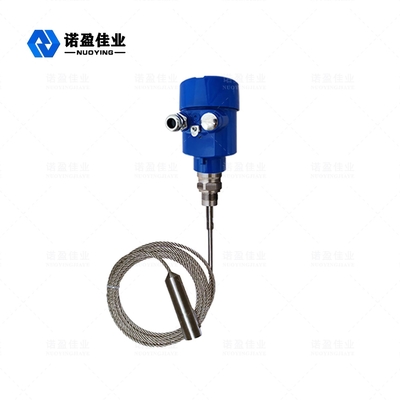

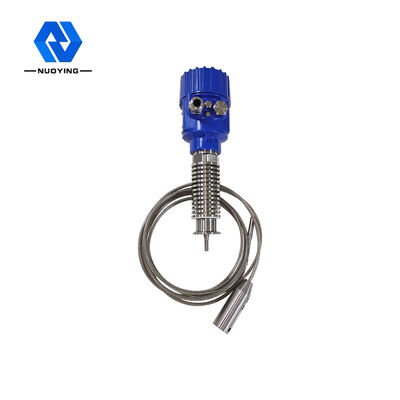

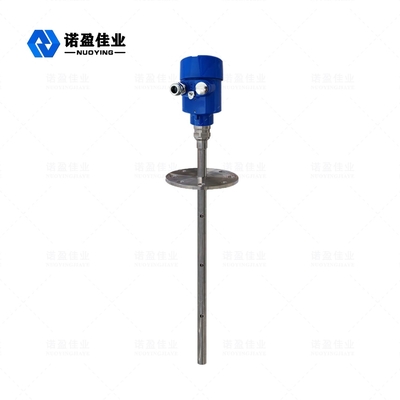

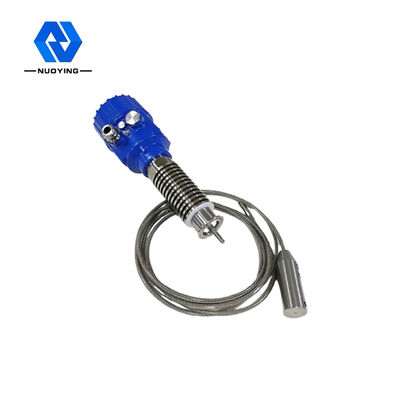

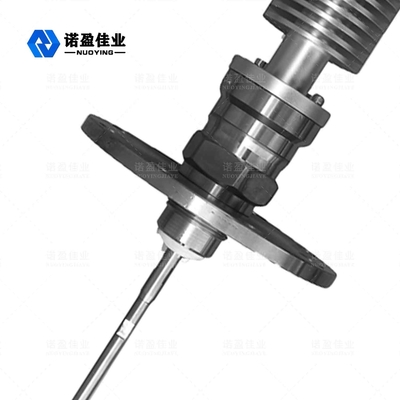

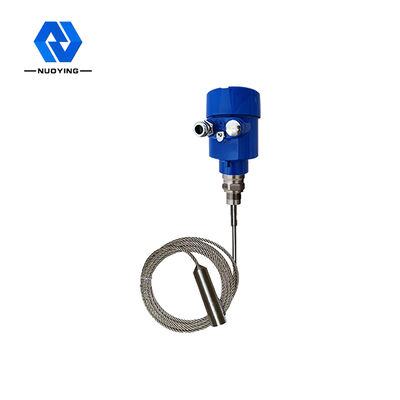

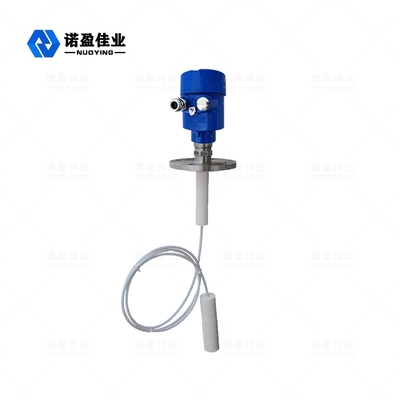

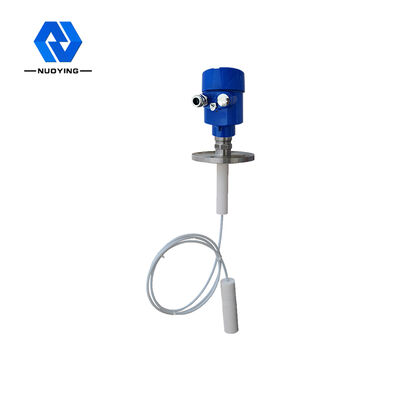

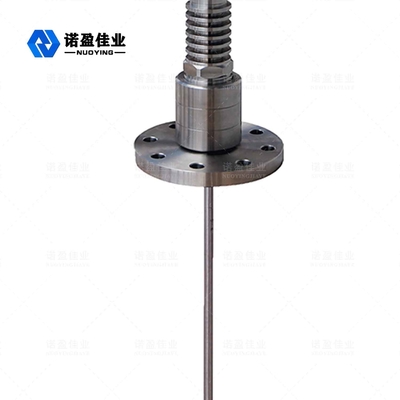

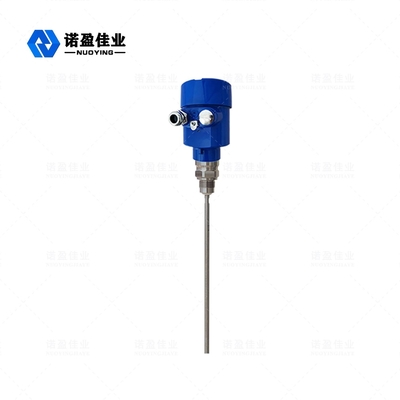

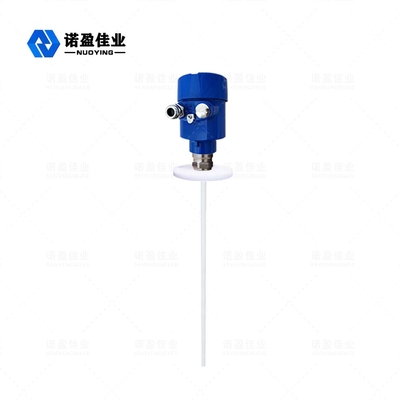

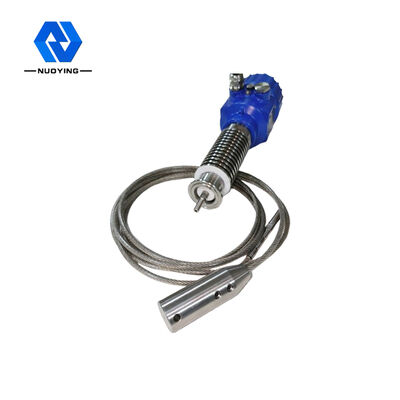

NYRD701 Kierowany nadajnik poziomu radarowy do ciągłego pomiaru poziomu płynów, past i osadów
NYRD701 Zasada działania nadajnika poziomu radaru sterowanego

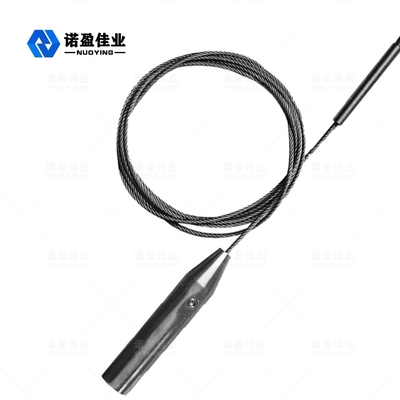

Wysokiej częstotliwości impuls mikrofalowy wysyłany przez radar fal kierowanych rozprzestrzenia się wzdłuż elementu wykrywania ( stalowy kabel lub stalowy pręt).powoduje odbicie z powodu nagłej zmiany stałej dielektrycznejInterwał czasu między przekazanym i odbiłym impulsem jest proporcjonalny do odległości od pomiaru.
Wprowadzenie:
Radar jest instrumentem pomiarowym opartym na zasadzie podróży w czasie.i czas pracy może być przekształcony w sygnał poziomu materiału za pomocą komponentów elektronicznych. Sonda wysyła impulsy wysokiej częstotliwości i rozprzestrzenia się wzdłuż kabla lub pręta sondy.i sygnał odległości jest przekształcany w sygnał poziomu materiału.
Odblaskowany sygnał jest przesyłany do układu elektronicznego przyrządu wzdłuż sondy kablowej lub prętowej.Mikroprocesor przetwarza sygnał i identyfikuje echo generowane przez impuls mikrofalowy na powierzchni materiałuPoprawne rozpoznawanie sygnału echo jest wykonywane przez oprogramowanie impulsowe.
Odległość D od powierzchni materiału jest proporcjonalna do podróży impulsu w czasie T:
D=C×T/2 (C jest prędkością światła).
Ponieważ odległość E od pustego zbiornika jest znana, poziom materiału L wynosi:
L=E-D
Wydajność:
Jest on ustawiony poprzez wprowadzenie wysokości pustego zbiornika E (= punkt zerowy), pełnej wysokości zbiornika F (= pełna skala) i niektórych parametrów zastosowania.Parametry zastosowania automatycznie dostosowują przyrząd do środowiska pomiarowego, odpowiadającej mocy wyjściowej 4-20mA.
NYRD701 Funkcja projektowa nadajnika poziomu radaru sterowanego
1Inteligentny miernik poziomu radaru wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i wyjątkową technologię przetwarzania echodykcji.dokładniejsze pomiaryJednocześnie radar z kierowaną falą jest odporny na przyczepność i nie podlega wpływowi temperatury zewnętrznej, takiej jak średnia temperatura i przyczepność.
2Różnorodność trybów łączenia procesów i rodzajów komponentów wykrywających sprawiają, że sterowane radarówki dla fal 70X nadają się do różnych złożonych warunków pracy i zastosowań.Takie jak wysoka temperatura, wysokiego ciśnienia i niskiej stałości dielektrycznej.
3W trybie pracy impulsowej produkt ma niezwykle niską moc emisji i może być zainstalowany w różnych pojemnikach metalowych i niemetalowych, bez szkody dla ciała ludzkiego i środowiska.
NYRD701 Parametry techniczne nadajnika poziomu radaru sterowanego
| Typowe zastosowanie | Płyn, pył, cząstki stałe |
| Materiał antenowy | Flexible cable,PTFE, 304 (nieobowiązkowe) |
| Zakres pomiarowy | 30m |
| Dokładność pomiaru | 00,05%-0,1%F.S. |
| Zasilanie | 24VDC ((Dwie linie, cztery linie) |
| Średnia temperatura | -40~+130°C,-40~+250°C |
| Ciśnienie procesu | -0,1 do 4,0 MPa |
| Połączenie z procesem | Węzeł, kołnierz (nieobowiązkowy) |
| Poziom ochrony | IP67 |
| Wartość odporna na wybuchy | Exia II CT6 |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Uwaga: Produkty mogą być dostosowywane zgodnie ze specyficznymi wymaganiami użytkowników.
NYRD701 Poligon zastosowań nadajnika poziomu radaru sterowanego
1Elektrownie: zbiorniki, pompy silosowe, łodygy parowe, magazyny popiołów, zbiorniki oleju itp.
2Powierzchnie naftowe: zbiorniki do przechowywania ropy naftowej, zbiorniki do przechowywania rafinowanej ropy naftowej, trójfazowe separatory, zbiorniki osadzenia, zbiorniki ścieków, zbiorniki do wiercenia błota itp.
3.chemiczne: wieża destylacyjna ropy naftowej, silos surowców, silos pośredni, zbiornik reakcyjny, zbiornik amoniaku, zbiornik asfaltowy itp.
4Metallurgia: silosy surowców, silosy materiałów pomocniczych, zbiorniki buforowe z ogniwami elektrolitycznymi itp.
5Zasoby wodne: kanały, zbiorniki, nawadnianie gruntów rolnych, monitorowanie poziomu wód w rzece, ostrzeganie przed powodziami nagłymi, powodzie miejskie itp.
6Produkty spożywcze: fabryka soków, fabryka mleka, zbiornik do przechowywania surowego cukru, zbiornik do przechowywania pasty pomidorowej, zbiornik do przechowywania browaru itp.
7.Produkty farmaceutyczne: chińskie zbiorniki magazynowe, separatory, zbiorniki fermentacyjne itp.
8.Oczyszczanie wody: zbiorniki, studnie, zbiorniki oczyszczania wody, zbiorniki osadowania, głębokie studnie, sieci wody pitnej itp.
9Papier: silos z surowcem, wieża magazynowa, bęben suszący, silos z materiałem chemicznym itp.
10.Inne: Kamieniołom, kopalnia węgla, ochrona środowiska, budowa statków i inne gałęzie przemysłu.
