| Nazwa marki: | Nuoying JIAYE |
| Numer modelu: | NYRD806 |
| MOQ: | 1 SET |
| Cena £: | 130USD - 9000USD |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 jednostek miesięcznie |

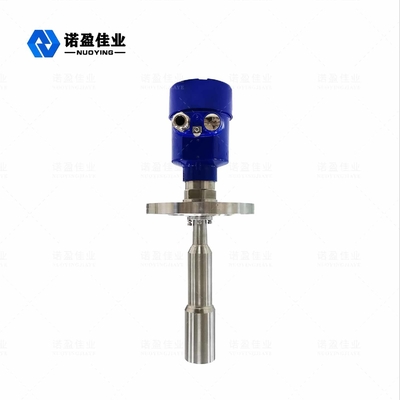

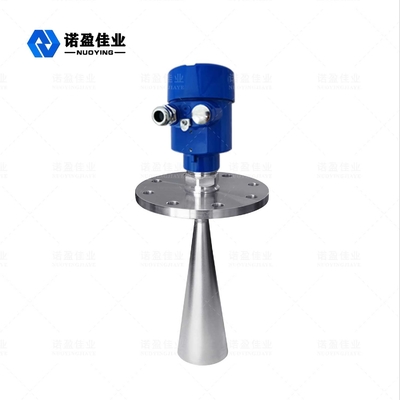

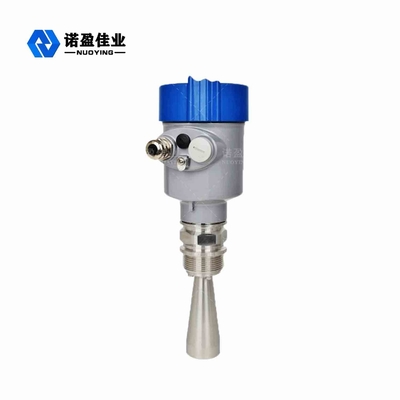

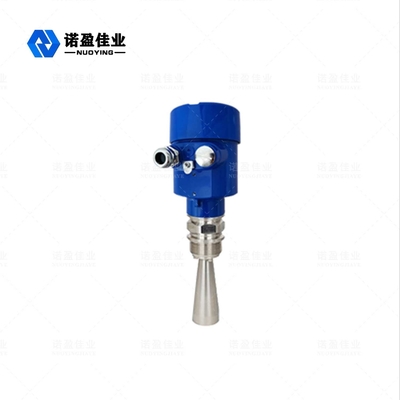

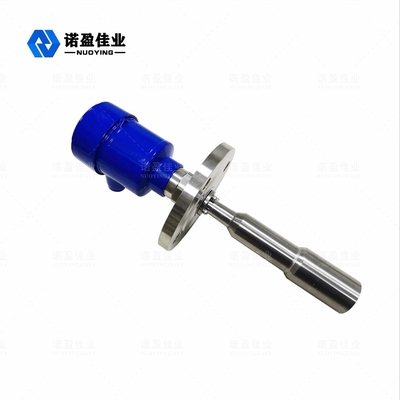

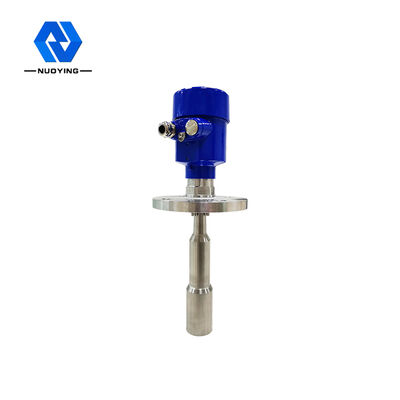

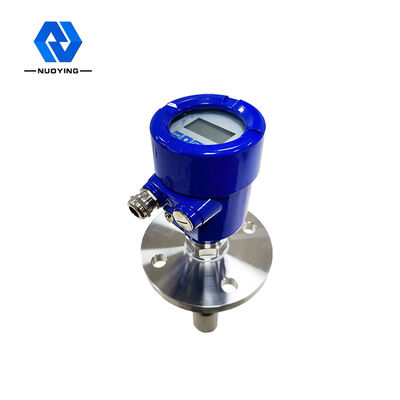

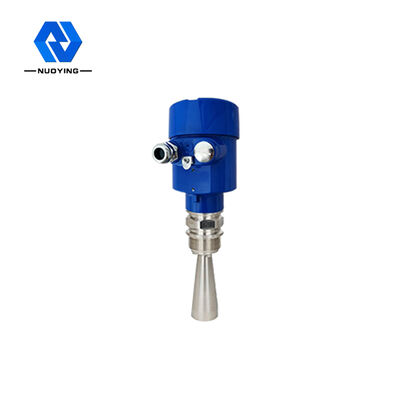

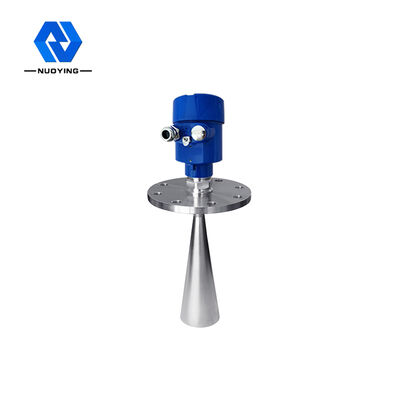

26GHz Radarowy poziom sygnału Mierzyciel fal Radarowy czujnik poziomu stałego Radar sterowany Radar Pomiar poziomu kwasu Wodny nadajnik
Przekaźnik poziomu radaruWprowadzenie produktu
Czujnik poziomu radaru z serii NYR D80X jest instrumentem do pomiaru poziomu radaru o wysokiej częstotliwości 26 Hz o maksymalnej odległości pomiaru 80 metrów.i nowy szybki mikroprocesor może wykonywać wyższą szybkość analizy sygnału przetwarzania tak, że instrument może być używany do niektórych złożonych warunków pomiarowych, takich jak czajnik reakcji, solidne przechowywanie.
Przekaźnik poziomu radaruParametry techniczne
| Model | NYRD-806 |
| Zastosowanie | Temperatura, ciśnienie i lekko korozyjny płyn |
| Zakres pomiarów | 30m |
| Materiał antenowy | 316L |
| Dokładność | ± 3 mm |
| Średnia temperatura | 40C ≈ 250°C |
| Ciśnienie procesu | 0.1 〜4.OMPa |
| Zasilanie | 24VDC (dwie linie, cztery linie) |
| Połączenie z procesem | Wsparcie, Flange. |
| Stopień ochrony | IP67 |
| Zakres częstotliwości | 26 GHz |
| Wartość odporna na wybuchy | Wyjście II C T6 Ga/ Wyjście II C T6 Gb |
| Wyjście sygnału | 4... 20mA/HART (dwa / cztery) RS485/Modbus... |
| Numer aktorstwa | Temperatura procesu |
| NYRD | 1 -40 〜+100°C |
| Model produktu | 2 -40 〜+130°C |
| 805 zasięg 10 m | 3 -40 〜+250°C |
| 806 zasięg30m | 4 -40 〜+400°C |
| 807 zasięg20m | Y Specjalny typ |
| 808 zasięg70m | Ciśnienie procesu |
| 809 zasięg35m | 1 -0,1 〜+0,3MPa |
| 810 zasięg 80m | 2 -0,1 〜+2,0MPa |
| - 86 metrów. | 3 -0,1~+4,0MPa |
| -87 metrów. | Y Specjalny typ |
| - Długoterminowy zasięg 30m, 80m | Zapewnienie |
| - Działalność 40 m. | Y Viton |
| -Dostęp SD40m | K. Kalrez |
| - Działalność TJ40m | Y Specjalny typ |
| Antenna/rozmiar/materiał | Materiał powłoki/ Ochrona |
| Antenna Battera / zapieczętowany róg / PTFE | A Aluminium/IP67 |
| B Antena Trąba / 46mm / 316L | D Aluminium (podwójna komora) /IP67 S SS 304/IP68 |
| C Antena trąbkowa / 76mm / 316L | Y Specjalny typ |
| D Antena trąbkowa / 96mm / 316L | Wartość odporna na wybuchy |
| E Antenna trąbka 121mm/316L | P Norma |
| F Antenna nachylona / 242mm 316L | L Exia IICT6 |
| P Antena płaska / PTFE | G Exd[ia] IICT6 |
| S Antenna kropli / PTFE | Y Specjalny typ |
| R Antenna prętowa / zapieczętowany róg / PFA | Interfejs elektryczny |
| Y Specjalny typ | M M20X1. 5 |
| Kontrola procesów | N 1/2 NPT |
| Połączenie węzłowe: G1%A | Y Specjalny typ |
| B Połączenie flensów: DN50 | Wyświetlacz |
| C Połączenie flensów: DN80 | Pas |
| D Połączenie paska: DN100 | X bez |
| E Połączenie flanszy: DN 150 | Strzał (jednostka: cm) |
| F Połączenie uniwersalnego kołnierza | x |
| G Instalacja zaciskowa | |
| H Instalacja stentu | |
| Y Specjalny typ | |
| Moc wyjściowa/zasilanie | |
| 2 4~20mA/24VDC dwukierunkowe | |
| 3 4~20mA/24VDC/Hart dwukierunkowy | |
| 4 4〜20mA/220VAC/Hart czterodrukowy | |
| 5 RS485/Modbus |
Uwaga: dostosowane na żądanie
Przekaźnik poziomu radaruZasada działania
Po tym, jak impuls dotknie powierzchni pomiarowego medium,odbija się z powrotem i ponownie przyjmowany przez system anteny, przesyłając sygnał do części obwodu elektronicznego automatycznie przekształcony w sygnał pozycji obiektu, ponieważ prędkość rozprzestrzeniania impulsu jest niezwykle szybka,Czas potrzebny na dotarcie fal elektromagnetycznych do celu i odbicie się od odbiornika jest niemal natychmiastowyPowierzchnia podstawy pomiarowej: dno nitki lub pokrywa flanszy
Uwaga: Użyj czasowania obiektów radarowych, aby zapewnić, że najwyższy poziom nie może wejść do ślepego obszaru pomiaru ((obszaru D na rysunku)
