| Nazwa marki: | NUOYINGJIAYE |
| Numer modelu: | NYRD-806 |
| MOQ: | 1 proc. |
| Cena £: | $450~$1700/pc |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 szt./miesiąc |

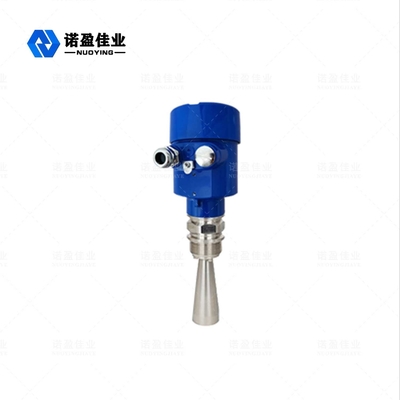

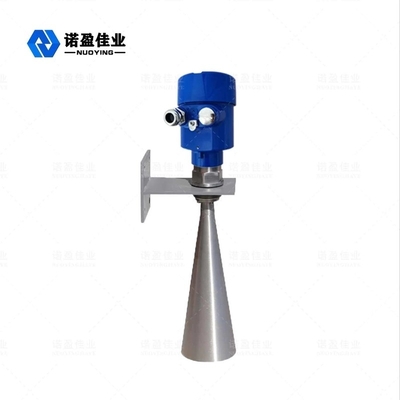

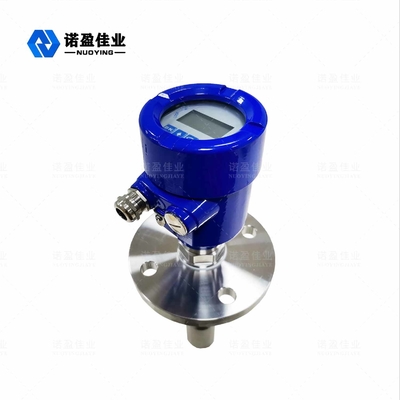

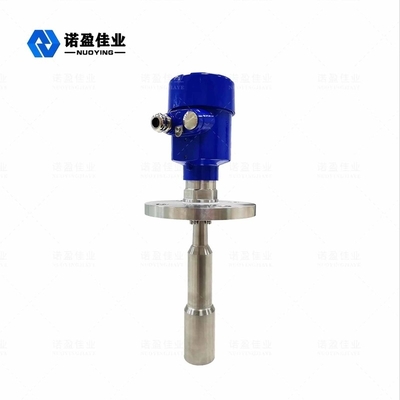

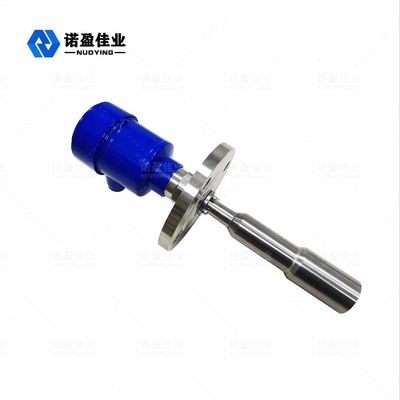

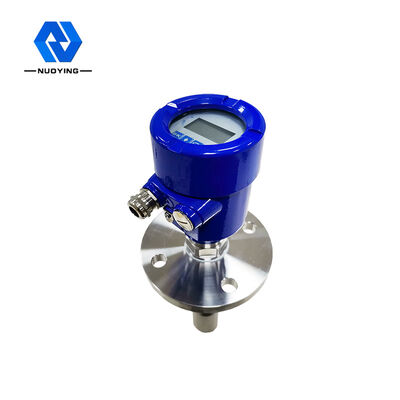

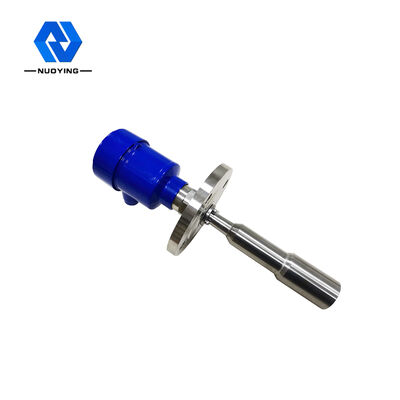

NYRD 806 26GHz Smart Radar Level Meter dla urządzeń do pomiaru poziomu antykorozyjnych i odpornych na korozję 4-20mA i RS485
Zasada działania inteligentnego radarowego miernika poziomu NYRD 806 26G dla cieczy odpornej na temperaturę/ciśnienie i lekko korozyjnej
Czujniki z serii Radarowy Miernik Poziomu (NYRD80X) to instrumenty pomiarowe radarowe o wysokiej częstotliwości 26 GHz, mierzące maksymalną odległość do 80 metrów.a nowe szybkie mikroprocesory mogą wykonywać analizę sygnału o wyższej prędkości i przetwarzanie, umożliwiając stosowanie licznika w złożonych warunkach pomiarowych, takich jak zbiorniki reakcyjne i zbiorniki stałych.
zgodnie z różnicą czasu ultradźwiękowego od startu, który ma być odbierany i o którym wiadomo, że określa poziom dźwięku,Sygnały mikrofalowe są przetwarzane przez urządzenia elektroniczne i ostatecznie przekształcane w sygnały elektryczne związane z poziomem obiektu
Punkt pomiaru: powierzchnia uszczelniająca dna lub flanszu nitki.
Uwaga: Przy użyciu współczynnika radarowego należy upewnić się, że najwyższy poziom materiału nie może wejść do ślepego obszaru pomiaru (obszaru pokazanego w D na rysunku).
Cechy projektowe inteligentnego miernika poziomu radarowego NYRD 806 26G dla cieczy odpornej na temperaturę/ciśnienie i lekko korozyjnej
◎ prawie odporne na korozję i pianę; nie podlega zmianom średniej gęstości, temperatury i ciśnienia.
◎Wielkość anteny jest niewielka, łatwa w montażu; radar bez kontaktu, bez zużycia, bez zanieczyszczenia.
◎ Poważne środowisko pyłowe ma niewielki wpływ na pracę wysokofrekwencyjnego miernika poziomu.
◎ Krótsza długość fali, lepsze odbicie na nachylonych powierzchniach.
◎ Kąt wiązki jest mały, energia jest skoncentrowana, co zwiększa zdolność echa i sprzyja uniknięciu obiektów zakłócających.
◎ pomiar niewidomej powierzchni jest mniejszy, ponieważ pomiar małych zbiorników również osiągnie dobre wyniki.
◎ Wysoki stosunek sygnału do hałasu, nawet w przypadku wahania, może również uzyskać lepszą wydajność.
W przypadku wahań można również uzyskać lepszą wydajność.
◎ Wysoka częstotliwość jest najlepszym wyborem do pomiaru stałego i nisko dielektrycznego medium.
Parametry techniczne z NYRD 806 26G Inteligentny miernik poziomu radaru dla cieczy odpornej na temperaturę/ciśnienie i lekko korozyjnej
| Typowe zastosowanie | Płyn odporny na temperaturę, na ciśnienie i lekko korozyjny |
|
model produktu |
NYRD806 |
| Formularz anteny | /Stik, kropla wody, płaska, trąbka, powierzchnia rzucona, soczewka |
| Materiał antenowy | 316 |
| zakres pomiarowy | 30m |
| dokładność pomiaru | 00,05% do 0,1% F.S. |
| Napięcie zasilania | 24VDC ((dwa przewody, cztery przewody) |
| wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40~+250 °C |
| Ciśnienie procesu | -0,1 do 4,0 MPa, |
| powiązanie procedury | uchwyt, płaszczyzna (nieobowiązkowa) |
| Interfejs elektryczny | M20*1.5,1⁄2 ′′NPT |
| poziom ochrony | IP67 (nieobowiązkowe) |
| klasyfikacja przeciwwybuchowa | Exia II CT6 |
※Uwaga:Produkt może być dostosowywany zgodnie ze specyficznymi wymaganiami użytkowników.
