Narzędzie pomiarowe poziomu metra Zbiornik monitorowania płynnej wody Urządzenie pomiarowe 26 ghz Cement Silo Sensor

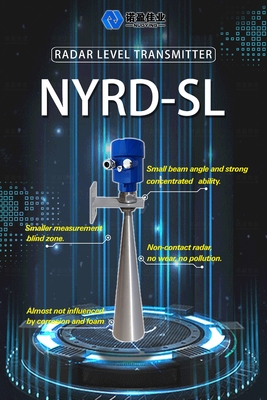

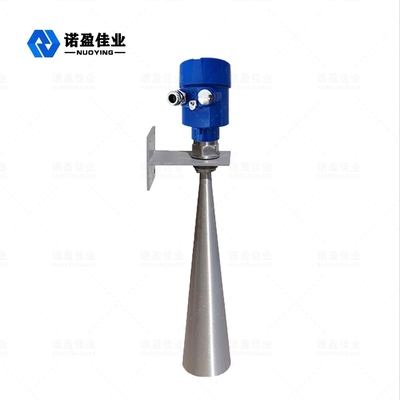

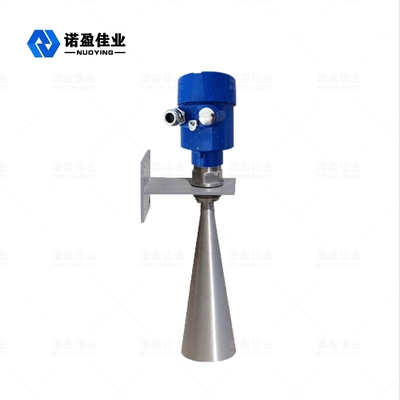

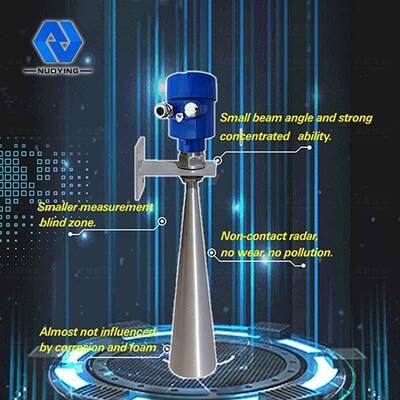

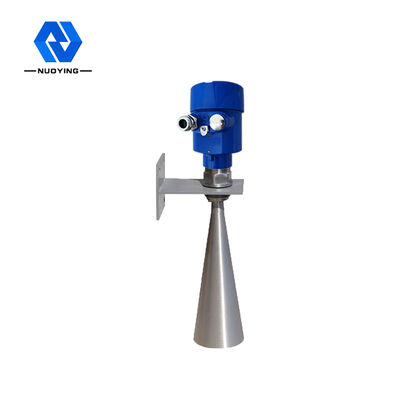

Radar NYRD-SL nadajnik poziomu
Przegląd
Parametry produktu

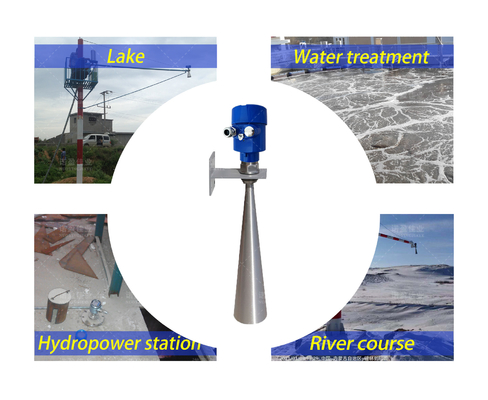

Typowe zastosowanie

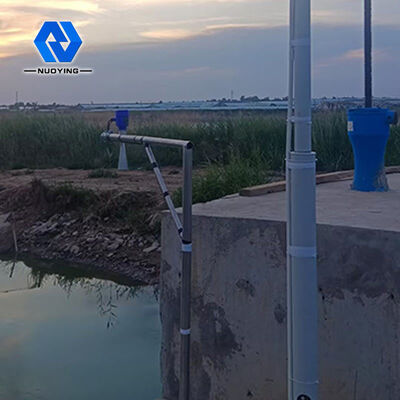

Odpływy, zbiorniki, rzeki, jeziora, płytki itd.
Materiał antenowy
316L (nieobowiązkowe)
Zakres pomiarowy
30m,80m (opcjonalnie)
Dokładność pomiaru
00,05%-0,1%F.S.
Zasilanie
24VDC ((Dwie linie, cztery linie)
Średnia temperatura
-40~+80°C
Połączenie z procesem
Przyczepka, płaszcz (opcjonalnie)
Ciśnienie procesu
0.1~2.0MPa
Wartość odporna na wybuchy
Wyjazd II CT6 (nieobowiązkowe)
Wymiary struktury powłoki miernika poziomu radaru (jednostka: mm)

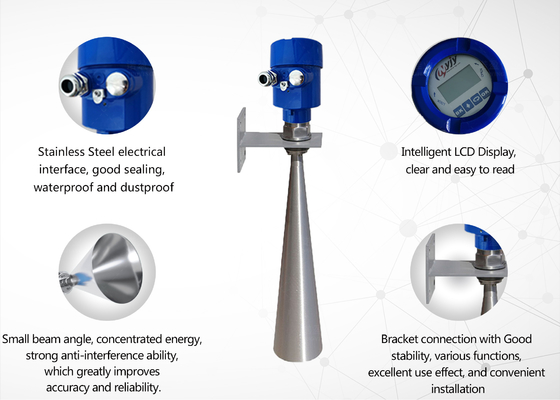

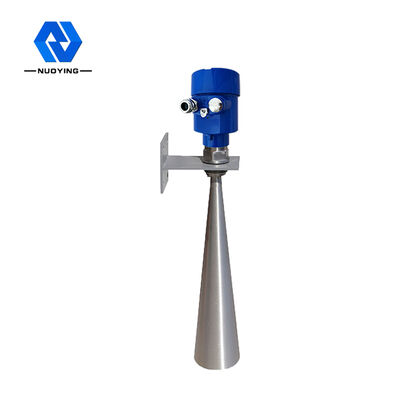

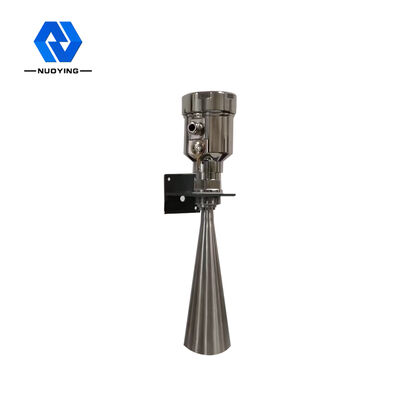

Istnieją dwa rodzaje mierników poziomu radaru: Jednym z nich jest odlewana powłoka aluminiowa, a drugim jest obudowa ze stali nierdzewnej. do wymogów klienta i stanu obiektu.
Opis produktów
Zasada działania nadajnika poziomu radaru NYRD-SL o częstotliwości 26 GHz
Czujnik poziomu radaru serii NYRD80X to instrument pomiarowy poziomu radaru o wysokiej częstotliwości 26 GHz o maksymalnej odległości pomiaru 80 m.Antenna pozycji obiektu radarowego emituje wąski impuls mikrofalowy, który jest przesyłany w dół przez antenęPo dotknięciu powierzchni medium pomiarowego fala impulsowa jest odbijana i ponownie odbierana przez system antenowy.Sygnał jest przesyłany do części obwodu elektronicznego i automatycznie przekształcony w sygnał na poziomie obiektu (ponieważ impulsy podróżują tak szybko, czas potrzebny, aby fala elektromagnetyczna dotarła do celu i odbiła się z powrotem do odbiornika jest niemal natychmiastowy).
Powierzchnia pomiaru: powierzchnia spirałowa dna lub powierzchnia uszczelniająca brzytki.
