Meter poziomu fali radarowej dla cieczy silnej korozji

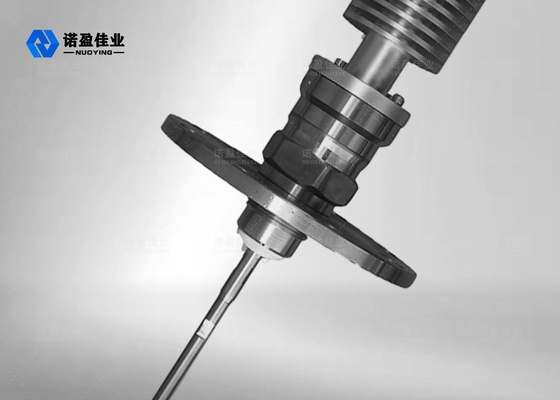

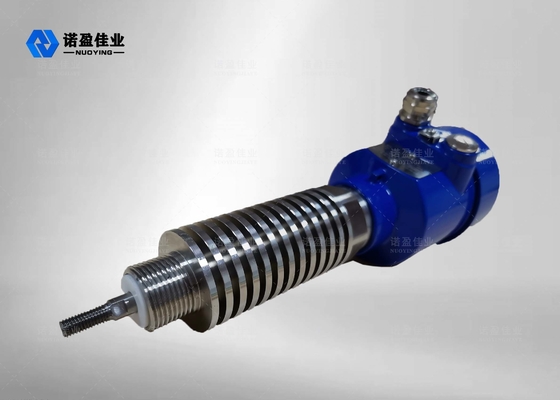

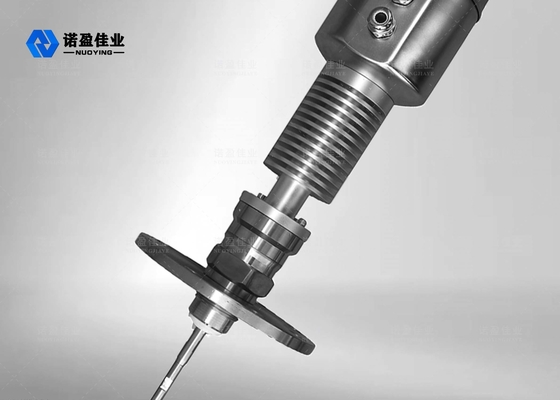

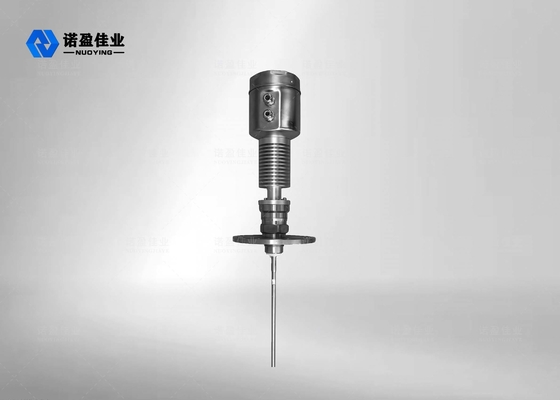

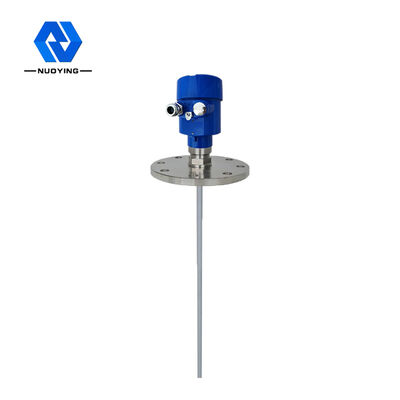

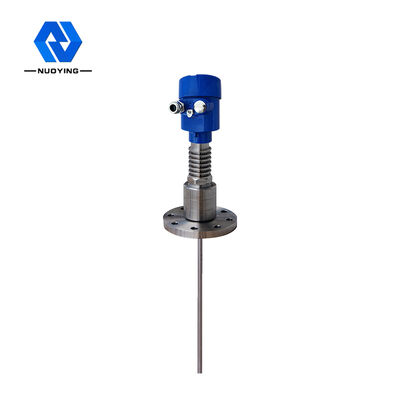

NYRD-703 nadajnik poziomu radaruPrzegląd
Parametry produktu
Typowe zastosowanie
Płynne
Materiał antenowy
304 (nieobowiązkowe)
Zakres pomiarowy
15 m
Zasilanie
24VDC ((Dwie linie, cztery linie)
Średnia temperatura
-40~500°C
Ciśnienie procesu
-0,1 do 4,0 MPa
Połączenie z procesem
Węzeł, kołnierz (nieobowiązkowy)
Wyjście sygnału
4...20mA/HART/RS485/Modbus...
Opis produktów
NYRD705 Zasada działania nadajnika poziomu radaru sterowanego
Wysokiej częstotliwości impuls mikrofalowy wysyłany przez radar fal kierowanych rozprzestrzenia się wzdłuż elementu wykrywania ( stalowy kabel lub stalowy pręt).powoduje odbicie z powodu nagłej zmiany stałej dielektrycznejInterwał czasu między przekazanym i odbiłym impulsem jest proporcjonalny do odległości od pomiaru. Wprowadzenie: Radar jest instrumentem pomiarowym opartym na zasadzie podróży w czasie.i czas pracy może być przekształcony w sygnał poziomu materiału za pomocą komponentów elektronicznych. Sonda wysyła impulsy wysokiej częstotliwości i rozprzestrzenia się wzdłuż kabla lub pręta sondy.i sygnał odległości jest przekształcany w sygnał poziomu materiału. Odblaskowany sygnał jest przesyłany do układu elektronicznego przyrządu wzdłuż sondy kablowej lub prętowej.Mikroprocesor przetwarza sygnał i identyfikuje echo generowane przez impuls mikrofalowy na powierzchni materiałuPoprawne rozpoznawanie sygnału echo jest wykonywane przez oprogramowanie impulsowe. Odległość D od powierzchni materiału jest proporcjonalna do podróży impulsu w czasie T: D=C×T/2 (C jest prędkością światła). Ponieważ odległość E od pustego zbiornika jest znana, poziom materiału L wynosi: L=E-D Wydajność: Jest on ustawiony poprzez wprowadzenie wysokości pustego zbiornika E (= punkt zerowy), pełnej wysokości zbiornika F (= pełna skala) i niektórych parametrów zastosowania.Parametry zastosowania automatycznie dostosowują przyrząd do środowiska pomiarowego, odpowiadającej mocy wyjściowej 4-20mA.
NYRD705 Funkcja projektowa nadajnika poziomu radaru sterowanego
1Inteligentny miernik poziomu radaru wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i wyjątkową technologię przetwarzania echodykcji.dokładniejsze pomiaryJednocześnie radar z kierowaną falą jest odporny na przyczepność i nie podlega wpływowi temperatury zewnętrznej, takiej jak średnia temperatura i przyczepność. 2Różnorodność trybów łączenia procesów i rodzajów komponentów wykrywających sprawiają, że sterowane radarówki dla fal 70X nadają się do różnych złożonych warunków pracy i zastosowań.Takie jak wysoka temperatura, wysokiego ciśnienia i niskiej stałości dielektrycznej. 3W trybie pracy impulsowej produkt ma niezwykle niską moc emisji i może być zainstalowany w różnych pojemnikach metalowych i niemetalowych, bez szkody dla ciała ludzkiego i środowiska.

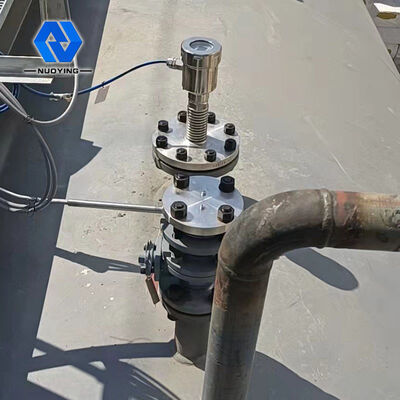

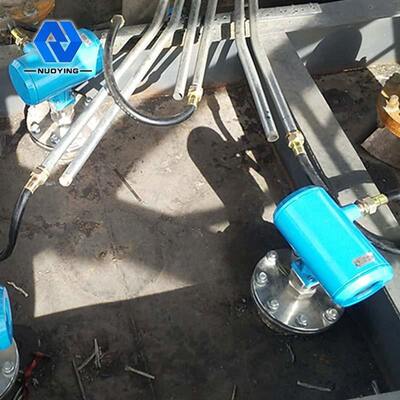

NYRD705 Poligon zastosowań nadajnika poziomu radaru sterowanego
1Elektrownie: zbiorniki, pompy silosowe, łodygy parowe, magazyny popiołów, zbiorniki oleju itp. 2Powierzchnie naftowe: zbiorniki do przechowywania ropy naftowej, zbiorniki do przechowywania rafinowanej ropy naftowej, trójfazowe separatory, zbiorniki osadzenia, zbiorniki ścieków, zbiorniki do wiercenia błota itp. 3Chemia: wieża destylacyjna ropy naftowej, silos surowców, silos pośredni, zbiornik reakcyjny, zbiornik amoniaku, zbiornik asfaltowy itp. 4Metallurgia: silosy surowców, silosy materiałów pomocniczych, zbiorniki buforowe z ogniwami elektrolitycznymi itp. 5Zasoby wodne: kanały, zbiorniki wodne, nawadnianie gruntów rolnych, monitorowanie poziomu wód w rzece, ostrzeganie o nagłych powodzeniach, powodzie miejskie, itd. 6Produkty spożywcze: fabryka soków, fabryka mleka, zbiornik do przechowywania surowego cukru, zbiornik do przechowywania pasty pomidorowej, zbiornik do przechowywania browaru itp. 7.Produkty farmaceutyczne: chińskie zbiorniki magazynowe, separatory, zbiorniki fermentacyjne itp. 8.Oczyszczanie wody: zbiorniki, studnie, zbiorniki oczyszczania wody, zbiorniki osadowania, głębokie studnie, sieci wody pitnej itp. 9Papier: silos z surowcem, wieża magazynowa, bęben suszący, silos z materiałem chemicznym itp. 10.Inne: Kamieniołom, kopalnia węgla, ochrona środowiska, budowa statków i inne gałęzie przemysłu.
