1.8GHz NYRD-702 Fabryczna sprzedaż bezpośrednia Wysokiej dokładności sterowany fal radar poziomem pomiaru nadajnika z 4-20mA wyjścia

1.8GHz NYRD-702 Fabryczna sprzedaż bezpośrednia Wysokiej dokładności sterowany fal radar poziomem pomiaru nadajnika z 4-20mA wyjścia

Nazwa marki:	NUOYING
Numer modelu:	NYRD-702
MOQ:	1 PCS
Cena £:	$350 to $319/pcs
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1000 sztuk miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Xi'an, Shaanxi, Chiny

Orzecznictwo:

CE, SIL, ATEX

Stopień:

Przemysłowy

Gwarancja:

12 miesięcy

Indywidualne wsparcie:

OEM, ODM

Nazwa handlowa:

NUOYING

Typowa aplikacja:

Urządzenie do wykrywania zbiornika cieczy

Pomiar dokładności:

0,05%-0,1% FS

Zasilanie:

24 V prądu stałego

Połączenie procesu:

gwint, kołnierz (opcjonalnie)

Średnia temperatura:

-40~+130 ℃

Tworzywo:

nierdzewny

Sygnał wyjściowy:

4-20 mA/0-5 V/0-10 V/RS485

Szczegóły pakowania:

60*30*30 cm

Możliwość Supply:

1000 sztuk miesięcznie

Opis produktu

1.8GHz NYRD-702 Sprzedaż bezpośrednia z fabryki Wysokiej dokładności radarowy miernik poziomu z falą prowadzoną z wyjściem 4-20mA

Nadajnik poziomu radarowego NYRD-702Przegląd

Opis produktu

Zasada działania nadajnika poziomu radarowego z falą prowadzoną NYRD702

Impuls mikrofalowy o wysokiej częstotliwości emitowany przez radar z falą prowadzoną przemieszcza się wzdłuż zespołu detekcyjnego (stalowa linka lub stalowy pręt). Po napotkaniu mierzonego medium, stała dielektryczna ulega zmianie, powodując odbicie, a część energii impulsu jest odbijana z powrotem. Przedział czasowy między impulsem wysłanym a impulsem odbitym jest wprost proporcjonalny do odległości od mierzonego medium.

Wejście: Radar z falą prowadzoną jest przyrządem pomiarowym opartym na zasadzie czasu przelotu. Fala radarowa porusza się z prędkością światła, a czas pracy może być przeliczony na sygnał poziomu za pomocą elementów elektronicznych. Sonda wysyła impulsy o wysokiej częstotliwości, które propagują się wzdłuż sondy kablowej lub prętowej. Gdy impulsy napotkają powierzchnię materiału, są odbijane z powrotem i odbierane przez odbiornik w przyrządzie, a sygnał odległości jest przeliczany na sygnał poziomu.

Sygnał impulsu odbitego jest przesyłany do obwodu elektronicznego przyrządu wzdłuż sondy kablowej lub prętowej.
Mikroprocesor przetwarza sygnał i rozpoznaje echo generowane przez impuls mikrofalowy na powierzchni materiału. Identyfikacja prawidłowego sygnału echa jest zakończona przez oprogramowanie impulsowe. Odległość D od powierzchni materiału jest proporcjonalna do czasu przelotu T impulsu: D=C×T/2 (gdzie C to prędkość światła). Ponieważ odległość E pustego zbiornika jest znana, poziom wynosi: L=E-D

Wyjście:Poprzez wprowadzenie wysokości pustego zbiornika E (= punkt zerowy), wysokości pełnego zbiornika F=(pełna skala) i niektórych parametrów aplikacji do ustawienia, parametry aplikacji automatycznie dostosują przyrząd do środowiska pomiarowego, co odpowiada wyjściu 4-20mA.

Parametry produktu

Typowe zastosowanie	ciecz, proszek, cząstki stałe
model produktu	NYRD-702
Materiał anteny	Pręt/304/PTFE
zakres pomiarowy	6m
dokładność	±1mm
Zasilanie	24VDC (dwuprzewodowe, czteroprzewodowe)
wyjście sygnału	4...20mA/HART/RS485/Modbus..
Temperatura medium	-40~+130 ℃, -40~+250 ℃
Ciśnienie procesowe	-0.1~4.0 MPa,
połączenie procesowe	gwint, kołnierz (opcjonalnie)

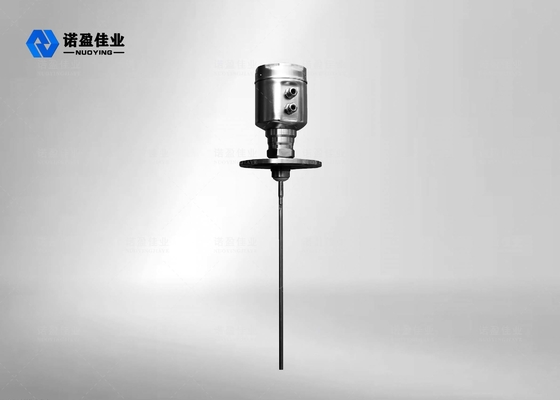

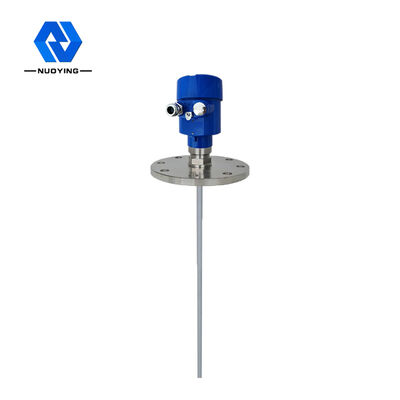

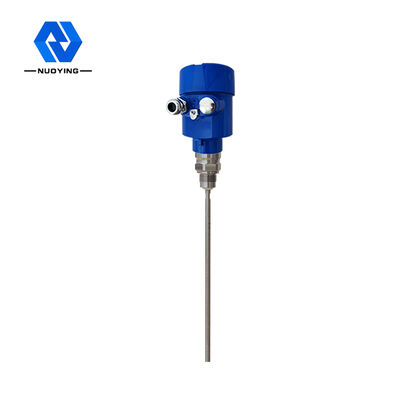

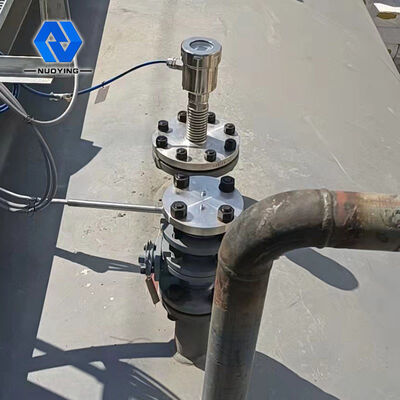

Szczegółowe obrazy

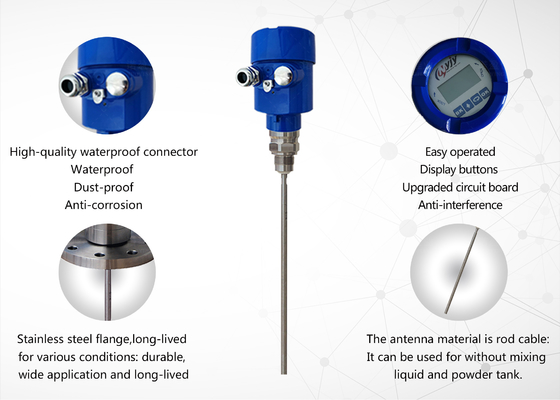

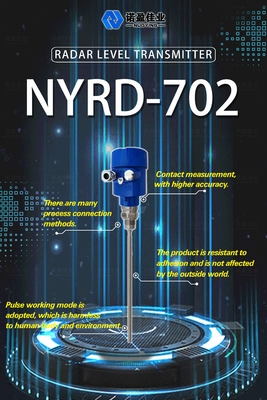

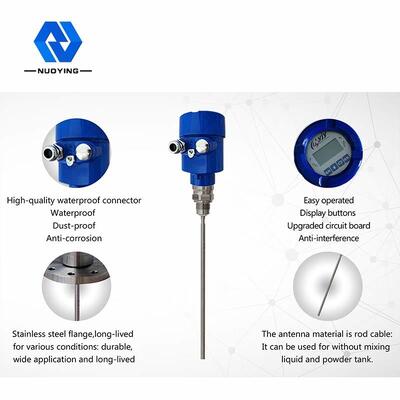

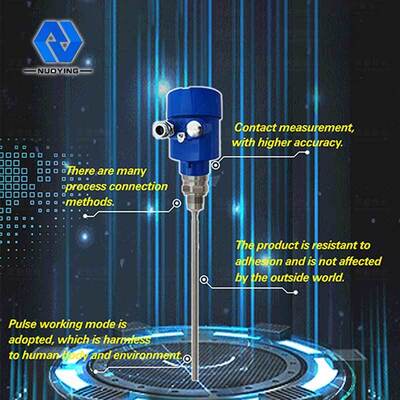

Cecha produktu

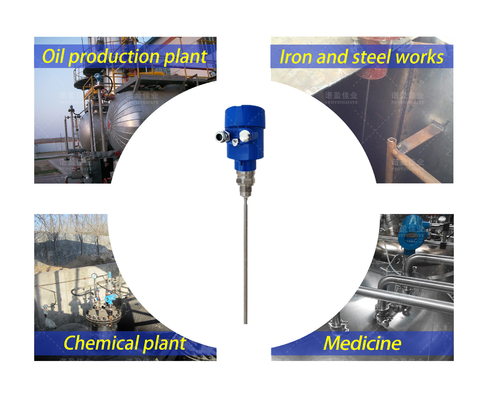

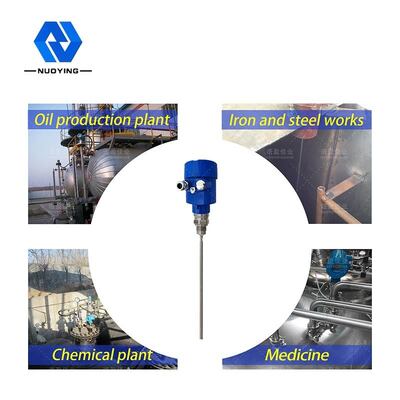

Różnorodne zastosowania

Klienci współpracujący

Certyfikat produktu
