| Nazwa marki: | NUOYING |
| Numer modelu: | NYRD705 |
| MOQ: | 1 proc. |
| Cena £: | $249~$489/pc |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 sztuk miesięcznie |
Producent czujników wysokiej temperatury NYRD705 Rod Type Guided Wave Radar Level Transmitter for Liquids with RS485 Output
NYRD705 Rod Typ Guided Wave Radar Poziom nadajnika Zasada działania
Wprowadzenie:
Radar z falami kierowanymi jest instrumentem pomiarowym opartym na zasadzie podróży w czasie.a czas pracy może być przekształcony w sygnał poziomu za pomocą komponentów elektronicznychSonda wysyła impulsy o wysokiej częstotliwości i rozprzestrzenia się wzdłuż kabla lub pręta.odbijają się z powrotem i są odbierane przez odbiornik w przyrodzie, a sygnał odległości jest przekształcany w sygnał poziomu.
Odblaskowany sygnał impulsowy jest przesyłany do elektronicznego obwodu przyrządu wzdłuż kabla lub pręta.Mikroprocesor przetwarza sygnał i rozpoznaje echo generowane przez impuls mikrofalowy na powierzchni materiałuOdległość D od powierzchni materiału jest proporcjonalna do przemieszczania się impulsu w czasie T:D=C×T/2 (gdzie C jest prędkością światła)Ponieważ odległość E od pustego zbiornika jest znana, poziom wynosi: L=E-D
Wydajność:
Wprowadzając wysokość pustego zbiornika E ((= zero), pełną wysokość zbiornika F ((= pełny zakres) i niektóre parametry zastosowania, parametry zastosowania automatycznie dostosowują licznik do środowiska pomiarowego,odpowiadający mocy wyjściowej 4-20mA.
NYRD705 Rod Type Guided Wave Radar Level Transmitter Cechy projektowe
◎ Cpomiar ontact z wysoką dokładnością dla bardziej dokładnych wyników
◎ No wpływają na środowisko zewnętrzne, takie jak średnia temperatura, przyczepność itp.
◎ Nadaje się do różnych złożonych warunków pracy i zastosowań, takich jak wysoka temperatura, wysokie ciśnienie,Środkiniska stała dielektryczna itp.
◎ Można go zainstalować w różnych pojemnikach metalowych i niemetalowych, bez szkody dla ludzkiego ciała i środowiska.
NYRD705 Rod Type Guided Wave Radar Level TransmitterObszary zastosowań
1Elektrownie: zbiorniki, pompy silosowe, łodygy parowe, magazyny popiołów, zbiorniki oleju itp.
2Powierzchnia naftowa: zbiorniki do przechowywania ropy naftowej, zbiorniki do przechowywania rafinowanej ropy naftowej, zbiorniki osadujące, zbiorniki ścieków, zbiorniki do wiercenia błota itp.
3Chemiczne: wieża destylacyjna ropy naftowej, silos surowców, silos pośredni, zbiornik reakcyjny, zbiornik amoniaku, zbiornik asfaltowy itp.
4Metallurgia: silosy surowców, silosy materiałów pomocniczych, zbiorniki buforowe z ogniwami elektrolitycznymi itp.
5Zasoby wodne: kanały, zbiorniki, nawadnianie gruntów rolnych, monitorowanie poziomu wód rzek, ostrzeganie przed powodziami, powodzie miejskie itp.
NYRD705Rodzaj prętaPrzekaźnik poziomu radaru fal kierowanychParametry techniczne
| Model produktu | NYRD705 |
| Typowe zastosowanie |
Płyny, szczególnie do pomiarów płynów w środowiskach o wysokiej temperaturze i wysokim ciśnieniu |
| Materiał antenowy | 304 |
| Typ anteny | Antenny prętowe |
| Zakres pomiarowy | 6m, 15m |
| Dokładność pomiaru | ±1 mm |
| Zasilanie | 24VDC (dwuprzewodowy, czteroprzewodowy)) |
| Średnia temperatura | -40~+500°C |
| Połączenie z procesem | Węzeł, kołnierz (nieobowiązkowy) |
| Ciśnienie procesu | -0,1 do 4,0 MPa |
| Klasa ochrony | IP67 |
| Wartość odporna na wybuchy | Exia II CT6 (nieobowiązkowa) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Interfejs elektryczny | M20*1.5, 1⁄2 ′′NPT |
Uwaga: Produkty mogą być dostosowywane zgodnie ze specyficznymi wymaganiami użytkowników.

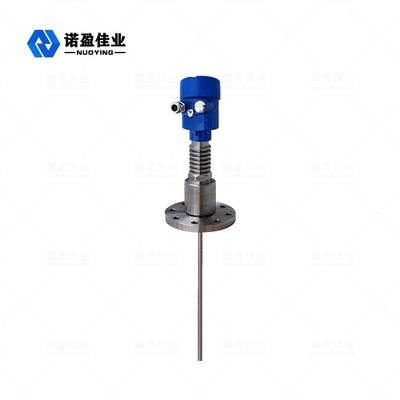

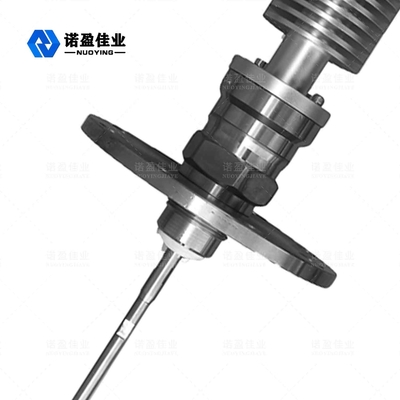

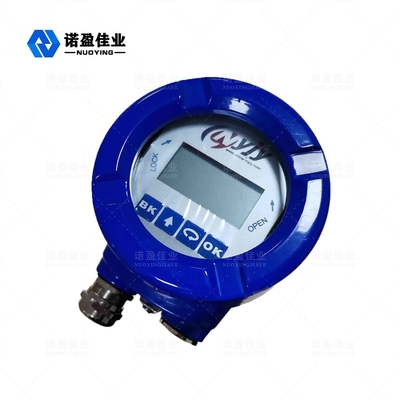

NYRD705Rodzaj prętaPrzekaźnik poziomu radaru fal kierowanychZwiązane zdjęcia
