Producent czujnika wysokiej temperatury NYRD702 Radarowy przetwornik poziomu z falą kierowaną NYRD702 do cieczy z wyjściem RS485

Czujnik temperatury wysokiej NYRD702 Przemiennik poziomu z falą radarową z falowodem typu prętowego z wyjściem RS485

Zasada działania przemiennika poziomu z falą radarową z falowodem typu prętowego NYRD702

Wejście:
Radar z falowodem to przyrząd pomiarowy oparty na zasadzie czasu przelotu. Fala radarowa porusza się z prędkością światła, a czas pracy można przeliczyć na sygnał poziomu za pomocą elementów elektronicznych. Sonda wysyła impulsy o wysokiej częstotliwości, które propagują się wzdłuż kabla lub sondy prętowej. Gdy impulsy napotkają powierzchnię materiału, odbijają się i są odbierane przez odbiornik w przyrządzie, a sygnał odległości jest przeliczany na sygnał poziomu.

Odbity sygnał impulsowy jest przesyłany do obwodu elektronicznego przyrządu wzdłuż kabla lub sondy prętowej. Mikroprocesor przetwarza sygnał i rozpoznaje echo generowane przez impuls mikrofalowy na powierzchni materiału. Identyfikacja prawidłowego sygnału echa jest realizowana przez oprogramowanie impulsowe. Odległość D od powierzchni materiału jest proporcjonalna do czasu przelotu T impulsu: D=C×T/2 (gdzie C to prędkość światła). Ponieważ odległość E pustego zbiornika jest znana, poziom wynosi: L=E-D

Wyjście:
Poprzez wprowadzenie wysokości pustego zbiornika E (= zero), wysokości pełnego zbiornika F (= pełny zakres) i niektórych parametrów aplikacji, parametry aplikacji automatycznie dostosują miernik do środowiska pomiarowego, odpowiadającego wyjściu 4-20mA.

Przemiennik poziomu z falą radarową z falowodem typu prętowego NYRD702 Cechy konstrukcyjne

◎ Pomiar kontaktowy z wysoką dokładnością dla bardziej precyzyjnych wyników

◎ Nie wpływa na niego środowisko zewnętrzne, takie jak temperatura medium, przyczepność itp.

◎ Nadaje się do różnych złożonych warunków pracy i zastosowań, takich jak wysoka temperatura, wysokie ciśnienie, media o niskiej stałej dielektrycznej itp.

◎ Może być instalowany w różnych metalowych i niemetalowych pojemnikach, bez szkody dla ludzkiego ciała i środowiska.

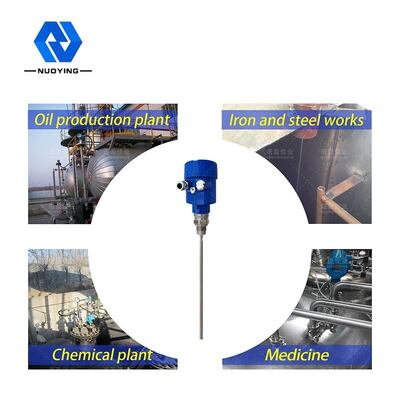

Przemiennik poziomu z falą radarową z falowodem typu prętowego NYRD702 Pola zastosowań

1. Elektrownie: Zbiorniki, pompy silosowe, kadzie parowe, magazyny popiołu, zbiorniki oleju itp.

2. Pola naftowe: Zbiorniki ropy naftowej, zbiorniki produktów rafinowanych, osadniki, zbiorniki ścieków, zbiorniki błota wiertniczego itp.

3. Chemia: Wieża destylacyjna ropy naftowej, silos surowców, silos pośredni, zbiornik reakcyjny, zbiornik amoniaku, zbiornik asfaltu itp.

4. Metalurgia: Silosy surowców, silosy materiałów pomocniczych, zbiorniki buforowe ogniw elektrolitycznych itp.

5. Zasoby wodne: Kanały, zbiorniki, nawadnianie pól uprawnych, monitorowanie poziomu wody w rzekach, ostrzeganie przed powodziami, powodzie miejskie itp.

NYRD702 Typ prętowy Przemiennik poziomu z falą radarową z falowodem Parametry techniczne

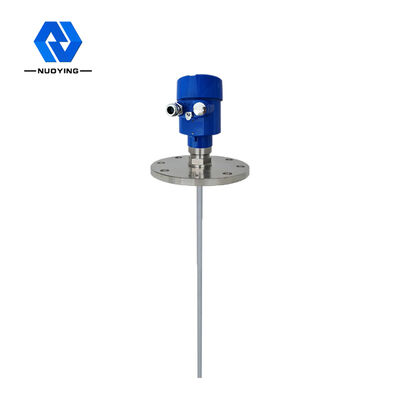

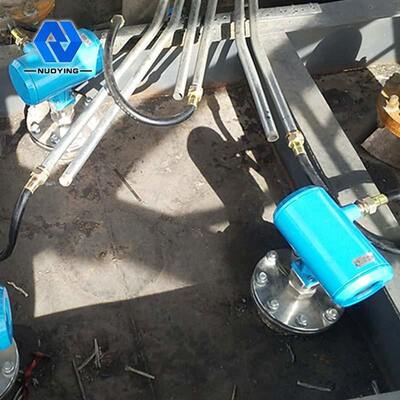

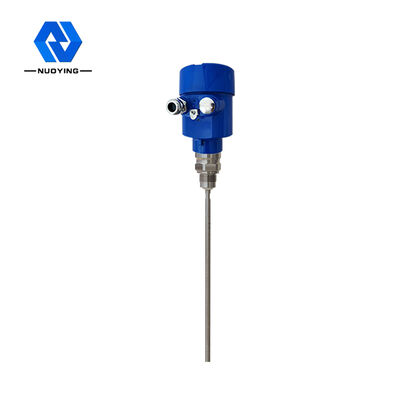

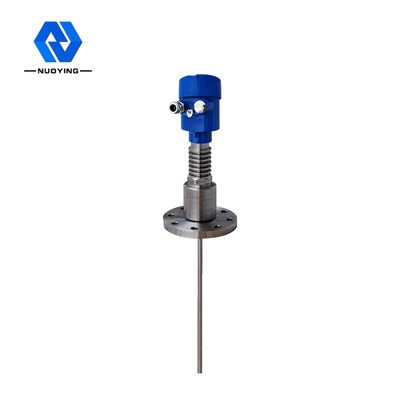

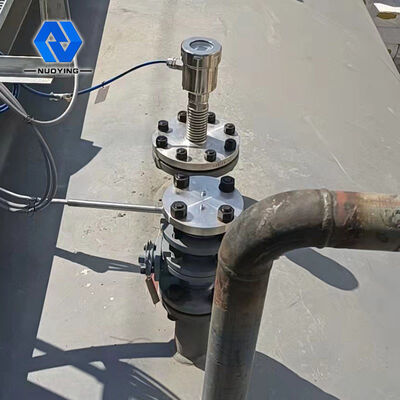

NYRD702 Typ prętowy Przemiennik poziomu z falą radarową z falowodem Powiązane zdjęcia
