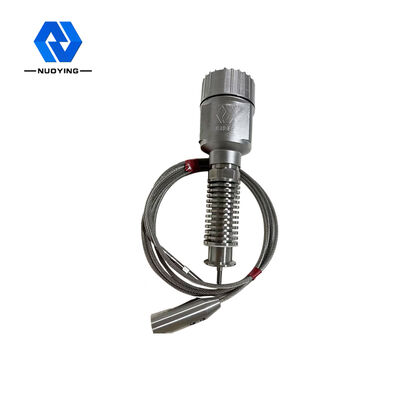

1.8GHz RS485 Przewodniczący czujnik poziomu fali radarowej z anteną kablową i czujnikiem poziomu radaru o dokładności ±1 mm Producent

1.8GHz RS485 Przewodniczący czujnik poziomu fali radarowej z anteną kablową i czujnikiem poziomu radaru o dokładności ±1 mm Producent

10,8 GHzFala kierowanaPrzekaźnik poziomu radaruZasada działania

Wprowadzenie:
Radar z falami kierowanymi jest instrumentem pomiarowym opartym na zasadzie podróży w czasie.a czas pracy może być przekształcony w sygnał poziomu za pomocą komponentów elektronicznychSonda wysyła impulsy o wysokiej częstotliwości i rozprzestrzenia się wzdłuż kabla lub pręta.odbijają się z powrotem i są odbierane przez odbiornik w przyrodzie, a sygnał odległości jest przekształcany w sygnał poziomu.

Odblaskowany sygnał impulsowy jest przesyłany do układu elektronicznego przyrządu wzdłuż kabla lub pręta.Mikroprocesor przetwarza sygnał i rozpoznaje echo generowane przez impuls mikrofalowy na powierzchni materiałuOdległość D od powierzchni materiału jest proporcjonalna do przemieszczania się impulsu w czasie T:D=C×T/2 (gdzie C jest prędkością światła)Ponieważ odległość E od pustego zbiornika jest znana, poziom wynosi: L=E-D

Wydajność:
Wprowadzając wysokość pustego zbiornika E ((= zero), pełną wysokość zbiornika F ((= pełny zakres) i niektóre parametry zastosowania, parametry zastosowania automatycznie dostosowują licznik do środowiska pomiarowego,odpowiadający mocy wyjściowej 4-20mA.

10,8 GHzFala kierowanaObszary zastosowań nadajnika radarowego

1Elektrownie: zbiorniki, pompy silosowe, łodygy parowe, magazyny popiołów, zbiorniki oleju itp.

2Powierzchnia naftowa: zbiorniki do przechowywania ropy naftowej, zbiorniki do przechowywania rafinowanej ropy naftowej, zbiorniki osadzenia, zbiorniki ścieków, zbiorniki do wiercenia błota itp.

3Chemiczne: wieża destylacyjna ropy naftowej, silos surowców, silos pośredni, zbiornik reakcyjny, zbiornik amoniaku, zbiornik asfaltowy itp.

4Metallurgia: silosy surowców, silosy materiałów pomocniczych, zbiorniki buforowe z ogniwami elektrolitycznymi itp.

5Zasoby wodne: kanały, zbiorniki, nawadnianie gruntów rolnych, monitorowanie poziomu wód rzek, ostrzeganie przed powodziami, powodzie miejskie itp.

6Produkty spożywcze: fabryka soków, fabryka mleka, zbiorniki piwnice itp.

7Produkty farmaceutyczne: chińskie zbiorniki magazynowe, separatory, zbiorniki fermentacyjne itp.

8Oczyszczanie wody: zbiorniki, studnie ściekowe, zbiorniki oczyszczania wody, zbiorniki osadowania, głębokie studnie, sieci wody pitnej itp.

9Papier: wieża magazynowa, silos do przechowywania materiałów chemicznych itp.

10Pozostałe: Kamieniołomy, ochrona środowiska, budowa statków i inne gałęzie przemysłu.

10,8 GHzFala kierowanaPrzekaźnik poziomu radaruParametry techniczne

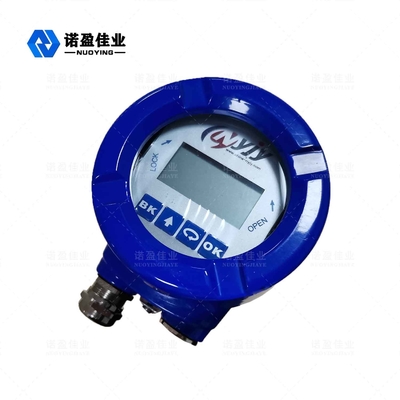

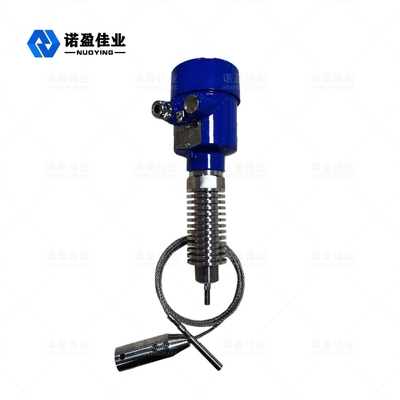

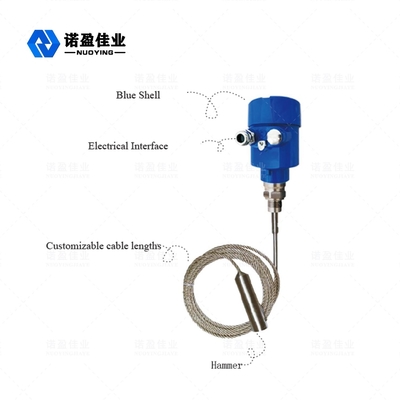

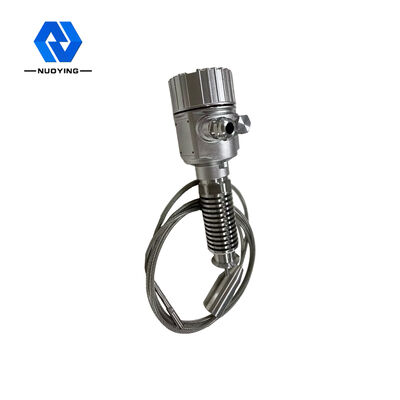

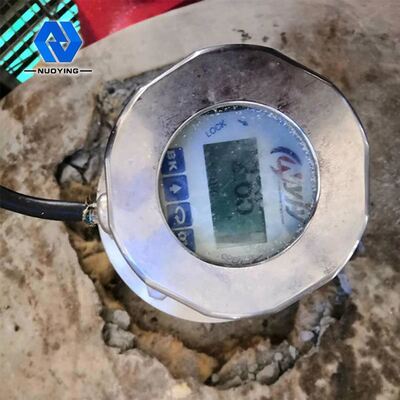

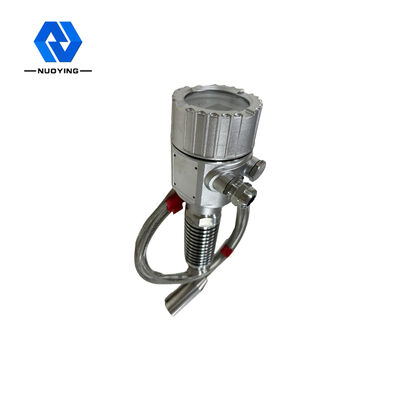

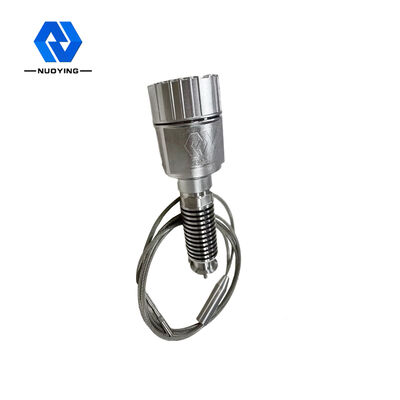

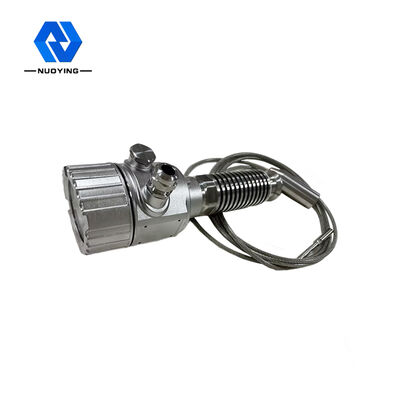

10,8 GHzFala kierowanaPowiązane obrazy nadajnika radarowego
