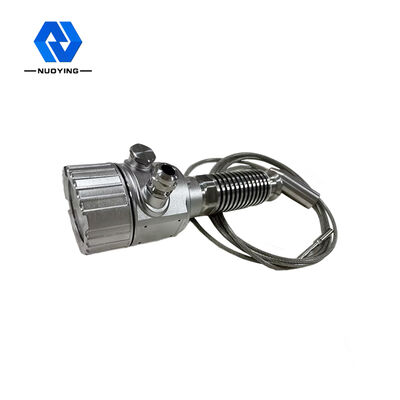

Wyrób bezpośredni NYRD701 1,8GHz Wysokiej dokładności sterowany radar fal poziomem z nadajnikiem 4-20mA wyjście

Bezpośrednia sprzedaż fabryczna NYRD701 1.8GHz Wysokiej dokładności radarowy miernik poziomu z falą prowadzoną z wyjściem 4-20mA

NYRD701 1.8GHz Radar z falą prowadzoną Nadajnik poziomu Zasada działania

Impuls mikrofalowy o wysokiej częstotliwości emitowany przez radar z falą prowadzoną przemieszcza się wzdłuż zespołu detekcyjnego (stalowa linka lub stalowy pręt). Po napotkaniu mierzonego medium, stała dielektryczna ulega zmianie, powodując odbicie, a część energii impulsu jest odbijana z powrotem. Przedział czasowy między impulsem wysłanym a impulsem odbitym jest wprost proporcjonalny do odległości od mierzonego medium.

Wejście:
Radar z falą prowadzoną jest przyrządem pomiarowym opartym na zasadzie czasu przelotu. Fala radarowa porusza się z prędkością światła, a czas pracy może być przeliczony na sygnał poziomu za pomocą elementów elektronicznych. Sonda wysyła impulsy o wysokiej częstotliwości, które propagują się wzdłuż sondy kablowej lub prętowej. Gdy impulsy napotkają powierzchnię materiału, są odbijane z powrotem i odbierane przez odbiornik w przyrządzie, a sygnał odległości jest przeliczany na sygnał poziomu.

Odbity sygnał impulsowy jest przesyłany do obwodu elektronicznego przyrządu wzdłuż sondy kablowej lub prętowej. Mikroprocesor przetwarza sygnał i rozpoznaje echo generowane przez impuls mikrofalowy na powierzchni materiału. Prawidłowe zidentyfikowanie sygnału echa jest realizowane przez oprogramowanie impulsowe. Odległość D od powierzchni materiału jest proporcjonalna do czasu przelotu T impulsu: D=C×T/2 (gdzie C to prędkość światła). Ponieważ odległość E pustego zbiornika jest znana, poziom wynosi: L=E-D

Wyjście:
Poprzez wprowadzenie wysokości pustego zbiornika E (= zero), wysokości pełnego zbiornika F (= pełny zakres) i niektórych parametrów aplikacji, parametry aplikacji automatycznie dostosują miernik do środowiska pomiarowego, odpowiadającego wyjściu 4-20mA.

NYRD701 1.8GHz Radar z falą prowadzoną Nadajnik poziomu Cechy konstrukcyjne

• Nadajnik radarowy z falą prowadzoną wykorzystuje zaawansowaną technologię przetwarzania mikrofal i unikalną technologię przetwarzania echa Echo Discovery. Pomiar kontaktowy charakteryzuje się wysoką dokładnością i precyzyjniejszym pomiarem. Jednocześnie radar z falą prowadzoną jest odporny na przywieranie, nie jest zależny od temperatury medium, przywierania i innych czynników zewnętrznych.

• Nadajnik radarowy z falą prowadzoną serii 70X nadaje się do różnych skomplikowanych warunków pracy i zastosowań, takich jak wysoka temperatura, wysokie ciśnienie i mała stała dielektryczna itp.

• Tryb pracy impulsowej, niska moc emisji, może być instalowany w różnych metalowych i niemetalowych pojemnikach, bez żadnej szkody dla ludzkiego ciała i środowiska.

NYRD701 1.8GHz Radar z falą prowadzoną Obszary zastosowań nadajnika poziomu radarowego z falą prowadzoną

1. Elektrownie: Zbiorniki, pompy zasypowe, kotły parowe, magazyny popiołu, zbiorniki oleju itp.

2. Pola naftowe: Zbiorniki magazynowe ropy naftowej, zbiorniki magazynowe produktów rafinowanych, osadniki, zbiorniki ścieków, zbiorniki błota wiertniczego itp.

3. Chemia: Wieża destylacyjna ropy naftowej, silos surowców, silos pośredni, zbiornik reakcyjny, zbiornik amoniaku, zbiornik magazynowy asfaltu itp.

4. Metalurgia: Silosy surowców, silosy materiałów pomocniczych, zbiorniki buforowe ogniw elektrolitycznych itp.

5. Zasoby wodne: Kanały, zbiorniki, nawadnianie pól uprawnych, monitorowanie poziomu wody w rzekach, ostrzeganie przed powodziami, powodzie miejskie itp.

6. Żywność: Fabryka soków, fabryka mleka, zbiornik magazynowy browaru itp.

7. Farmaceutyka: Zbiorniki magazynowe leków chińskich, separatory, fermentory itp.

8. Oczyszczanie ścieków: Zbiorniki, szamba, zbiorniki do oczyszczania ścieków, osadniki, studnie głębinowe, sieci wodociągowe itp.

9. Papiernictwo: Wieża magazynowa, silos magazynowy materiałów chemicznych itp.

10. Inne: Kamieniołomy, ochrona środowiska, przemysł stoczniowy i inne branże.

NYRD701 1.8GHz Radar z falą prowadzoną Nadajnik poziomu Parametry techniczne

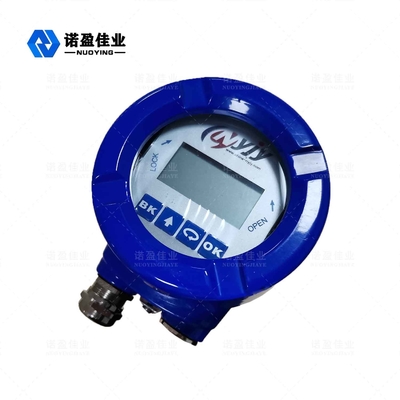

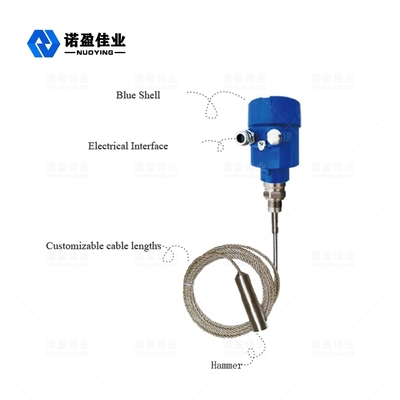

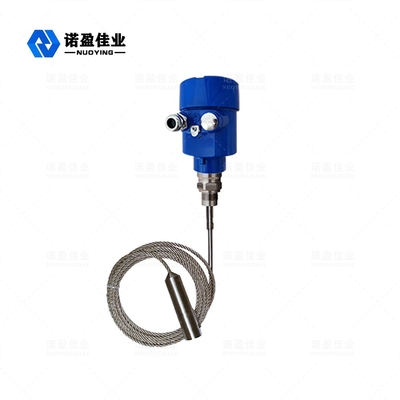

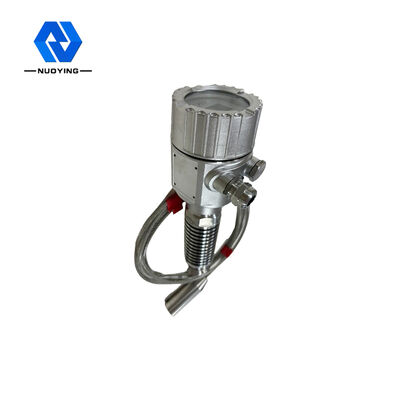

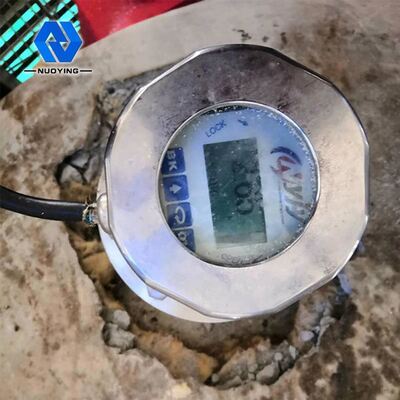

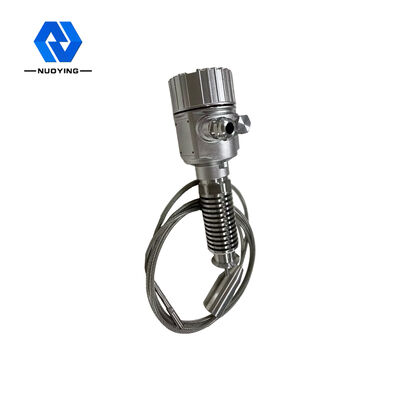

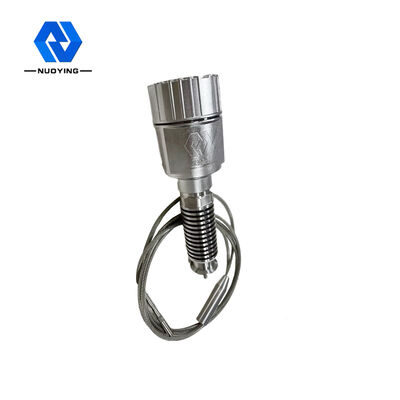

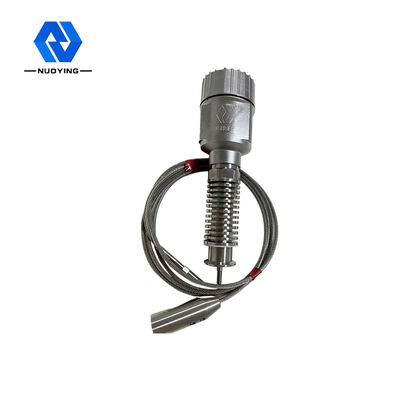

NYRD701 1.8GHz Radar z falą prowadzoną Powiązane zdjęcia nadajnika poziomu radarowego z falą prowadzoną
