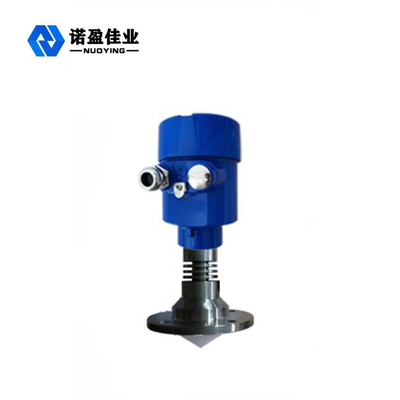

Oryginalny producent czujnika poziomu radaru bez kontaktu 26G 4-20mA Typ soczewki Odporne na ciepło nadajniki poziomu radaru

Oryginalny producent czujnika poziomu radaru bez kontaktu 26G 4-20mA Typ soczewki Odporne na ciepło nadajniki poziomu radaru

Nazwa marki:	NUOYING
Numer modelu:	NYRD-TJ
MOQ:	1 proc.
Cena £:	$268~$730/pc
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1000 sztuk miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Xi'an, Shaanxi, Chiny

Orzecznictwo:

CE, ATEX, SIL

Zakres:

40m

Dokładność:

± 3 mm

Zasilanie:

24VDC (dwie linie, cztery linie)

Sygnał wyjściowy:

4...20mA/HART (dwa/cztery) /RS485/Modbus...

Temperatura procesu:

-40~+120℃, -40~+260℃

Klasa ochrony:

IP67

Presja procesu:

-0.1 ~ 2.0MPA

Klasa przeciwwybuchowa:

Exia II CT6, Exd Ⅱ CT6

Materiał anteny:

304L+PTFE, 316L+PTFE (opcjonalnie)

Typ anteny:

Antena obiektywowa

Szczegóły pakowania:

Karton, 40cm×30cm×30cm

Możliwość Supply:

1000 sztuk miesięcznie

Opis produktu

Oryginalny producent 26G bezkontaktowego radarowego czujnika poziomu 4-20mA typu soczewkowego, żaroodpornego nadajnika radarowego poziomu

26GHz Radarowy czujnik poziomu Cechy konstrukcyjne

1. Wyprodukowano z niezwykle stabilnych materiałów.
2. Zaawansowany pomiar bezkontaktowy.
3. Pomiar poziomu mediów ciekłych i stałych.
4. Może mierzyć wszystkie media o stałej dielektrycznej > 1,8.
5. Maksymalny zakres pomiarowy wynosi 40m.
6. Technologia dwuprzewodowa i zasilanie pętlowe, napięcie zasilania i sygnał wyjściowy są przesyłane przez dwużyłowy kabel.
7. Nie wpływają na niego zakłócenia, para, kurz, próżnia i inne warunki pracy.
8. Nie wpływają na niego zmiany gęstości, lepkości i temperatury medium.

26GHz Radarowy czujnik poziomu Wymagania instalacyjne

Nadajnik radarowy poziomu jest instalowany w odległości 1/4 lub 1/6 średnicy zbiornika. Uwaga: Minimalna odległość od ściany zbiornika powinna wynosić > 200 mm. Rysunek 1: (① punkt odniesienia, ② środek lub oś symetrii pojemnika.
Górna powierzchnia zbiornika stożkowego może być umieszczona pośrodku górnej części zbiornika, aby zapewnić pomiar dna stożka, jak pokazano na rysunku 2.
W przypadku hałdy antena powinna być ustawiona prostopadle do powierzchni. Jeśli płaszczyzna materiału nie jest płaska, kąt sterty musi być duży, aby dostosować kąt klaksonu, aby klakson był jak najbliżej powierzchni materiału, jak pokazano na rysunku 3.
Wymagania dotyczące wysokości przyłącza: Antena musi być włożona do zbiornika na co najmniej 10 mm, jak pokazano na rysunku 4.

Oryginalny producent czujnika poziomu radaru bez kontaktu 26G 4-20mA Typ soczewki Odporne na ciepło nadajniki poziomu radaru 0

26GHz Radarowy czujnik poziomu Parametry techniczne

Model produktu	NYRD-TJ
Typowe zastosowanie	Łatwe do krystalizacji, kondensacji rosy, toksyczne, silnie korozyjne, silnie zapylone, klasy sanitarnej itp.
Częstotliwość	26GHz
Dokładność	±3mm
Zakres	40m
Materiał anteny	304L+PTFE, 316L+PTFE (opcjonalnie)
Typ anteny	Antena soczewkowa
Próbkowanie echa	100 razy/s
Temperatura procesu	-40~+120℃, -40~+260℃
Ciśnienie procesu	-0,1~2,0 MPa
Przyłącze procesowe	Kołnierz, wspornik (opcjonalnie)
Interfejs elektryczny	M20×1,5, ½ " NPT
Wyjście sygnału	4...20mA/HART (dwu/cztero) /RS485/Modbus...
Zasilanie	24VDC (dwuprzewodowe, czteroprzewodowe)
Klasa przeciwwybuchowości	Exia II CT6, Exd Ⅱ CT6
Klasa ochrony	IP67

Uwaga: Produkty mogą być dostosowane do specyficznych wymagań użytkowników.

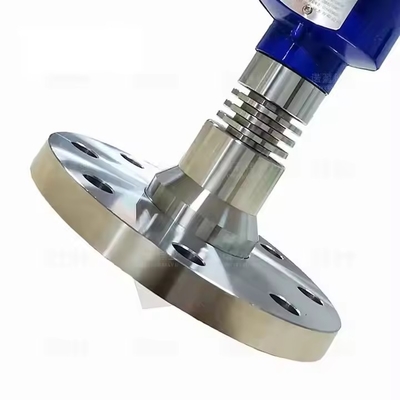

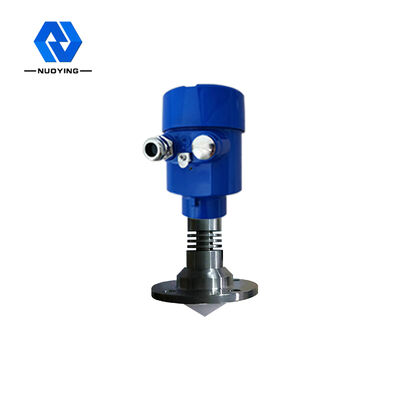

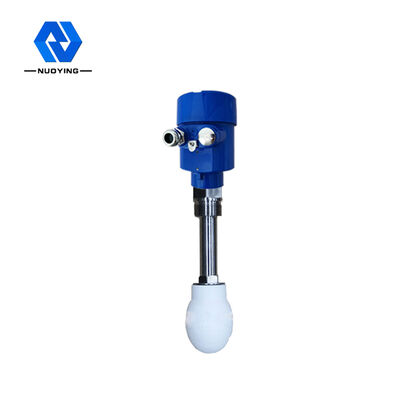

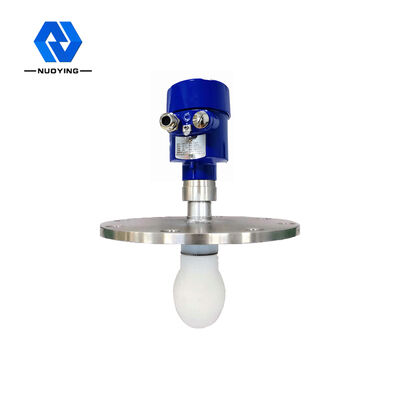

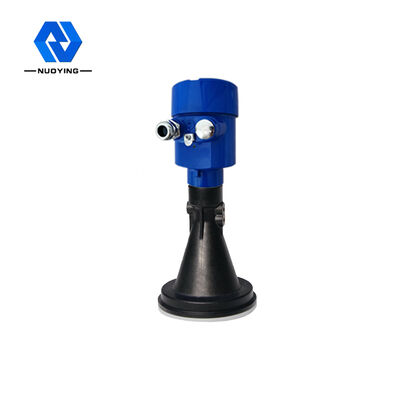

26GHz Radarowy czujnik poziomu Powiązane Zdjęcia

Oryginalny producent czujnika poziomu radaru bez kontaktu 26G 4-20mA Typ soczewki Odporne na ciepło nadajniki poziomu radaru 2

Oryginalny producent czujnika poziomu radaru bez kontaktu 26G 4-20mA Typ soczewki Odporne na ciepło nadajniki poziomu radaru 3
