| Nazwa marki: | NUOYING |
| Numer modelu: | NYRD806 |
| MOQ: | 1 proc. |
| Cena £: | $138~$800/pc |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 sztuk miesięcznie |
Kosztowo efektywny czujnik poziomu radaru wodnego 4-20mA 316SS
Zasada działania nadajnika na poziomie radaru 26 GHz
Antenna pozycji obiektu radarowego emituje wąski impuls mikrofalowy, który jest przesyłany w dół przez antenę.odbija się z powrotem i ponownie odbierany przez system antenowySygnał jest przesyłany do części obwodów elektronicznych i automatycznie przekształcany w sygnał na poziomie obiektu (ponieważ impulsy poruszają się tak szybko,czas potrzebny, aby fala elektromagnetyczna dotarła do celu i odbiła się z powrotem do odbiornika jest niemal natychmiastowy).
Powierzchnia pomiaru: powierzchnia dolna nici lub powierzchnia uszczelniająca kołnierza.
Uwaga: Przy użyciu nadajnika poziomu radaru należy upewnić się, żenajwyższy poziom nie wchodzi do obszaru ślepego pomiaru (obszaru D na rysunku).
Cechy konstrukcyjne nadajnika na poziomie radaru 26 GHz
Mały kąt wiązki i skoncentrowana energia
Obszar pomiarowy niewidomy jest mniejszy, a dobre wyniki można osiągnąć przy pomiarach małych zbiorników
Wysoki współczynnik sygnału do hałasu zapewnia lepszą wydajność nawet w zmiennych warunkach
Wysoka częstotliwość, najlepszy wybór do pomiaru stałych i nisko stałych mediów dielektrycznych
nadajnik poziomu radaru 26 GHz Obszary zastosowań
1Zasoby wodne: kanały, zbiorniki, nawadnianie gruntów rolnych, monitorowanie poziomu wód rzek, ostrzeganie przed powodziami, powodzie miejskie itp.
2Produkty spożywcze: fabryka soków, fabryka mleka, zbiorniki piwnice itp.
3Produkty farmaceutyczne: chińskie zbiorniki magazynowe, separatory, zbiorniki fermentacyjne itp.
4Oczyszczanie wody: zbiorniki, studnie ściekowe, zbiorniki oczyszczania wody, zbiorniki osadowania, głębokie studnie, sieci wody pitnej itp.
5Papier: wieża magazynowa, silos do przechowywania materiałów chemicznych itp.
6Pozostałe: Kamieniołomy, ochrona środowiska, budowa statków i inne gałęzie przemysłu.
Parametry techniczne nadajnika na poziomie radaru 26 GHz
| Model produktu | NYRD806 |
| Typowe zastosowanie |
Płyn odporny na temperaturę, odporny na ciśnienie, lekko korozyjny |
| Materiał antenowy | 316L (nieobowiązkowe) |
| Typ anteny | Antenna rogu |
| Zakres pomiarowy | 30m |
| Dokładność pomiaru | ± 3 mm |
| Zasilanie | 24VDC (2 przewody, 4 przewody) |
| Średnia temperatura | -40~250°C |
| Połączenie z procesem | Uwaga: W przypadku pojazdów z silnikiem silnikowym nie należy stosować silnika silnikowego. |
| Ciśnienie procesu | -0,1 do 4,0 MPa |
| Klasa ochrony | IP67 |
| Wartość odporna na wybuchy | Exia II CT6 |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Interfejs elektryczny | M20*1.5, 1⁄2 ′′NPT |
Uwaga: Produkty mogą być dostosowywane zgodnie ze specyficznymi wymaganiami użytkowników.

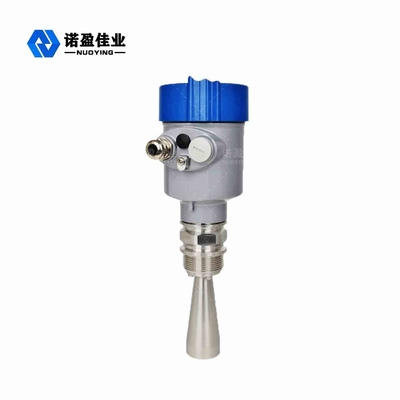

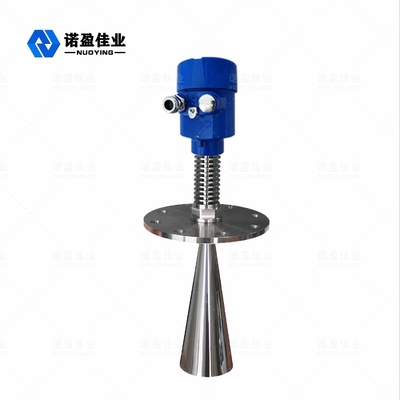

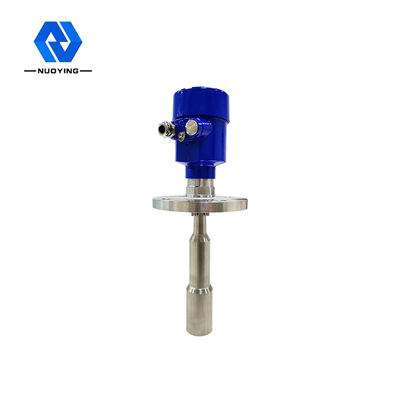

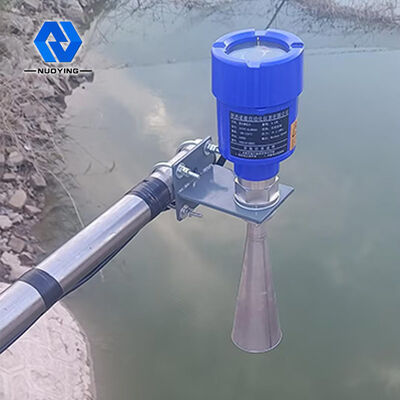

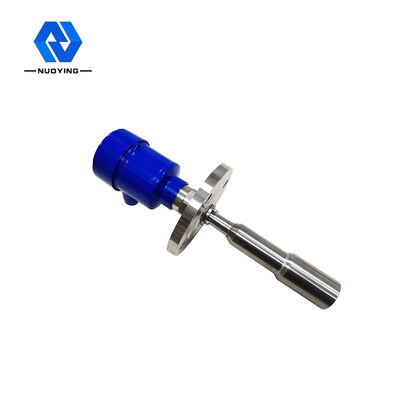

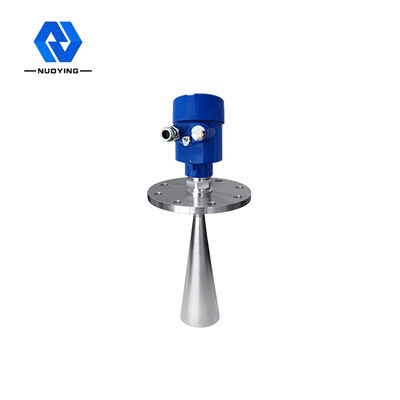

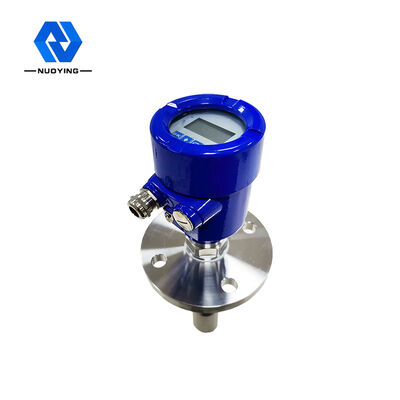

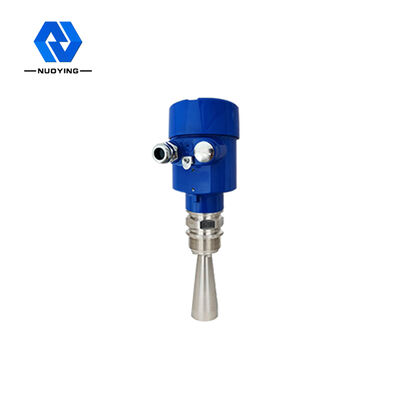

Powiązany nadajnik poziomu radaru 26 GHz Zdjęcia
