| Nazwa marki: | NUOYING |
| Numer modelu: | NYRD900 |
| MOQ: | 1 proc. |
| Cena £: | $260~$380/pc |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 sztuk miesięcznie |
Radar poziom nadajnika Ciągłe pomiary poziomu 80 GHz W wolnej przestrzeni Wykrycie poziomu radaru dla wszystkich płynów
80 GHzOpis produktu nadajnika poziomu radaru
Przekaźnik poziomu radaru NYRD900 jest szeroko stosowany w zdalnym wykrywaniu celów, zdalnym obrazowaniu, obrazowaniu wieloaspektowym, silnych warunkach dymu i pyłu itp.Ponieważ używa pasma fal milimetrowych z wyższą częstotliwością niż pasma Ku., może wykrywać mniejsze cele i osiągać dokładniejsze pozycjonowanie niż radar mikrofalowy, z wyższą rozdzielczością i silniejszym bezpieczeństwem.
80 GHzPrzekaźnik poziomu radaruCechy projektowe
1.Koherencja: spójne wytwarzanie wstrząsu dipolowego napędzanego prądem lub nieliniowy efekt częstotliwości różnicowej spójnej wytwarzania impulsów laserowych
2Niska energia: energia fotonu fal milimetrowych ma zaledwie kilka milielektronów woltów, nie będzie jonizacji promieniowania rentgenowskiego i niszczenia substancji do wykrycia,więc nie jest łatwo zniszczyć substancję do wykrycia
3.Silna penetracja: silna penetracja substancji niepolarnych.może być stosowany do badania wewnętrznej struktury materiałuNa przykład ceramika/karton/produkty z tworzyw sztucznych/pianka są przezroczyste dla tego pasma promieniowania elektromagnetycznego i mogą być również wykorzystywane do monitorowania bezpieczeństwa lotniska/stacji,Na przykład poszukiwanie maszyn / materiałów wybuchowych i narkotyków, lub do wykrywania spawania płyt obwodowych.
4Łatwo wchłaniane przez cząsteczki polarne: pasma ta ma mniejsze rozpraszanie się w nierównomiernych substancjach i może wykrywać i mierzyć zawartość pary wodnej.Można również badać skład materiału lub przeprowadzić kontrolę jakości poprzez analizę ich charakterystycznych profili.
5.Duży zakres pomiarowy, mały obszar ślepy. Maksymalny zakres może osiągnąć 120m, a obszar ślepy może osiągnąć 8cm.
80 GHzPrzekaźnik poziomu radaru Parametry techniczne
| Typowe zastosowanie |
1.Równik emisji fal elektromagnetycznych jest mniejszy niż 3 stopnie, nadaje się do pomiarów w wąskiej przestrzeni lub w przewodnikach fal; 2.Przystosowane do dużych zbiorników (150 m) i małych zbiorników (mały obszar niewidomy); 3.Wysoka precyzja i wysoki poziom higieny; 4- sytuacje o złożonych warunkach procesowych (mieszanie, paliwo, drabina, dach pływający, silny pył, silna para itp.) |
| Częstotliwość transmisji | 76Hz-81Hz, szerokość częstotliwości skanowania FM 5GHz |
| Formularz anteny | Antena soczewkowa, antyseptyczna antena soczewkowa |
| Materiał antenowy | PTFE, 304+PTFE |
| Zakres pomiarowy | 00,08 - 150 m |
| Dokładność pomiaru | 00,05%-0,1% F.S. |
| Zasilanie | 24VDC, 220VAC |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40~+130°C,-40~+260°C (≥260°C można dostosować) |
| Ciśnienie procesu | -0,1~2,0MPa |
| Połączenie z procesem | Węzeł, paska, zacisk sanitarny (nieobowiązkowy) |
| Klasa ochrony | IP67, IP68 (nieobowiązkowe) |
| Wartość odporna na wybuchy | Exia II CT6 Ga, Exd II CT6 Gb |
Uwaga: Produkty mogą być dostosowywane zgodnie ze specyficznymi wymaganiami użytkowników.

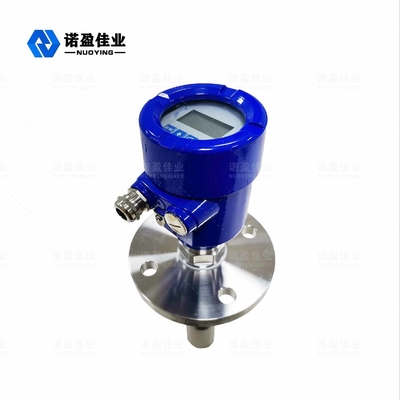

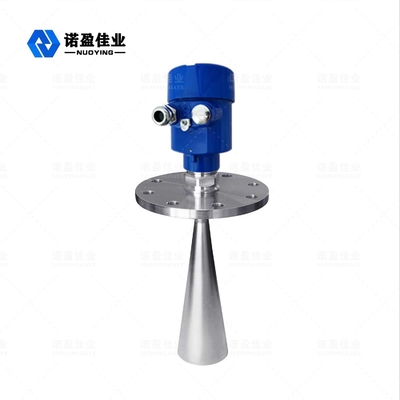

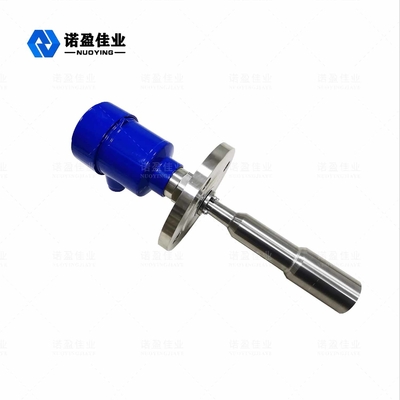

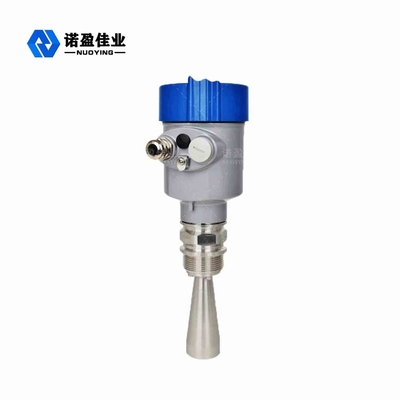

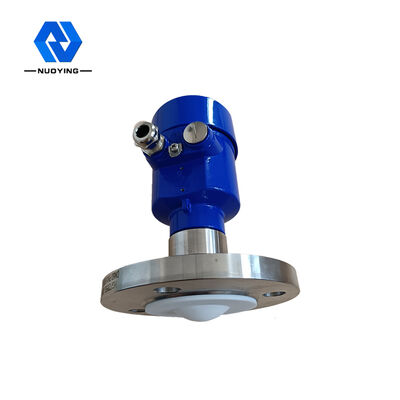

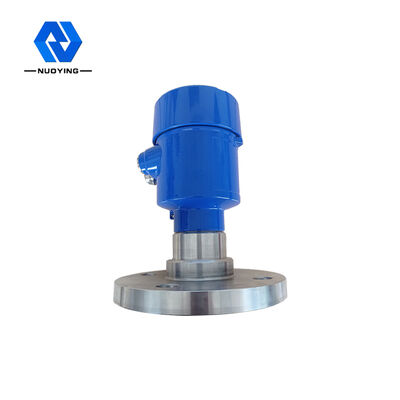

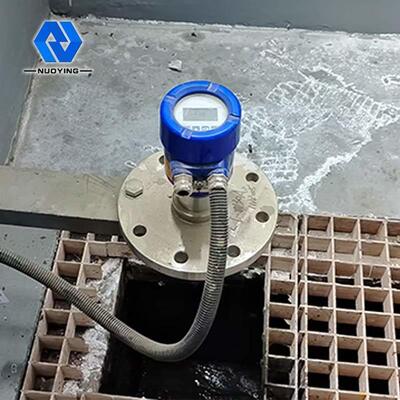

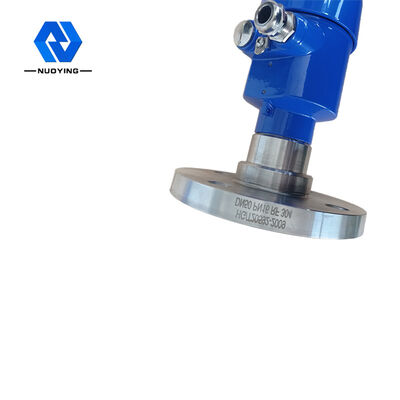

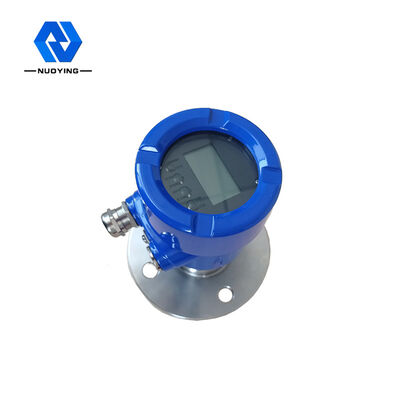

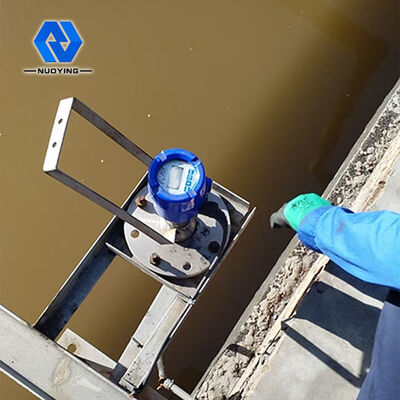

80 GHzPrzekaźnik poziomu radaruZdjęcia
