Szczegóły Produktu:
|
Powierzchnia ciśnieniowa procesu: | -0,1~4,0Mpa | Wyjście sygnału: | 4... 20mA/HART/RS485/Modbus |
---|---|---|---|
Typ anteny: | Elastyczny kabel, twardy pręt | Typowym zastosowaniem: | Ciecz, kurz, ciało stałe |
Modele produktów: | NYSP-M22 | Materiał anteny: | PTFE, 304, 316 |
Dokładność temperatury: | -40 ~ + 130 ℃ | Skala: | 3m, 20m |

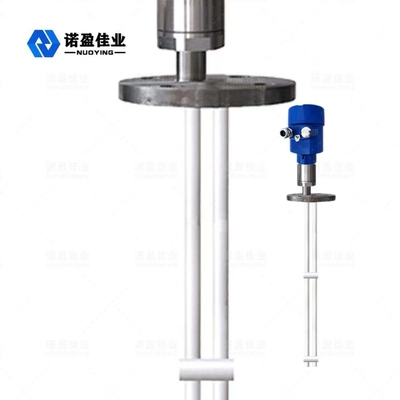

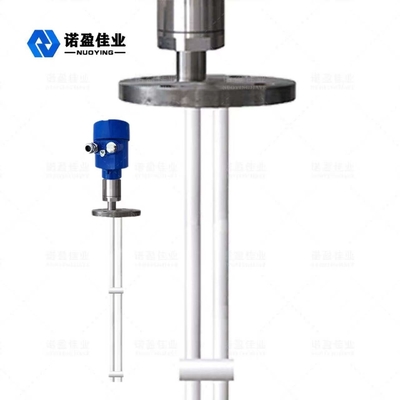

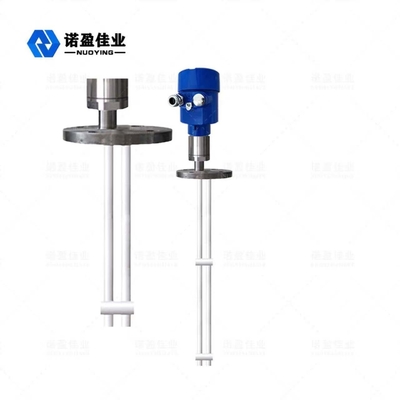

NYSP-M22 RF Miernik poziomu o wysokiej czułości i szerokim zakresie zastosowań
NYSP-M22 Zasada działania miernika poziomu akceptacji RF
Miernik poziomu cieczy z częstotliwością RF jest produktem do ciągłego pomiaru poziomu cieczy opartym na zasadzie RF admitancji.Produkt ma zalety wysokiej stabilności, wysokiej czułości i szerokiego zakresu zastosowań.W porównaniu z tradycyjnym pojemnościowym miernikiem poziomu cieczy, modułowa konstrukcja może sprawić, że konfiguracja instrumentu będzie prosta i wygodna.Po związaniu może być używany normalnie i bezobsługowy przez całe życie.Pozwala użytkownikom intuicyjnie zrozumieć działanie sprzętu i rozwiązywać problemy w odpowiednim czasie.Jest również bezpieczny i niezawodny w złożonych sytuacjach przemysłowych.
Technologia pomiaru przewodnictwa o częstotliwości radiowej to technologia pomiaru poziomu cieczy o wyjątkowych zaletach.Chociaż ta koncepcja jest bardzo podobna do ogólnej technologii pomiaru pojemności, technologia przewodnictwa RF dodaje obwód ekranu napędu i obwód przerywacza do jednostki elektronicznej, umożliwiając w ten sposób niezależny pomiar impedancji i rezystancji pojemności.Prawo fizyki oblicza, że impedancja dowolnego zawieszenia jest równa rezystancji pojemnościowej dowolnego zawieszenia, więc wpływ zawieszenia można zmierzyć przesunięciem fazowym obwodu oscylacyjnego i wyeliminować z całkowitej mocy wyjściowej.
Sonda przewodnościomierza o częstotliwości radiowej jest zainstalowana w zbiorniku magazynowym, a sygnał o częstotliwości radiowej spowodowany zmianą potencjału jest uzyskiwany przez sondę.Osłona napędu sondy może zapobiegać tworzeniu się pętli prądu RF przez zawieszony materiał, zapewniając w ten sposób dokładność pomiaru instrumentu.
Typowym zastosowaniem |
Ciecz, pył, ciało stałe |
Modele produktów |
NYSP-M22 |
Typ anteny | Elastyczny kabel, twardy pręt |
Materiał anteny | PTFE, 304, 316 |
Skala | 0 ~ 20 m (setki metrów można zmierzyć w przypadku głębokich studni, dostosować) |
Dokładność pomiaru | 0,05% ~ 0,1% F.S |
Zasilacz | 24VDC |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Temperatura procesu | -40~+130℃ |
Ciśnienie procesu | -0,1 ~ 4,0 MPa |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Interfejs elektryczny | M20 × 1,5, ½ "NPT |
Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
Klasa przeciwwybuchowa |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (szczegóły w certyfikacie) |
Uwaga: Produkty można dostosować i zaprojektować zgodnie ze specyficznymi wymaganiami użytkowników!
NYSP-M22 Cechy konstrukcyjne miernika poziomu wstępu RF
Unikalna konstrukcja obwodu ekranującego z materiału przeciwzawieszeniowego może poprawić działanie materiałów przeciwzawieszeniowych.
Zakres mocy.13 ~ 35 V prądu stałego
Adaptacyjna temperatura procesu sondy - 100 ℃ ~ 800 ℃
Żadnego pomiaru na ślepo nie można zastosować do pomiaru poziomego 12cm lub nawet kilku cm
Maksymalny zakres pomiarowy może wynosić kilkaset metrów, a nawet kilkaset metrów
Największą zaletą przyrządu jest pomiar granicy faz materiałów lepkich
Stabilna i niezawodna wydajność, odporna na mączkę, szorstkość, parę wodną, krystalizację i osadzanie się wosku
Brak konserwacji, części nieruchome, części nie zużywające się, nieregularne czyszczenie, konserwacja i uruchomienie
