Szczegóły Produktu:
|
| Typowym zastosowaniem: | lekko żrąca ciecz | Modele produktów: | NYRD701 |
|---|---|---|---|
| Typ anteny: | Rodzaj kabla | Materiał anteny: | PTFE, 304, 316 |
| Skala: | 0~30m | Dokładność pomiaru: | 0,05% ~ 0,1% F. S |
| Wyjście sygnału: | 4... 20mA/HART/RS485/Modbus | Interfejs elektryczny: | M20 × 1,5, ½ "NPT |

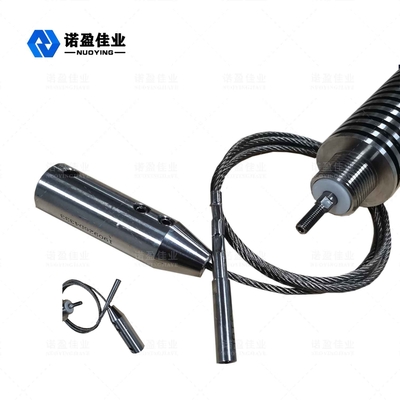

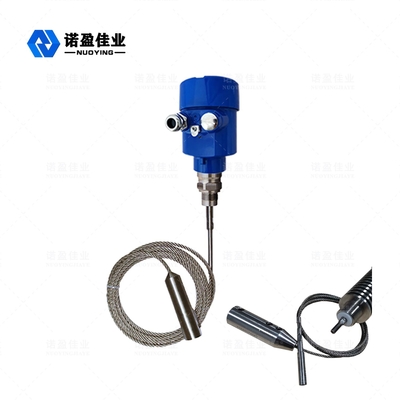

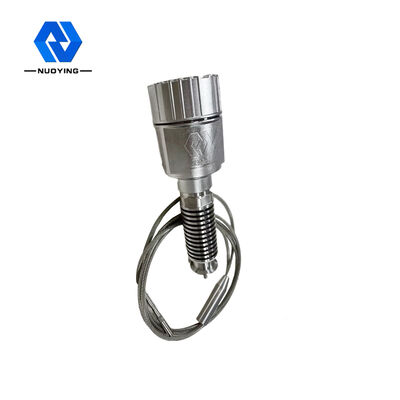

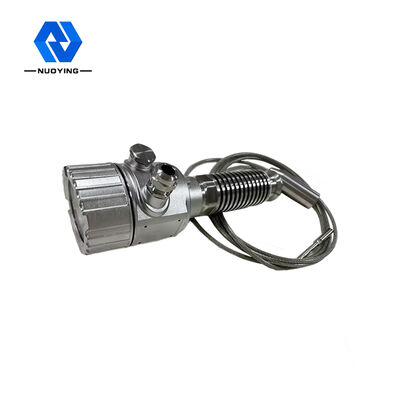

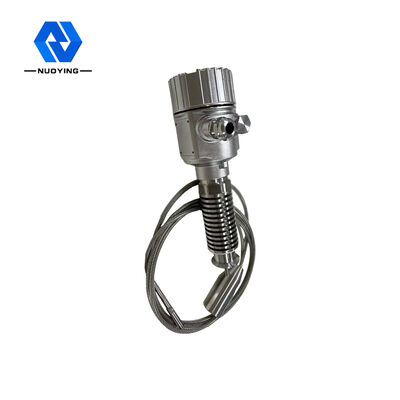

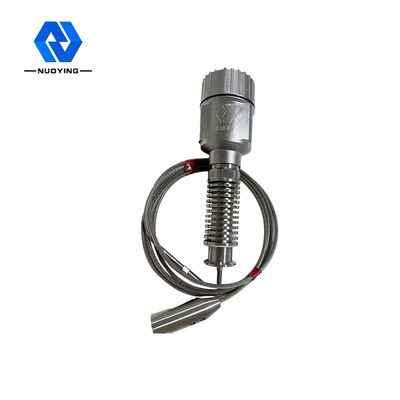

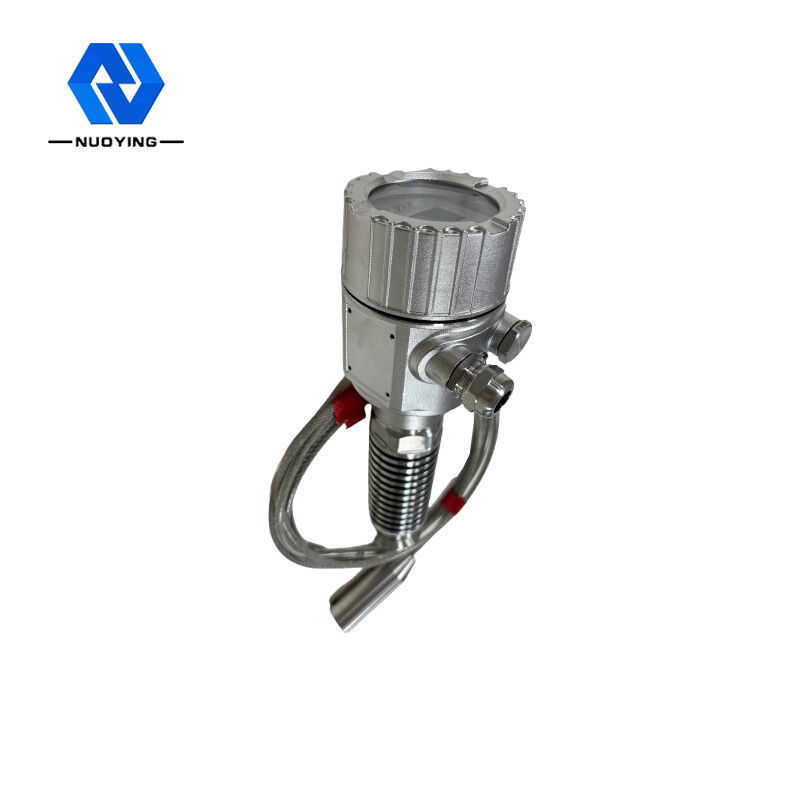

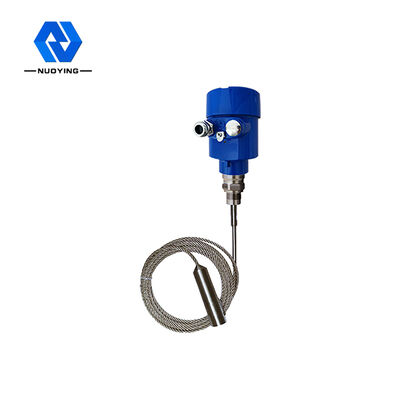

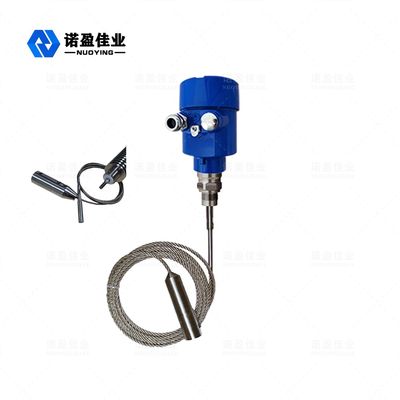

NYRD701 1.8G Radarowy miernik poziomu z anteną kablową
NYRD701 1.8GZasada działania miernika poziomu radaru z falą przewodnią
Impuls mikrofalowy o wysokiej częstotliwości wysyłany przez radar falowodowy rozchodzi się wzdłuż elementu wykrywającego (stalowego kabla lub stalowego pręta).W przypadku napotkania mierzonego ośrodka nagła zmiana stałej dielektrycznej powoduje odbicie, a część energii impulsu zostaje odbita z powrotem.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonego ośrodka.
|
Typowym zastosowaniem |
Lekko żrąca ciecz |
| Modele produktów | NYRD701 |
| Typ anteny | Rodzaj kabla |
| Materiał anteny | PTFE, 304, 316 |
| Próbkowanie echa | 55 razy/s |
| Skala | 0~30m |
| Dokładność pomiaru | 0,05% ~ 0,1% F.S |
| Zasilacz | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Temperatura procesu | - 40~+130 ℃ |
| Ciśnienie procesu | - 0,1 ~ 2,0 MPa |
| Proces łączenia | gwint, wspornik, kołnierz, zacisk (opcjonalnie) |
| Interfejs elektryczny | M20 × 1,5, ½ "NPT |
| Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (szczegóły w certyfikacie) |
Uwaga: Produkty można dostosować i zaprojektować zgodnie ze specyficznymi wymaganiami użytkowników!
NYRD701 1.8GCechy konstrukcyjne miernika poziomu radaru z falą prowadzącą
◎ Radarowy miernik poziomu materiału z falą prowadzoną wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania echa Echo Discovery.W przypadku pomiaru kontaktowego dokładność pomiaru jest wysoka, a pomiar jest dokładniejszy.Jednocześnie radar z falą kierowaną jest odporny na przyczepność i nie ma na niego wpływu środowisko zewnętrzne, takie jak temperatura medium i przyczepność.
◎ Różne tryby połączenia procesowego i typy elementów wykrywających sprawiają, że radarowy miernik poziomu z falą prowadzoną serii 70X jest odpowiedni do różnych złożonych warunków pracy i aplikacji.Takich jak media o wysokiej temperaturze, wysokim ciśnieniu i niskiej stałej dielektrycznej.
◎ Przyjmuje pulsacyjny tryb pracy, z wyjątkowo niską mocą emisji i może być instalowany w różnych metalowych i niemetalowych pojemnikach, bez szkody dla ludzkiego ciała i środowiska.
