Szczegóły Produktu:
|
| Model produktu: | NYRD809 | Typ anteny: | Rodzaj klaksonu |
|---|---|---|---|
| Materiał anteny: | 304 | Typowym zastosowaniem: | Różne ciała stałe |
| Skala: | 0-30M | Dokładność pomiaru: | 0,05% ~ 0,1% F. S |
| Temperatura procesu: | - 40~+1200℃ | Ciśnienie procesowe: | -0,1～2,0MPa |

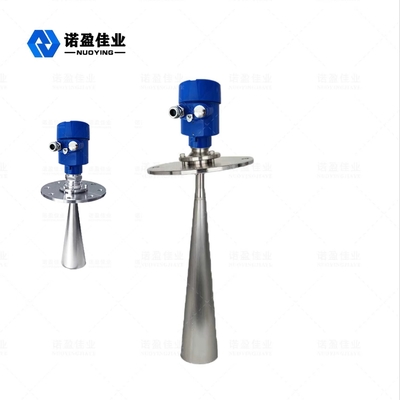

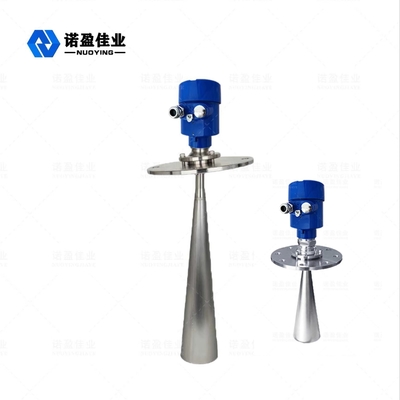

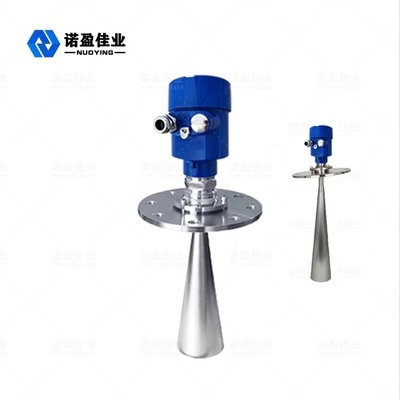

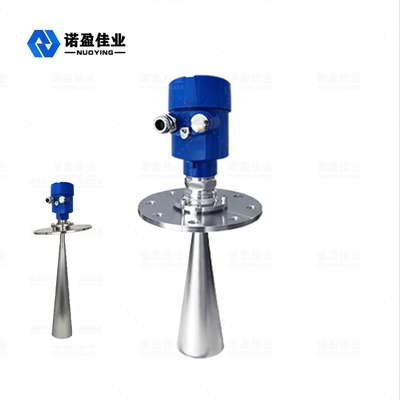

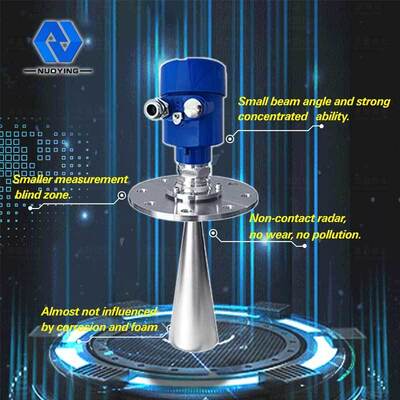

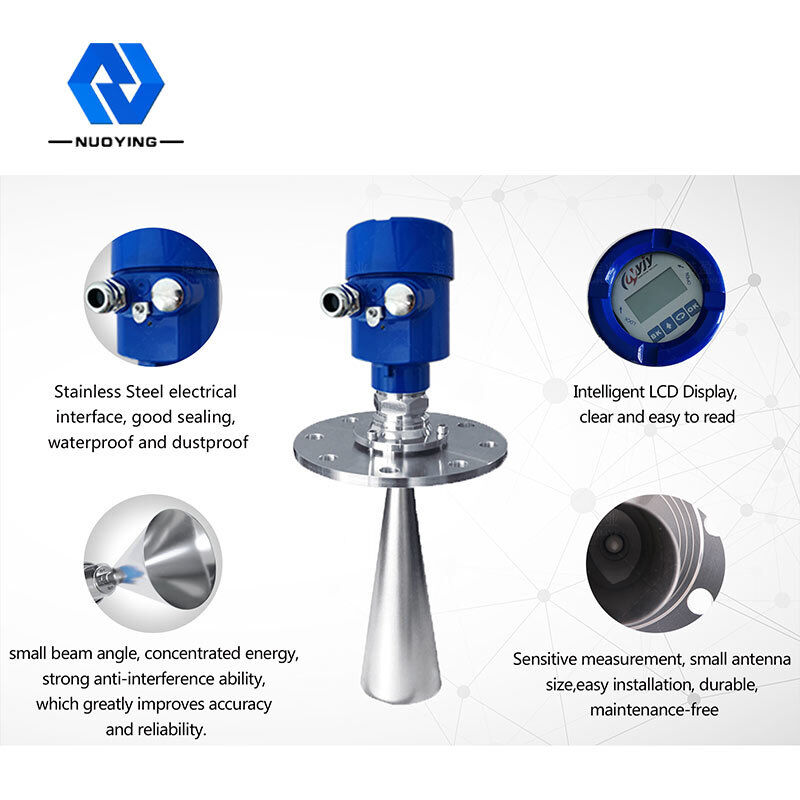

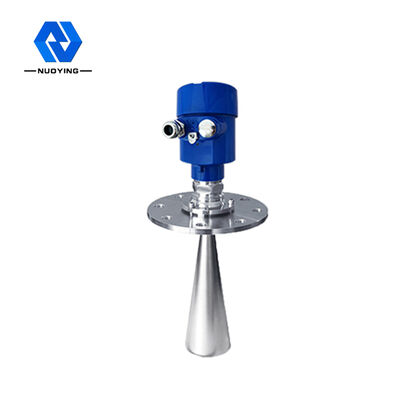

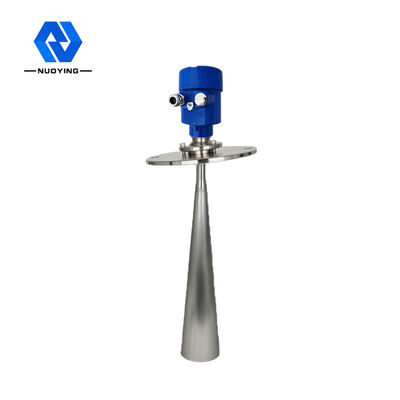

Radarowy miernik poziomu 26G NYRD809 Mała strefa ślepa Wysoka częstotliwość
26G Zasada działania radarowego miernika poziomu
Antena poziomu radaru wysyła wąskie impulsy mikrofalowe, które są przesyłane w dół przez antenę.Kiedy fala tętna dotknie powierzchni mierzonego medium, jest odbijana z powrotem i ponownie odbierana przez system antenowy.Sygnał jest przekazywany do części układu elektronicznego i automatycznie zamieniany na sygnał poziomu (ponieważ prędkość propagacji impulsu jest niezwykle duża, czas dotarcia fali elektromagnetycznej do celu i powrotu po odbiciu do odbiornika jest niemal natychmiastowy).
Pomiar płaszczyzny odniesienia: dolna powierzchnia gwintu lub powierzchnia uszczelniająca kołnierza.
Uwaga: Podczas korzystania z zegara poziomu radaru należy upewnić się, że najwyższy poziom nie może wejść do obszaru niewidomego (obszar pokazany na rysunku w D).
Radarowy miernik poziomu 26G Parametry techniczne
|
typowe aplikacje |
Różne ciała stałe (ziarno, żwir, ruda żelaza, węgiel itp.) |
| Model produktu | NYRD809 |
|
Typ anteny |
typ pręta, typ kropli wody, typ płaskiej płyty, typ rogu, typ polerowanej powierzchni, typ soczewki |
| Materiał anteny | PTFE, 304, 316, PP, PFA |
| Skala | 10m, 20m, 30m, 35m, 40m, 80m |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus |
| Temperatura procesu | - 40~+1200℃ |
| Ciśnienie procesu | - 0,1 ~ 2,0 MPa |
| Proces łączenia | gwint, wspornik, kołnierz, zacisk sanitarny (opcjonalnie) |
| Interfejs elektryczny | M20×1,5, 1/2" NPT |
| Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (szczegóły w certyfikacie) |
Uwaga: niestandardowe produkty mogą być zaprojektowane zgodnie ze specyficznymi wymaganiami użytkowników!
