Szczegóły Produktu:
|
| Częstotliwość transmisji: | 76 GHz ~ 81 GHz, szerokość częstotliwości skanowania FM 5 GHz | Forma anteny: | antena soczewki, antena soczewki antykorozyjnej |
|---|---|---|---|
| Materiał anteny: | PTFE, 304+PTFE | Skala: | 0,08 ~ 150 m |
| Dokładność pomiaru: | 0,05%～0,1%FS | Zasilacz: | 24VDC (220VAC) |
| Wyjście sygnału: | 4... 20mA/HART/RS485/Modbus | Ciśnienie procesowe: | -0,1～2,0MPa |
| High Light: | Radarowy miernik poziomu 80G,radarowy miernik poziomu anteny PTFE,radarowy nadajnik poziomu 150 m |
||

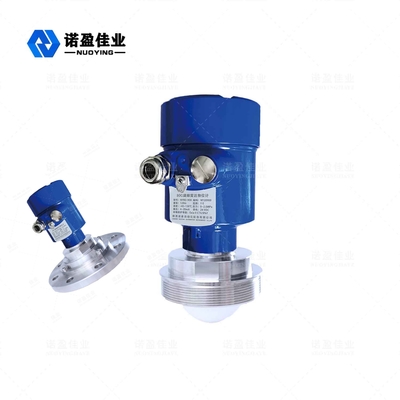

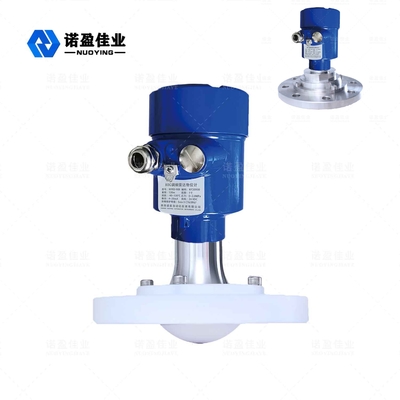

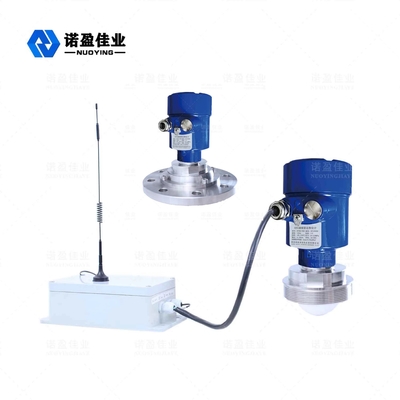

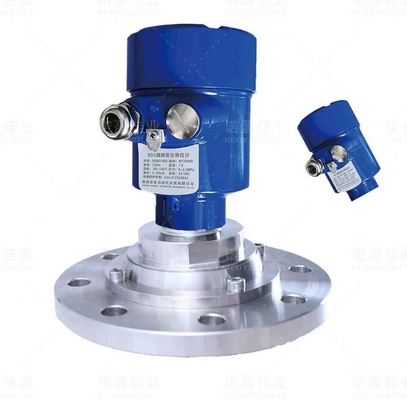

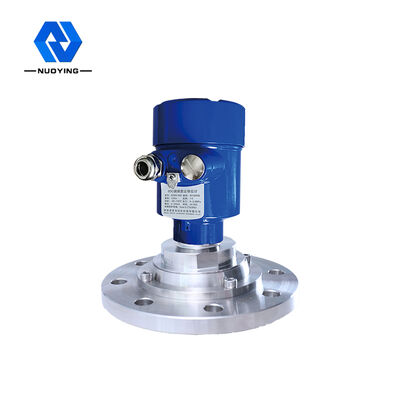

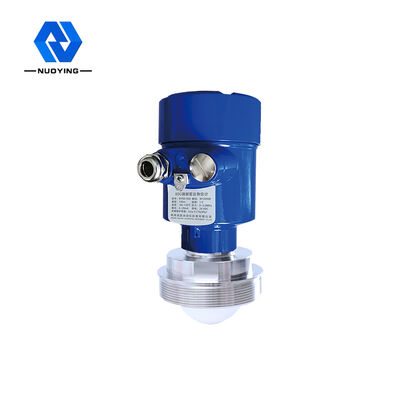

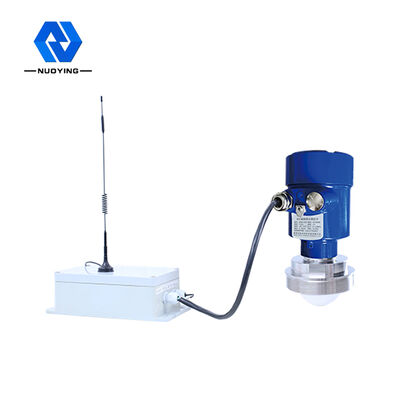

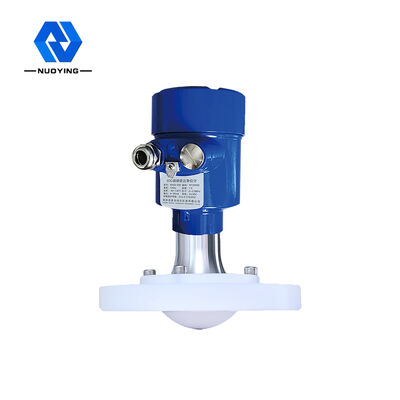

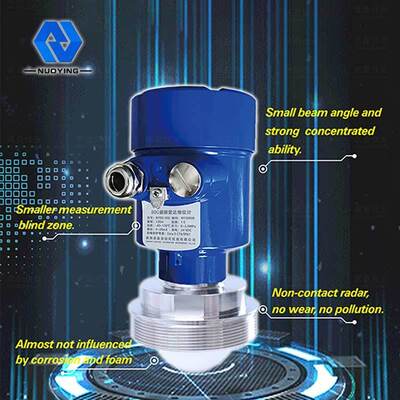

NYRD900 Antena PTFE 80G Miernik poziomu radaru Zakres pomiarowy 0,08 - 150 m
Zasada działania radarowego miernika poziomu 80G
Częstotliwość NYRD900Produkt radarowy FMCW z falą modulacyjną (znany również jako radar fal milimetrowych) ma ważne zastosowania w zdalnym wykrywaniu celów, zdalnym obrazowaniu, obrazowaniu multispektralnym itp. W środowisku silnego dymu i pyłu, ponieważ wykorzystuje pasmo fal milimetrowych o wyższej częstotliwości niż radar pasma Ku.Może wykryć targety mniejsze niż radar mikrofalowy i osiągają dokładniejsze pozycjonowanie, z wyższą rozdzielczością i większą poufnością.
Parametry techniczne miernika poziomu radaru 80G
|
typowe aplikacje |
Kąt emisji fali elektromagnetycznej jest mniejszy niż 3 °, co jest odpowiednie do pomiaru w wąskiej przestrzeni lub rurze z falą kierowaną |
| Ma zastosowanie do bardzo dużego zbiornika magazynowego (150 m) i małego zbiornika magazynowego (mały obszar ślepy) | |
| Wysoka precyzja, wysoki poziom sanitarny i inne okazje | |
| Miejsca o złożonych warunkach procesowych (mieszanie, pręt grzejny, drabina, pływający dach, silne zapylenie, silna para itp.) | |
| Model produktu | 900 NYRD |
| Częstotliwość transmisji | 76 GHz ~ 81 GHz, szerokość częstotliwości skanowania FM 5 GHz |
| Formularz anteny | Antena obiektywu, antykorozyjna antena obiektywu |
| Materiał anteny | PTFE, 304+PTFE |
| Skala | 0,08 ~ 150m |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC,220VAC |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus |
| Temperatura procesu | -40 ~ +130 ℃, -40 ~ +260 ℃ (≧260 ℃ można dostosować) |
| Ciśnienie procesu | -0,1 ~ 2,0 MPa |
| Proces łączenia | gwint, wspornik, kołnierz, zacisk sanitarny (opcjonalnie) |
| Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (szczegóły w certyfikacie) |
Uwaga: projekt można dostosować do konkretnych wymagań użytkowników!
