Szczegóły Produktu:
|
Materiał anteny: | PTFE, 304 + PTFE | Skala: | 0,08-150m |
---|---|---|---|
Dokładność pomiaru: | 0,05%-0,1% FS | Napięcie zasilania: | 24VDC, 220VAC |
Wyjście sygnału: | 4...20mA/HART/RS485/Modbus... | Temperatura procesu: | -40 ~ + 130 ℃, -40 ~ + 260 ℃ (≥260 ℃ można dostosować) |
Ciśnienie procesowe: | -0,1 ~ 2,0 MPa | Poziomy ochrony: | IP65,IP67,IP68 (opcjonalnie) |
High Light: | Radarowy miernik poziomu 80G,radarowy miernik poziomu zdalnego debugowania,radarowy nadajnik poziomu 150m; |

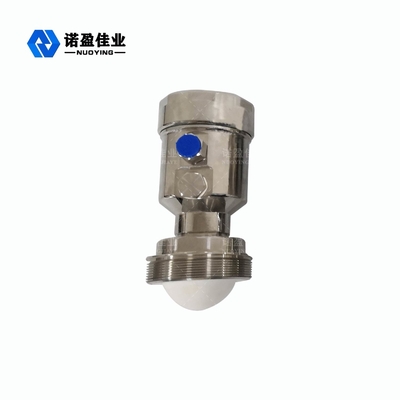

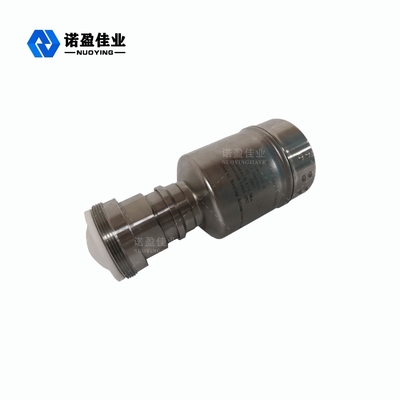

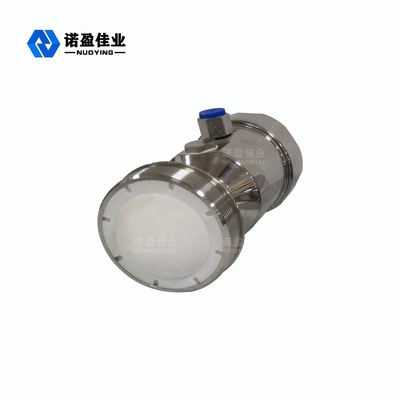

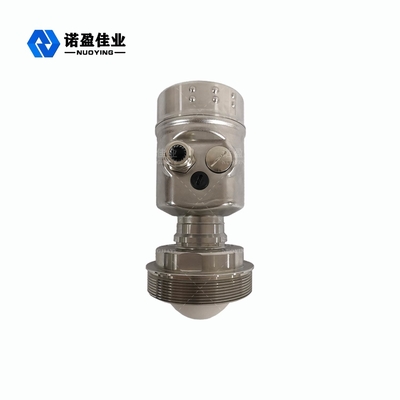

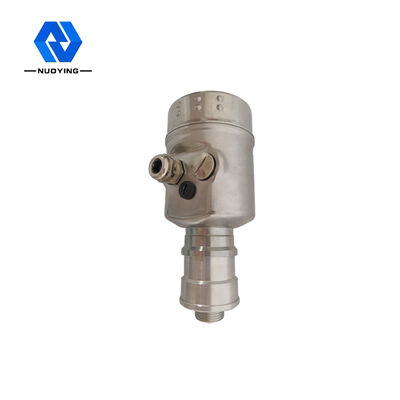

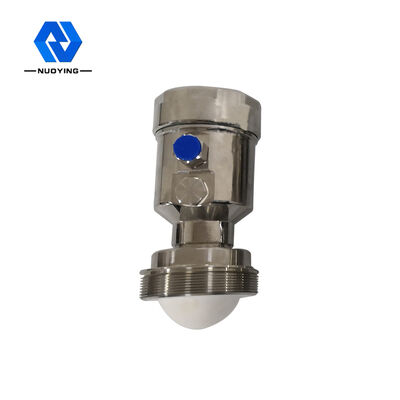

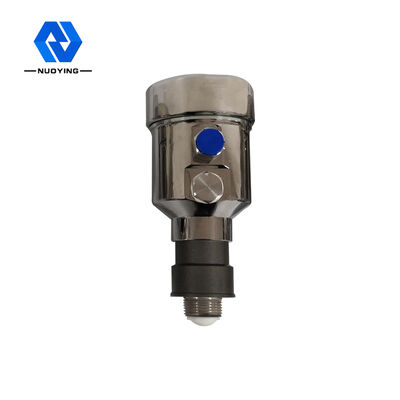

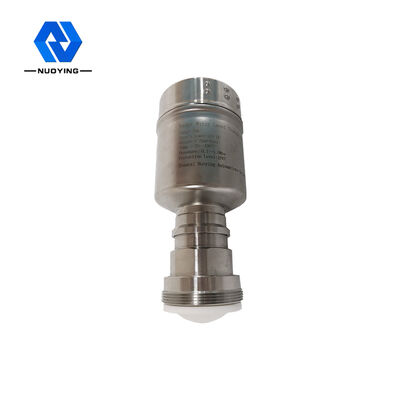

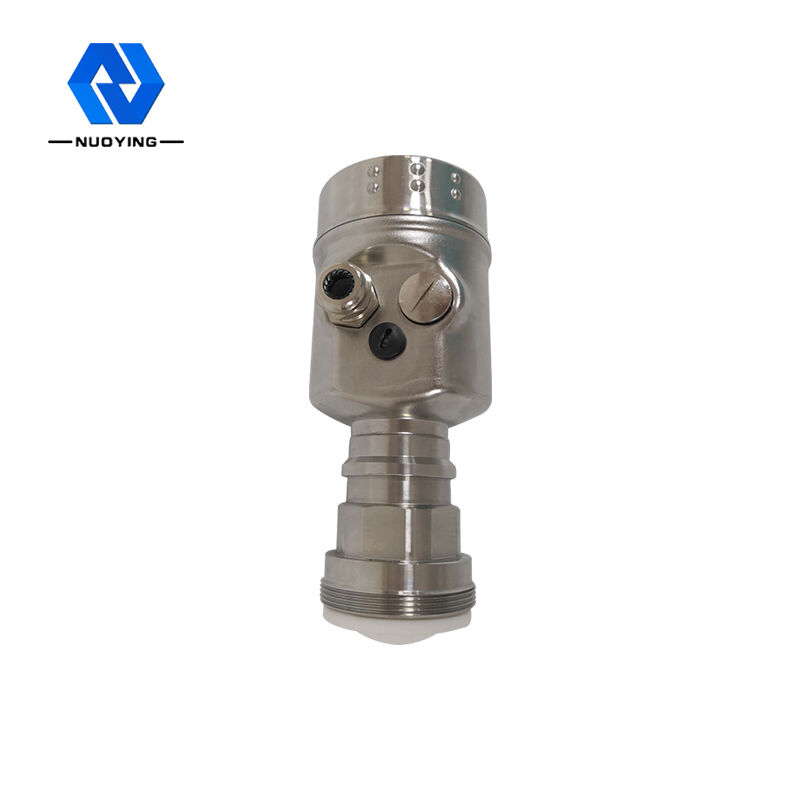

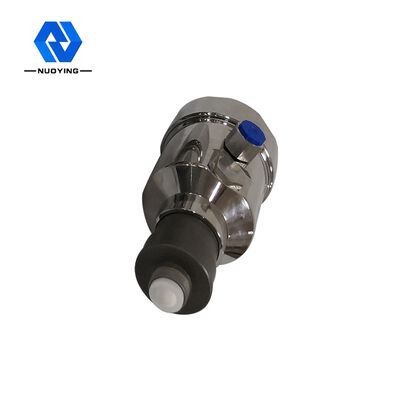

Radarowy miernik poziomu NYRD900 80G o wysokiej precyzji obsługuje zdalne debugowanie
Radarowy miernik poziomu o wysokiej precyzji 80G obsługuje zdalne debugowanieZasada działania
Produkty radarowe NYRD900 FMCW (znane również jako radary fal milimetrowych), ze względu na wykorzystanie pasm fal milimetrowych o wyższej częstotliwości niż radary pasma Ku, mogą być używane do wykrywania celów dalekiego zasięgu, silnego zadymienia i wolnych od kurzu środowisk , obrazowanie dalekiego zasięgu, obrazowanie wielospektralne i inne aspekty.Ważne zastosowania i może wykrywać cele mniejsze niż radar mikrofalowy i osiągać dokładniejsze pozycjonowanie, z wyższą rozdzielczością i większą poufnością.
Radarowy miernik poziomu o wysokiej precyzji 80G obsługuje zdalne debugowanieFunkcja projektowa
1. Dobra wydajność przejściowa: w oparciu o samodzielnie opracowany układ RF CMOS z falą milimetrową, aby uzyskać bardziej zwartą strukturę RF, wyższy stosunek szumu do sygnału.
2. Pasmo robocze 5GHz sprawia, że produkt ma wyższy współczynnik rozdzielczości pomiaru i dokładność pomiaru
3. Koherencja: spójna generacja wstrząsów dipolowych napędzana prądem lub nieliniowy efekt różnicowy częstotliwości generowania spójnego impulsu laserowego
4. Niska energia: energia fotonu fali milimetrowej ma tylko kilka milielektronów woltów, nie będzie jonizacji rentgenowskiej i zniszczenia wykrywanej substancji, więc zniszczenie wykrywanej substancji nie jest łatwe
5. Silna penetracja: Silna penetracja dla substancji niepolarnych.Wiele niemetalicznych materiałów niespolaryzowanych pochłania mniej promieni w tym paśmie i dlatego można ich używać do badania wewnętrznej struktury materiału.Na przykład ceramika / tektura / produkty z tworzyw sztucznych / pianka są przezroczyste dla tego pasma promieniowania elektromagnetycznego i mogą być również wykorzystywane do monitorowania bezpieczeństwa na lotniskach / stacjach, na przykład do eksploracji maszyn / materiałów wybuchowych i narkotyków lub do wykrywania spawania płytek drukowanych.
6. Łatwe do wchłonięcia przez cząsteczki polarne: to pasmo ma mniejsze rozpraszanie w niejednorodnych substancjach i może wykrywać i mierzyć zawartość pary wodnej.Możesz także zbadać skład materiałów lub przeprowadzić kontrolę jakości, analizując ich charakterystyczne profile.
7. Duży zakres pomiarowy, mały obszar ślepy.Maksymalny zasięg może osiągnąć 120 m, a obszar niewidomy może osiągnąć 8 cm.
Radarowy miernik poziomu o wysokiej precyzji 80G obsługuje zdalne debugowanieParametry techniczne
Typowym zastosowaniem |
Kąt emisji fali elektromagnetycznej jest mniejszy niż 3 stopnie, odpowiedni do pomiaru wąskiej przestrzeni lub rury fali prowadzącej |
Nadaje się do ponadgabarytowych zbiorników magazynowych (150 m) i małych zbiorników magazynowych (mały obszar ślepy) | |
Wysoka precyzja, wysoki poziom higieny i inne okazje pomiaru | |
Złożone warunki procesu (mieszanie, pręt grzejny, drabina, pływający dach, silny pył, silna para itp.) | |
model produktu | 900 NYRD |
częstotliwość emisji | 76 GHz-81 GHz, szerokość częstotliwości skanowania FM wynosi 5 GHz |
Forma anteny | Antena soczewkowa typu antykorozyjnego, antena soczewkowa |
Materiał anteny | PTFE,304+PTFE |
skala | 0,08-150m |
dokładność pomiaru | 0,05%-0,1%FS |
Napięcie zasilania | 24VDC,220VAC |
wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Temperatura procesu | -40 ~ + 130 ℃, -40 ~ + 260 ℃ (≥260 ℃ można dostosować) |
Ciśnienie procesowe | -0,1 ~ 2,0 MPa |
powiązanie procedury | gwint, wspornik, kołnierz, zaciski (opcjonalnie) |
poziomy ochrony | IP65, IP67, IP68 (opcjonalnie) |
klasyfikacja przeciwwybuchowa | Exia II CT6 Ga, Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: Produkt można dostosować do specyficznych wymagań użytkowników.
