Szczegóły Produktu:
|
Typowym zastosowaniem: | Płyn | Typ sondy: | PTFE |
---|---|---|---|
Zasilacz: | 24VDC | Średnia temperatura: | -184 ~ + 260 ℃ |
Ciśnienie procesowe: | -0,1~1,0 MPa | połączenie procedury: | Wątek |
Poziomy ochrony: | IP 66 | Wyjście sygnału: | 4...20mA |
High Light: | Wskaźnik poziomu pojemności ciśnienia,wskaźnik poziomu pojemności RF 20m,przetwornik czujnika ciśnienia cieczy korozyjnej |

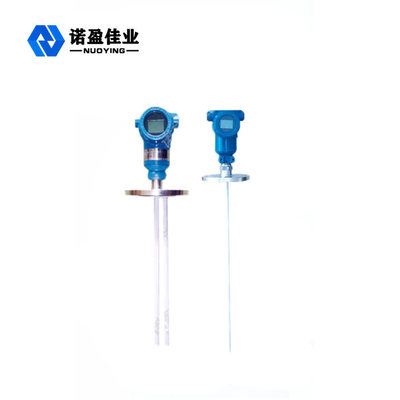

Wskaźnik poziomu pojemności RF dla cieczy żrącej o zakresie pomiarowym 20m
Zasada działaniaWskaźnik poziomu pojemności RF dla cieczy żrącej o zakresie pomiarowym 20m
Do sondy przykładana jest częstotliwość radiowa, a skutki otaczającego środowiska są określane poprzez ciągłą analizę.Ponieważ wszystkie materiały mają stałą dielektryczną, a ich przewodność różni się od przewodnictwa powietrza, całkowita impedancja sondy zmienia się z powodu niewielkiego przesunięcia pojemności w kontakcie z materiałem.Ponieważ sonda pod napięciem i ścianka naczynia tworzą dwie płyty kondensatora, izolator sondy i otaczające powietrze stają się materiałem dielektrycznym, a gdy powietrze (stała dielektryczna 1,0) zostanie zastąpione innym materiałem (stała dielektryczna > 1,0 ), zmiana wartości pojemności powoduje zmianę impedancji.Efekt ten jest mierzony przez obwód i porównywany z wartością odniesienia ustaloną przez ustawienie czułości (obwód).
Cechy konstrukcyjnezWskaźnik poziomu pojemności RF dla cieczy żrącej o zakresie pomiarowym 20m
◎ konwerter modułowy jest zintegrowany z czujnikiem, bez części ruchomych, o wysokiej niezawodności i silnej zdolności przeciwzakłóceniowej
◎ szersze zastosowanie, z wieloma formami sond, wieloma formami połączeń procesowych i wieloma materiałami produkcyjnymi, które można dostosować;
◎ instalacja, debugowanie i konserwacja są niezwykle wygodne
parametry technicznezWskaźnik poziomu pojemności RF dla cieczy żrącej o zakresie pomiarowym 20m
Typowym zastosowaniem | Ciecz, żrąca ciecz itp. |
model produktu | NYDR-3051 |
Forma anteny | Kabel, pręt |
Materiał anteny | PTFE,304,316 |
skala | 6m, 20m |
Zasilacz | 24VDC |
wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Temperatura procesu | -40~+130℃,-184~+260℃ |
Odporność na temperaturę obwodu | -40 ~ + 80 ℃ |
Ciśnienie procesowe | -0,1 ~ 1,6 MPa |
Proces łączenia | gwint śrubowy, kołnierz (do wyboru) |
opóźnienie | 0-30 s Bezstopniowa regulacja |
Ochrona przed utratą mocy | Tryb wysoki/niski, regulowany w polu |
Interfejs elektryczny | M20*1,5,½ ″NPT |
poziomy ochrony | IP65,IP67,IP68 |
Klasa przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
