Szczegóły Produktu:
|
| Typowym zastosowaniem: | Głęboka studnia, duży zasięg | Materiał anteny: | kable elastyczne 304 (opcjonalnie) |
|---|---|---|---|
| Zasilacz: | 24 V DC | Średnia temperatura: | -40 ~ + 150 ℃ |
| Ciśnienie procesowe: | -0,1 ~ 1,6 MPa | połączenie procedury: | Gwint 3/4 BSPT, kołnierz (opcjonalnie) |
| Poziomy ochrony: | I P67 | Wyjście sygnału: | 4... 20mA / RS485 |
| High Light: | IP67 Czujnik poziomu Admittancji RF,Elastyczne kable 304 Nadajnik poziomu RF |
||

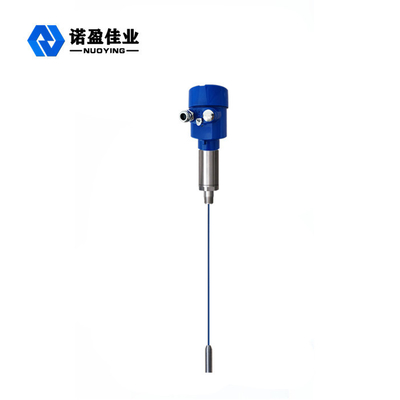

NYSP-M20 Przetwornik poziomu admitancji RF o wysokiej niezawodności bez pomiaru strefy martwej
Zasada działania przetwornika NYSP-M20 o wysokiej niezawodności RF bez pomiaru strefy martwej
Technika pomiaru przewodnictwa RF jest techniką pomiaru położenia o wyjątkowych zaletach.Chociaż podobna do koncepcji ogólnej technologii pomiaru pojemności, technologia przewodzenia RF dodaje obwód napędowy i obwód przerywacza do jednostki elektronicznej, umożliwiając w ten sposób oddzielny pomiar impedancji i pojemności.Obliczone zgodnie z prawami fizyki, impedancja i tolerancja każdego wisiorka są równe, więc efekty wisiorka można zmierzyć i wyeliminować z całkowitej mocy wyjściowej przez przesunięcie fazowe obwodu oscylacyjnego.
Sonda miernika poziomu admitancji na częstotliwości radiowej jest zamontowana w zbiorniku, a zmiana sygnału częstotliwości radiowej spowodowana zmianą poziomu jest uzyskiwana przez sondę.Koniec osłony prowadzącej sondy może zapobiegać przepływowi prądu RF przez wiszący materiał, tworząc pętlę, zapewniając w ten sposób dokładność pomiaru przyrządu.
Cechy konstrukcyjnezNYSP-M20 Przetwornik poziomu admitancji RF o wysokiej niezawodności bez pomiaru martwej strefy
◎Anti wiszące: unikalna konstrukcja obwodu tarczy napędowej poprawia zdolność do zawieszania się
◎Zakres zasilania: zakres pracy zasilacza: 13 ~ 35vdc
◎ temperatura procesu sondy: - 100 ℃ ~ 800 ℃
◎Brak pomiaru martwej strefy, może być stosowany do szerokiego zakresu pomiarów poziomu materiału powyżej dziesięciu centymetrów lub nawet kilku centymetrów
◎Maksymalny zakres pomiarowy może sięgać stu metrów, a nawet setek metrów
◎Wielką zaletą tego przyrządu jest pomiar granicy faz lepkich materiałów
◎stabilna i niezawodna wydajność, odporna na popiół lotny, spadający materiał, parę wodną, krystalizację i wosk
(brak ruchu, brak części łatwych do noszenia, brak regularnego czyszczenia, konserwacji i debugowania)
parametry techniczneNYSP-M20 Przetwornik poziomu admitancji RF o wysokiej niezawodności bez pomiaru martwej strefy
| Typowym zastosowaniem | Ciecz (korozja, przewodność, niska stała dielektryczna, mieszanie, interfejs, odwodnienie elektryczne, lepkość, głęboka studnia, bardzo duży zasięg i inne okazje) |
| Pył (przewodnictwo, proszek izolacyjny itp.) | |
| Stałe (przewodzące, izolujące, izolujące w bardzo wysokich temperaturach itp.) | |
|
model produktu
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Forma anteny
|
Miękki kabel, izolowany miękki kabel, nieizolowany miękki kabel, twardy drążek, izolowany twardy drążek, izolowany twardy drążek na obu końcach, cylindryczny twardy drążek |
| Materiał anteny | PTFE,304,316 |
| skala | 3m, 20m (Głęboka studnia może mierzyć setki metrów i można ją dostosować) |
| Długość fali | 635-650mm |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC |
|
wyjście sygnału |
4...20mA/HART/RS485/Modbus…. |
| Temperatura procesu | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| Ciśnienie procesowe |
-0,1~1,6MPa, -0,1~4,0MPa, -0,1~6,3MPa |
| Proces łączenia | gwint śrubowy, kołnierz (do wyboru) |
| Interfejs elektryczny | M20*1,5,½ ″NPT |
| poziomy ochrony | IP65,IP67,IP68 (do wyboru) |
| Klasa przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
