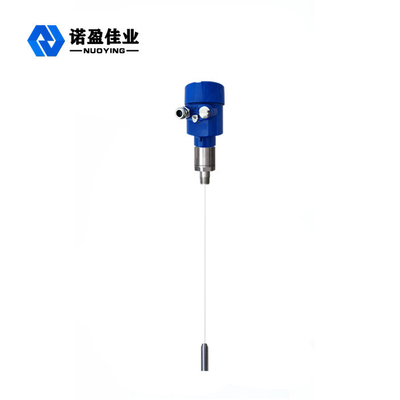

NYSP-M19 Anti Hanging Rf Przetwornik poziomu przenikania do przewodzenia cieczy

NYSP-M19 Anti Hanging Rf Przetwornik poziomu przenikania do przewodzenia cieczy

Nazwa marki: NUOYINGJIAYE
Numer modelu: NYSP-M19
MOQ: 1 szt.
Cena £: $400~$800/pc
Warunki płatności: T/T
Zdolność do zaopatrzenia: 1000 szt / miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
Xi'an, Shaanxi (Chiny)
Orzecznictwo:
CE
Typowym zastosowaniem:
Przewodząca ciecz, interfejs
Materiał anteny:
Izolowane przewody elastyczne PTFE (opcjonalnie)
Zasilacz:
24 V DC
Średnia temperatura:
-40~+150℃
Ciśnienie procesowe:
-0,1 ~ 4,0 MPa
połączenie procedury:
Gwint 3/4 B S P T (standard), kołnierz (opcjonalnie)
Poziomy ochrony:
IP6 7
Wyjście sygnału:
4...20mA/RS485
Szczegóły pakowania:
karton, 60cm×30cm×30cm
Możliwość Supply:
1000 szt / miesiąc
Podkreślić:

Antywiszący nadajnik poziomu RF

,

przewodzący płynny nadajnik poziomu przenikania RF

Opis produktu

NYSP-M19 Anti-Hanging RF przetwornik poziomu przenikalności z dużym zakresem pomiarowym





Zasada działania NYSP-M19 Anti-hanging RF przetwornik poziomu przenikalności z dużym zakresem pomiarowym



Technika pomiaru przewodnictwa RF jest techniką pomiaru położenia o wyjątkowych zaletach.Chociaż podobna do koncepcji ogólnej technologii pomiaru pojemności, technologia przewodzenia RF dodaje obwód napędowy i obwód przerywacza do jednostki elektronicznej, umożliwiając w ten sposób oddzielny pomiar impedancji i pojemności.Obliczone zgodnie z prawami fizyki, impedancja i tolerancja każdego wisiorka są równe, więc efekty wisiorka można zmierzyć i wyeliminować z całkowitej mocy wyjściowej przez przesunięcie fazowe obwodu oscylacyjnego.



Nadajnik poziomu admitancji na częstotliwości radiowej jest produktem do ciągłego pomiaru poziomu, opartym na zasadzie przewodnictwa RF.Produkt ma kilka zalet, takich jak wysoka stabilność, wysoka czułość i szerszy zakres pomiarowy.W porównaniu z tradycyjnym pojemnościowym miernikiem poziomu, unikalny projekt może w prosty i wygodny sposób zrealizować ustawienie instrumentu.Po zakończeniu ustawiania może być używany normalnie i bezobsługowo przez cały okres użytkowania.Aby użytkownicy mogli intuicyjnie zrozumieć działanie sprzętu i na czas radzić sobie z problemami, w skomplikowanych sytuacjach przemysłowych jest również bezpieczny i niezawodny.



Cechy konstrukcyjnezNYSP-M19 Antywiszący przetwornik poziomu przenikania RF z dużym zakresem pomiarowym



◎Anti wiszące: unikalna konstrukcja obwodu tarczy napędowej poprawia zdolność do zawieszania się

◎Zakres zasilania: zakres pracy zasilacza: 13 ~ 35vdc

◎ temperatura procesu sondy: - 100 ℃ ~ 800 ℃

◎Brak pomiaru martwej strefy, może być stosowany do szerokiego zakresu pomiarów poziomu materiału powyżej dziesięciu centymetrów lub nawet kilku centymetrów

◎Maksymalny zakres pomiarowy może sięgać stu metrów, a nawet setek metrów

◎Wielką zaletą tego przyrządu jest pomiar granicy faz lepkich materiałów

◎stabilna i niezawodna wydajność, odporna na popiół lotny, spadający materiał, parę wodną, ​​krystalizację i wosk

(brak ruchu, brak części łatwych do noszenia, brak regularnego czyszczenia, konserwacji i debugowania)



parametry technicznezNYSP-M19 Antywiszący przetwornik poziomu przenikania RF z dużym zakresem pomiarowym





Typowym zastosowaniem Ciecz (korozja, przewodność, niska stała dielektryczna, mieszanie, interfejs, odwodnienie elektryczne, lepkość, głęboka studnia, bardzo duży zasięg i inne okazje)
Pył (przewodnictwo, proszek izolacyjny itp.)
Stałe (przewodzące, izolujące, izolujące w bardzo wysokich temperaturach itp.)

model produktu



NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24

Forma anteny



Miękki kabel, izolowany miękki kabel, nieizolowany miękki kabel, twardy drążek, izolowany twardy drążek, izolowany twardy drążek na obu końcach, cylindryczny twardy drążek
Materiał anteny PTFE,304,316
skala 3m, 20m (Głęboka studnia może mierzyć setki metrów i można ją dostosować)
Długość fali 635-650mm
Dokładność pomiaru 0,05% ~ 0,1% FS
Zasilacz 24VDC

wyjście sygnału

4...20mA/HART/RS485/Modbus….
Temperatura procesu -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃
Ciśnienie procesowe

-0,1~1,6MPa, -0,1~4,0MPa, -0,1~6,3MPa

Proces łączenia gwint śrubowy, kołnierz (do wyboru)
Interfejs elektryczny M20*1,5,½ ″NPT
poziomy ochrony IP65,IP67,IP68 (do wyboru)
Klasa przeciwwybuchowa Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie)




※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
