Szczegóły Produktu:
|
| Napięcie zasilania: | 24VDC (220VAC) | Typowym zastosowaniem: | Wysoka precyzja, wysoki poziom higieny i inne okazje pomiaru |
|---|---|---|---|
| Wyjście sygnału: | 4...20mA/HART/RS485/Modbus... | Forma anteny: | typ antykorozyjny |
| Temperatura procesu: | -40 ~ + 130 ℃ | Ciśnienie procesowe: | -0,1 ~ 2,0 MPa |
| połączenie procedury: | Kołnierz | Poziomy ochrony: | IP67 |
| High Light: | Zdalne debugowanie nadajnika poziomu radaru,radarowy miernik poziomu fal kierowanych 80G,radarowy miernik poziomu antykorozyjnego |
||

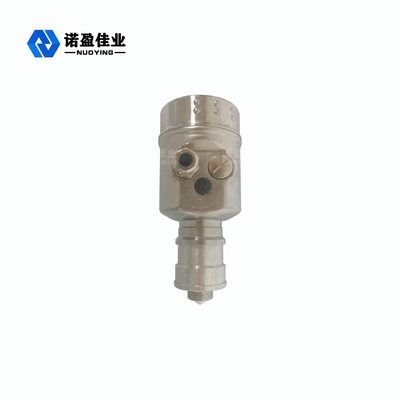

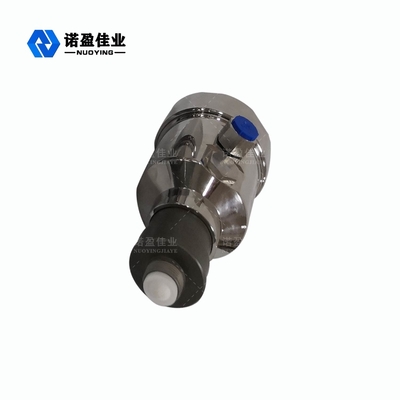

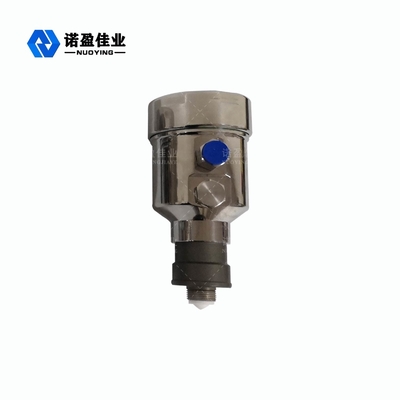

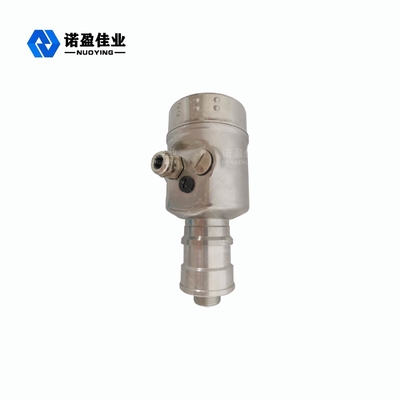

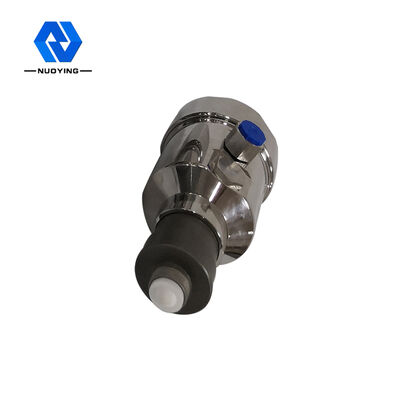

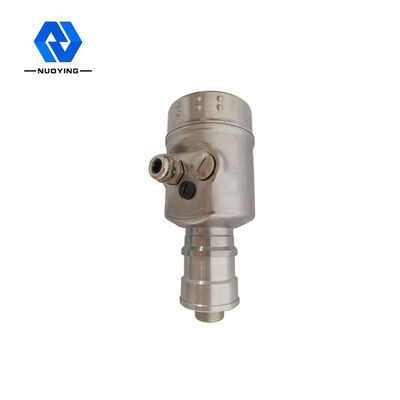

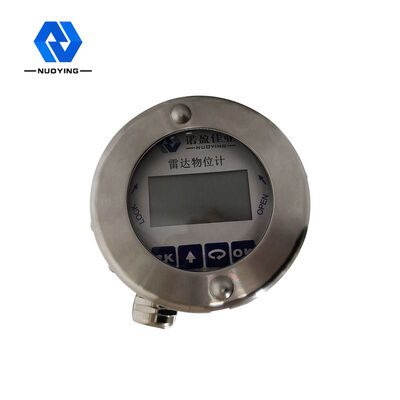

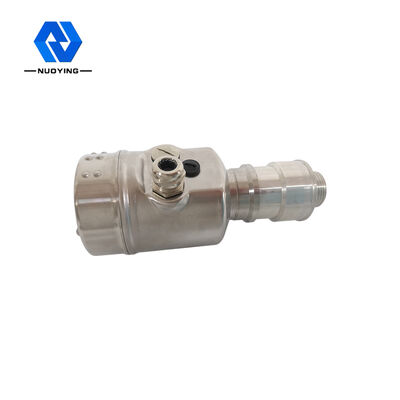

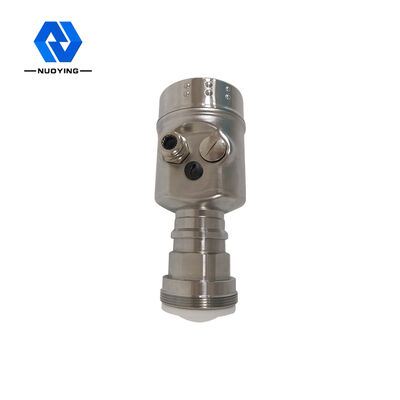

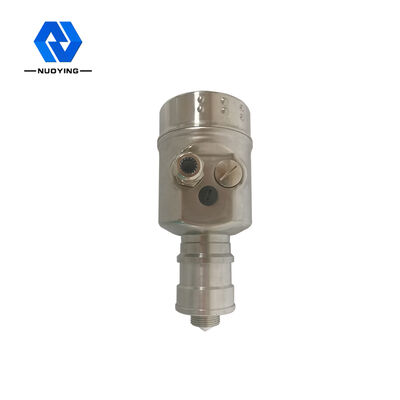

80G precyzyjny miernik poziomu radaru pomiarowego obsługuje zdalne debugowanie
Zasada działania80G precyzyjny miernik poziomu radaru pomiarowego obsługuje zdalne debugowanie
Produkty radarowe NYRD900 FMCW (znane również jako radary fal milimetrowych), ze względu na zastosowanie pasm fal milimetrowych o wyższej częstotliwości niż radary w paśmie Ku, mogą być stosowane w wykrywaniu celów dalekiego zasięgu, w silnym środowisku wolnym od dymu i pyłu , obrazowanie dalekiego zasięgu, obrazowanie wielospektralne i inne aspekty.Ważne aplikacje i mogą wykrywać cele mniejsze niż radar mikrofalowy i uzyskiwać dokładniejsze pozycjonowanie, z wyższą rozdzielczością i większą poufnością.
Cecha konstrukcyjnaz80G precyzyjny miernik poziomu radaru pomiarowego obsługuje zdalne debugowanie
1. Dobra wydajność przejściowa: w oparciu o samodzielnie opracowany układ RF o fali milimetrowej CMOS, aby uzyskać bardziej zwartą strukturę RF, wyższy stosunek sygnału szumu.
2. Przepustowość robocza 5 GHz sprawia, że produkt ma wyższy współczynnik rozdzielczości pomiaru i dokładność pomiaru;
3.Koherencja: koherentna generacja wstrząsów dipolowych pod wpływem prądu lub efekt nieliniowej częstotliwości różnicowej spójnego generowania impulsów laserowych
4. Niska energia: energia fotonów fal milimetrowych ma tylko kilka milielektronów, nie będzie jonizacji rentgenowskiej i zniszczenia wykrywanej substancji, więc nie jest łatwo zniszczyć substancję do wykrycia
5. Silna penetracja: Silna penetracja dla substancji niepolarnych.Wiele niemetalicznych niepolarnych materiałów pochłania mniej promieni w tym paśmie i dlatego można je wykorzystać do badania wewnętrznej struktury materiału.Na przykład ceramika/tektura/produkty z tworzyw sztucznych/pianka są przezroczyste dla tego pasma promieniowania elektromagnetycznego i mogą być również wykorzystywane do monitorowania bezpieczeństwa na lotniskach/stacjach, takich jak badanie maszyn/materiałów wybuchowych i leków, lub do wykrywania spawania płytek drukowanych.
6. Łatwy do wchłonięcia przez cząsteczki polarne: to pasmo ma mniejsze rozpraszanie w niejednorodnych substancjach i może wykrywać i mierzyć zawartość pary wodnej.Możesz również zbadać skład materiałów lub przeprowadzić kontrolę jakości analizując ich charakterystyczne profile.
7. Duży zakres pomiarowy, mały obszar niewidomy.Maksymalny zasięg może osiągnąć 120m, a obszar niewidomy może osiągnąć 8cm.
Parametry techniczne80G precyzyjny miernik poziomu radaru pomiarowego obsługuje zdalne debugowanie
|
Typowym zastosowaniem |
Kąt emisji fali elektromagnetycznej jest mniejszy niż 3 stopnie, odpowiedni do pomiaru wąskiej przestrzeni lub rury prowadzącej |
| Nadaje się do dużych zbiorników magazynowych (150 m) i małych zbiorników magazynowych (mały obszar ślepy) | |
| Wysoka precyzja, wysoki poziom higieny i inne okazje pomiaru | |
| Złożone warunki procesu (mieszanie, pręt grzejny, drabina, dach pływający, silny pył, silna para itp.) | |
|
model produktu |
NYRD900 |
| częstotliwość emisji | 76 GHz-81 GHz, szerokość częstotliwości skanowania FM wynosi 5 GHz; |
|
Forma anteny |
Antena soczewkowa, antykorozyjna, antena soczewkowa |
|
Materiał anteny |
PTFE, 304 + PTFE |
| skala |
0,08-150m |
| dokładność pomiaru | 0,05%-0,1% FS |
| Napięcie zasilania | 24VDC, 220VAC |
|
wyjście sygnału |
4...20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40 ~ + 130 ℃, -40 ~ + 260 ℃ (≥260 ℃ można dostosować) |
| Ciśnienie procesowe |
-0,1 ~ 2,0 MPa |
| połączenie procedury |
gwint śrubowy, wspornik, kołnierz, zaciski (opcjonalnie) |
| poziomy ochrony | IP65,IP67,IP68 (opcjonalnie) |
| klasyfikacja przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
