Szczegóły Produktu:
|
| Typowym zastosowaniem: | kanał wodny, zbiorniki wodne, rzeki, jeziora, mielizny itp | Materiał anteny: | 316L (opcjonalnie) |
|---|---|---|---|
| Skala: | 30m, 80m (opcjonalnie) | Precyzja: | ±3mm |
| Zasilacz: | 24VDC (dwie linie, cztery linie) | Temperatura procesu: | -40 ~ + 80 ℃ |
| Ciśnienie procesowe: | -0,1 ~ 3,0 MPa | połączenie procedury: | kołnierz, wspornik (opcjonalnie) |
| High Light: | Bezdotykowy radarowy nadajnik poziomu 26G,inteligentny radarowy nadajnik poziomu SL,radarowy miernik poziomu NYRD |
||

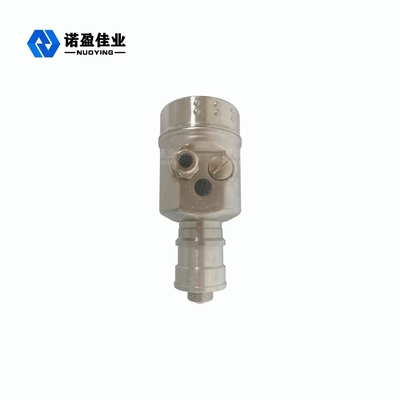

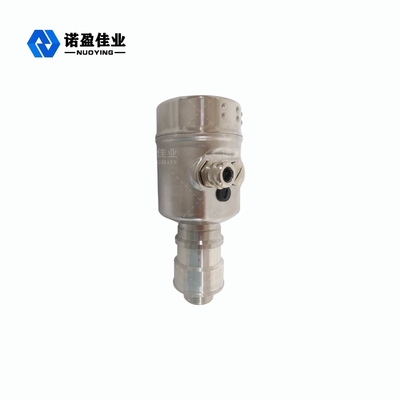

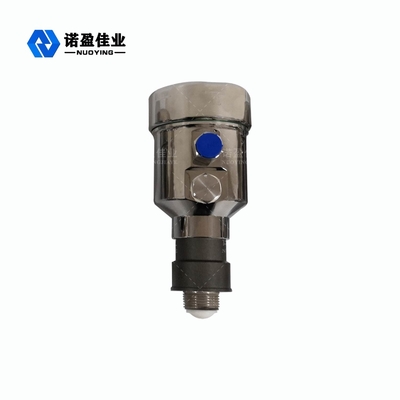

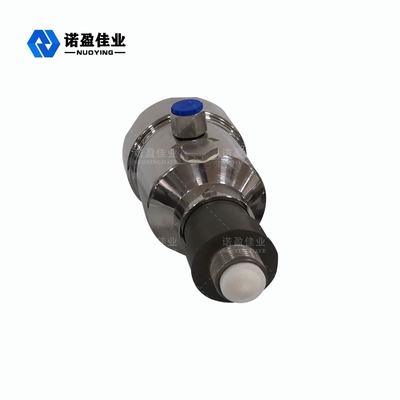

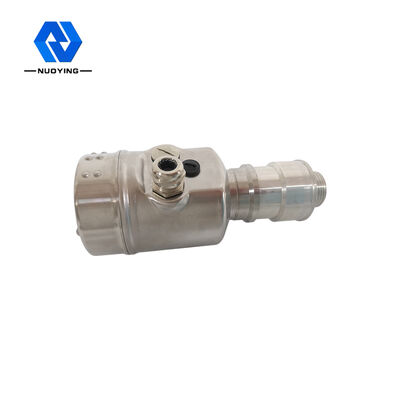

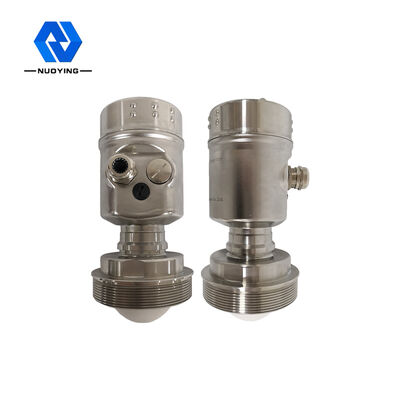

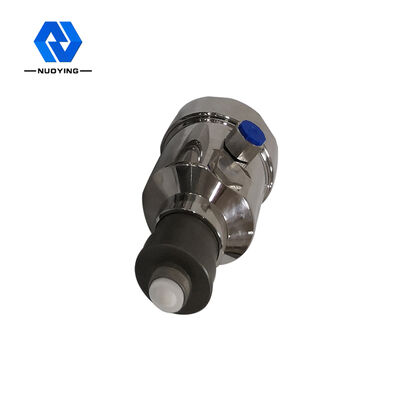

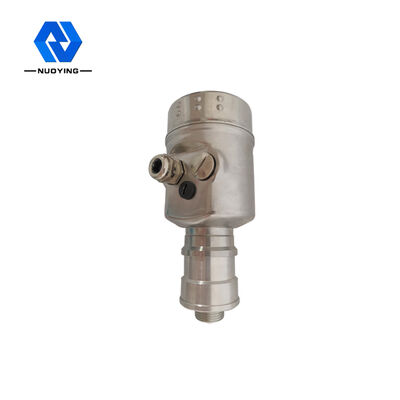

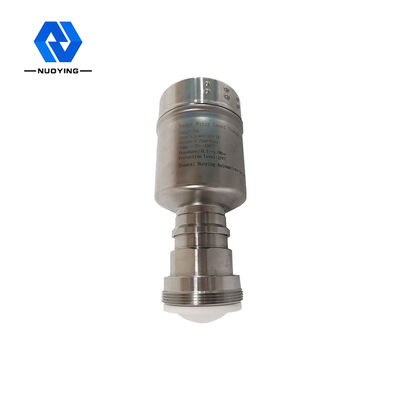

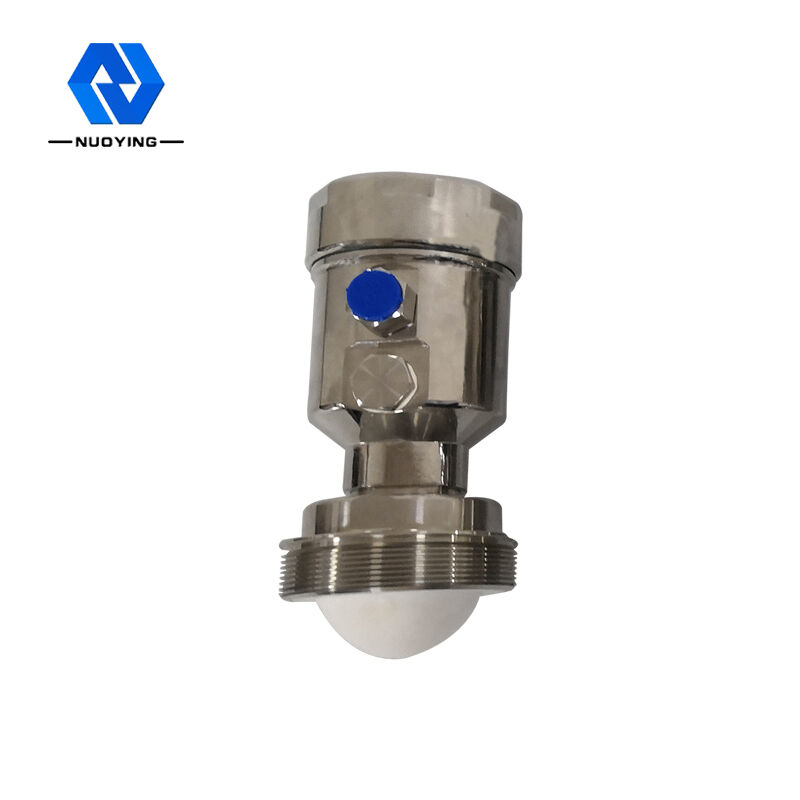

26G NYRD SL Bezdotykowy inteligentny radarowy nadajnik poziomu o wysokiej częstotliwości
Zasada działania bezdotykowego inteligentnego radarowego nadajnika poziomu 26G NYRD SL o wysokiej częstotliwości
Antena radarowa emituje wąskie impulsy mikrofalowe, które są przesyłane w dół przez antenę.Po zetknięciu się fali impulsowej z powierzchnią mierzonego medium jest ona odbijana z powrotem i ponownie odbierana przez system antenowy, a sygnał jest przesyłany do części układu elektronicznego i automatycznie przekształcany na sygnał poziomu (ponieważ prędkość propagacji impulsu jest niezwykle szybka , fala elektromagnetyczna dociera do celu i jest odbijana z powrotem do odbiornika (czas potrzebny na przejście tam i z powrotem jest prawie natychmiastowy)
Dane pomiarowe: powierzchnia uszczelniająca dna gwintu lub kołnierza.
Uwaga: W przypadku korzystania z pomiaru poziomu radaru należy upewnić się, że najwyższy poziom materiału nie może wejść do obszaru niewidocznego pomiaru (obszar pokazany w D na rysunku).
Cechy konstrukcyjne26G NYRD SL Bezdotykowy inteligentny radarowy nadajnik poziomu o wysokiej częstotliwości
◎ prawie odporny na korozję i pienienie;Nie ma wpływu na zmiany gęstości, temperatury i ciśnienia medium.
◎ Krótsza długość fali, lepsze odbicie na pochylonych powierzchniach stałych.
◎ Kąt wiązki jest mały, energia jest skoncentrowana, co zwiększa zdolność echa i sprzyja unikaniu obiektów zakłócających.
◎ Niewidomy obszar pomiaru jest mniejszy, w przypadku małych zbiorników pomiar również przyniesie dobre wyniki.
◎ Wysoki stosunek sygnału do szumu, nawet w przypadku wahań, pozwala również uzyskać lepszą wydajność.
przypadku wahań można również uzyskać lepszą wydajność.
◎ Wysoka częstotliwość jest najlepszym wyborem do pomiaru stałego i niskiej stałej dielektrycznej medium. Wysoka częstotliwość jest najlepszym wyborem do pomiaru stałego i niskiej stałej dielektrycznej medium.
◎ Rozmiar anteny jest mały, łatwy do zainstalowania;Radar bezdotykowy, bez zużycia, bez zanieczyszczeń.
◎ Poważne zapylenie ma niewielki wpływ na pracę miernika poziomu wysokich częstotliwości.
Parametry technicznez26G NYRD SL Bezdotykowy inteligentny radarowy nadajnik poziomu o wysokiej częstotliwości
| parametry techniczne | |
| wyjście sygnału | 4...20mA/HART/RS485/Modbus.. |
| Temperatura procesu | -40 ~ + 260 "C |
| Ciśnienie procesowe |
-0.1 ~ 2,0 MPa |
| Przyłącze procesowe | kołnierz (opcjonalnie) |
| interfejs elektryczny | M20X1,5, % ~NPT |
| Stopień ochrony/klasa IP |
IP67 (opcjonalnie) |
|
klasa przeciwwybuchowa |
ExialICT6 (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
