Szczegóły Produktu:
|
| Typowym zastosowaniem: | Pomiar poziomu cieczy | Skala: | 50~5000mm |
|---|---|---|---|
| Dokładność pomiaru: | ± 1% FS | Wyświetlanie stanu: | LCD (OPCJONALNIE) |
| Proces łączenia: | kołnierz, wspornik (opcjonalnie) | Średnia gęstość: | ≤0.8Pa.s; ≤0,8 Pa.s; 3Pa.s 3Pa.s |
| Klasa przeciwwybuchowa: | Exia II CT6 | Ciśnienie procesowe: | -0,1 ~ 2,0 MPa |

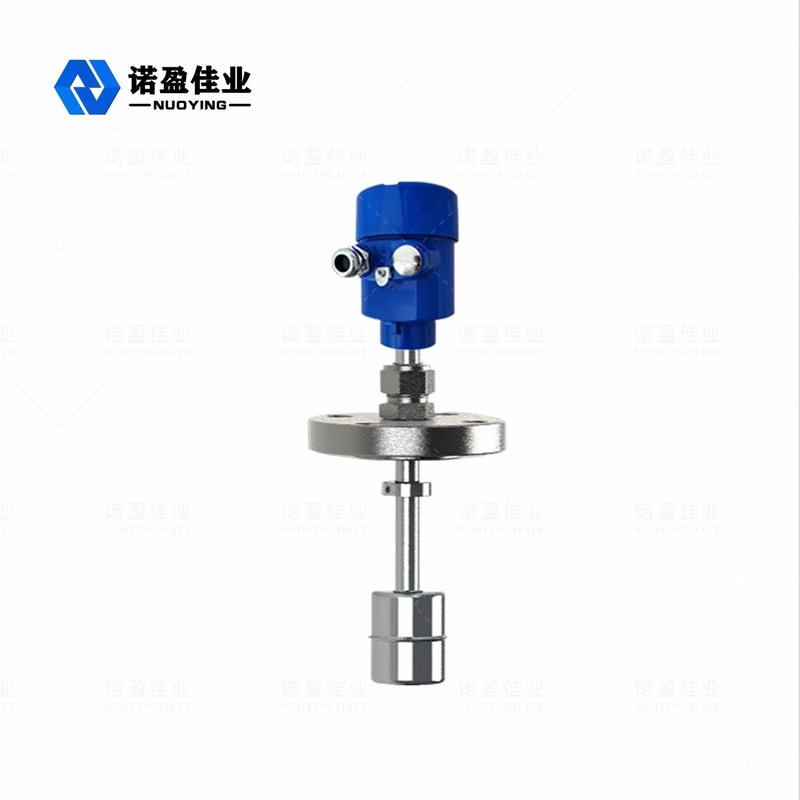

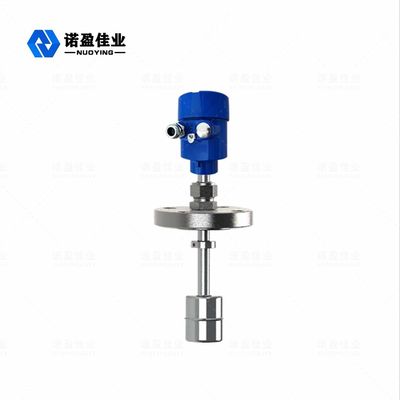

Pomiar cieczy NYCFQ-UL Magnetyczny miernik poziomu pływaka połączony z kołnierzem
Zasada działania magnetycznego miernika poziomu pływaka NYCFQ-UL
Gdy czujnik działa, część obwodu wzbudzi prąd pulsacyjny na przewodzie falowodowym, a prąd propagujący się wzdłuż przewodu falowodowego wygeneruje pulsacyjne pole elektromagnetyczne wokół przewodu falowodowego. Pływak znajduje się na zewnątrz pręta pomiarowego czujnika, który może poruszaj sam w górę iw dół miarką wraz ze zmianą poziomu cieczy.Wewnątrz pływaka znajduje się zestaw trwałych pierścieni magnetycznych Gdy pole magnetyczne prądu pulsującego styka się z polem pierścienia magnetycznego generowanego przez pływak, pole magnetyczne wokół pływaka zmienia się tak, że drut falowodowy wykonany z materiału magnetostrykcyjnego generuje impuls skrętny w położeniu pływaka .który jest przesyłany z powrotem wzdłuż przewodu ze stałą prędkością i wykrywany przez detektor.Mierząc różnicę czasu między prądem pulsacyjnym a falą skręcającą można precyzyjnie określić położenie pływaka, czyli położenie poziomu cieczy.
NYCFQ-UL Magnetyczny miernik poziomu pływaka Parametry techniczne
| Typowym zastosowaniem | Pomiar poziomu cieczy |
| Skala | 50~5000mm |
| Dokładność pomiaru | ± 1% FS |
| Zasilacz | 24VDC (15-35V) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40 ~ + 130 ℃ |
| Ciśnienie procesowe | -0,1 ~ 2,0 MPa |
| Średnia gęstość | 500 ~ 2000 kg / m³ |
| Średnia gęstość | ≤0,8 Pa.s;3Pa.s |
| Proces łączenia | kołnierz, wspornik (opcjonalnie) |
| Wyświetlanie stanu | LCD (OPCJONALNIE) |
| Poziom ochrony | IP65 |
| Klasa przeciwwybuchowa | Exia II CT6 |
NYCFQ-UL Magnetyczny miernik poziomu pływaka Funkcja projektowa
1. Prosta konstrukcja, solidna i niezawodna, stabilna praca.
2. Wyświetlacz wskazuje poziom cieczy na czerwono, co jest intuicyjne, przyciągające wzrok i łatwe do odczytania.
3. Można wybrać różne formy instalacji i formy połączeń.
4. Duży zakres pomiarowy, brak martwego obszaru w całym procesie pomiaru.
5. Ciągły pomiar różnych cieczy oraz poziomów wysokiej temperatury, wysokiego ciśnienia, czynników żrących, palnych i wybuchowych.
