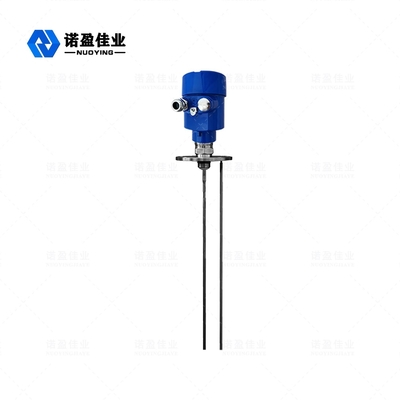

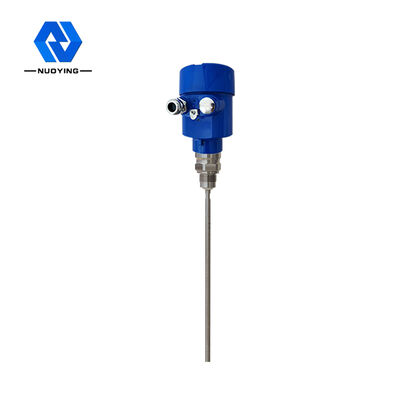

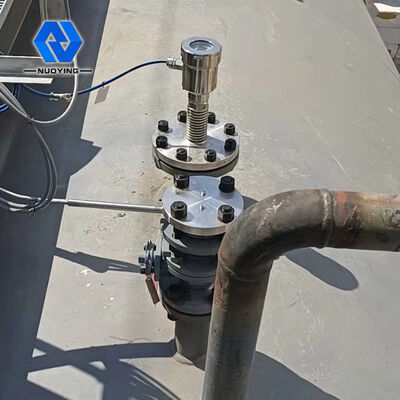

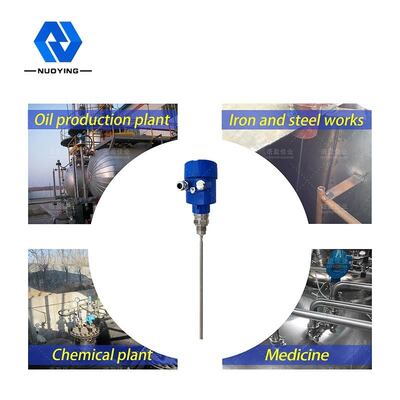

Przetwornik poziomu z falowodowym falowodem o średnim styku dla stałej dielektrycznej

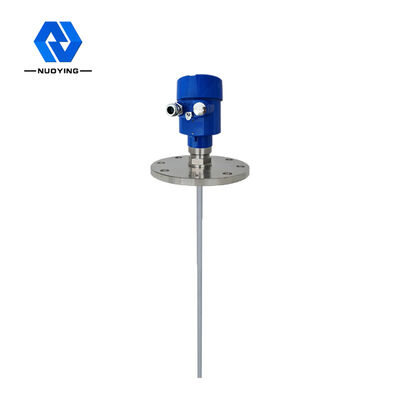

Radar z falą kierowaną o wysokiej dokładnościMiernik poziomuŚredniKontaktTyp odpowiedni dla stałej dielektrycznej

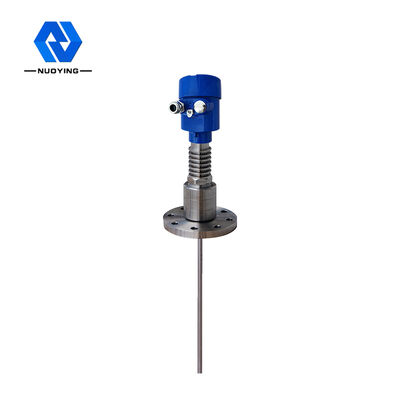

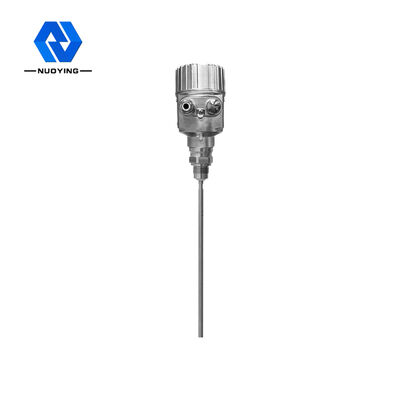

Radar z falą kierowaną odporny na wysokie temperatury i wysokie ciśnienieMiernik poziomuZasada działania

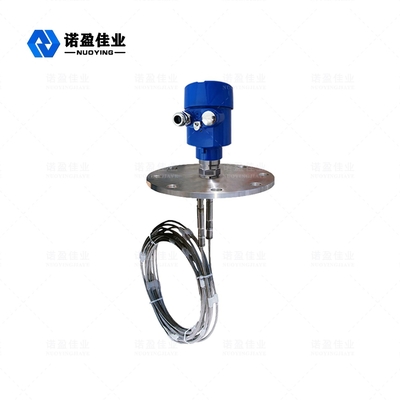

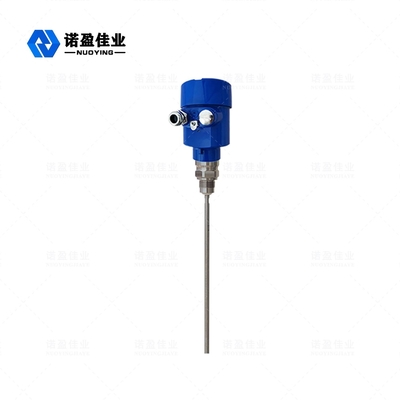

Impuls mikrofalowy wysokiej częstotliwości wysyłany przez radar falowodowy przechodzi wzdłuż elementu wykrywającego (stalowego kabla lub stalowego pręta).Gdy fala napotka mierzone medium, ze względu na nagłą zmianę stałej dielektrycznej, część impulsu falowego zostanie natychmiast odbita z powrotem do nadajnika.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonego medium.

Wejście

Radar z falą kierowaną jest przyrządem pomiarowym opartym na zasadzie podróży w czasie.Fala radarowa przebiega z prędkością światła, a czas działania można przekształcić w sygnał poziomu za pomocą elementów elektronicznych.Sonda wysyła impulsy o wysokiej częstotliwości i rozchodzi się wzdłuż sondy kablowej lub prętowej.Gdy impuls styka się z powierzchnią materiału, jest odbijany z powrotem i odbierany przez odbiornik w przyrządzie, a sygnał odległości jest przekształcany na sygnał poziomu materiału.

Odbity sygnał impulsowy jest przesyłany do obwodu elektronicznego instrumentu wzdłuż sondy kablowej lub prętowej, a mikroprocesor przetwarza sygnał w celu zidentyfikowania echa generowanego przez impuls mikrofalowy na powierzchni materiału.Prawidłowe rozpoznawanie sygnału echa jest realizowane przez oprogramowanie impulsowe.Odległość D od powierzchni materiału jest proporcjonalna do czasu T impulsu.

wyjście

Ustaw, wprowadzając wysokość pustego zbiornika E (=punkt zerowy), wysokość pełnego zbiornika F (=pełny zakres) i niektóre parametry aplikacji.Parametry aplikacji automatycznie dostosują przyrząd do środowiska pomiarowego, odpowiadającego wyjściu 4-20 mA.

Radar fali kierowanejMiernik poziomuFunkcja produktu

Radarowy miernik poziomu fali prowadzonej wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania echa Echo Discovery.Dzięki pomiarowi kontaktowemu dokładność pomiaru jest wysoka, a pomiar jest dokładniejszy.Jednocześnie radar z falami prowadzonymi jest odporny na adhezję i nie ma na niego wpływu środowisko zewnętrzne, takie jak temperatura medium i adhezja.

Różnorodność trybów połączeń procesowych i typów elementów detekcyjnych sprawia, że ​​miernik poziomu z radarem falowodowym serii 70X nadaje się do różnych złożonych warunków pracy i zastosowań.Na przykład:;Media o wysokiej temperaturze, wysokim ciśnieniu i niskiej stałej dielektrycznej.

Przyjmuje tryb pracy impulsowej, o wyjątkowo niskiej mocy emisyjnej i może być instalowany w różnych metalowych i niemetalowych pojemnikach, bez szkody dla ludzkiego ciała i środowiska.

Radar fali kierowanejMiernik poziomuProduktParametr

Radar fali kierowanejMiernik poziomu
