Szczegóły Produktu:
|
Typowym zastosowaniem: | Wysoka precyzja, wysokie okazje higieniczne | Przedmiot nr.: | NYRD900-1 |
---|---|---|---|
Częstotliwość: | 76GHz ~ 81GHz | Zasięg: | 0,08 ~ 150m |
Wyjście sygnału: | 4-20mA/HART/RS485/Modbus... | Temperatura procesu: | -40 ~ 130 ℃, -40 ~ 260 ℃ (≥260 ℃ konfigurowalny) |
Ciśnienie procesowe: | -0,1 ~ 2,0 MPa | Stopień ochrony: | IP65, IP67, IP68 (opcjonalnie) |
High Light: | Wysokotemperaturowy radarowy miernik poziomu 80G,radarowy nadajnik poziomu gazu parowego,radarowy miernik poziomu 81GHz |

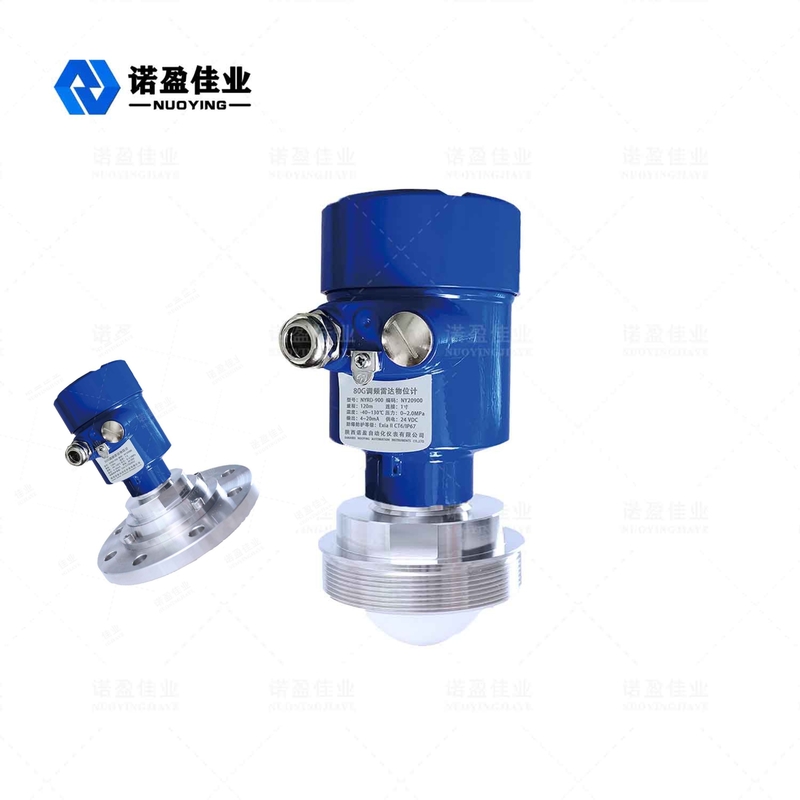

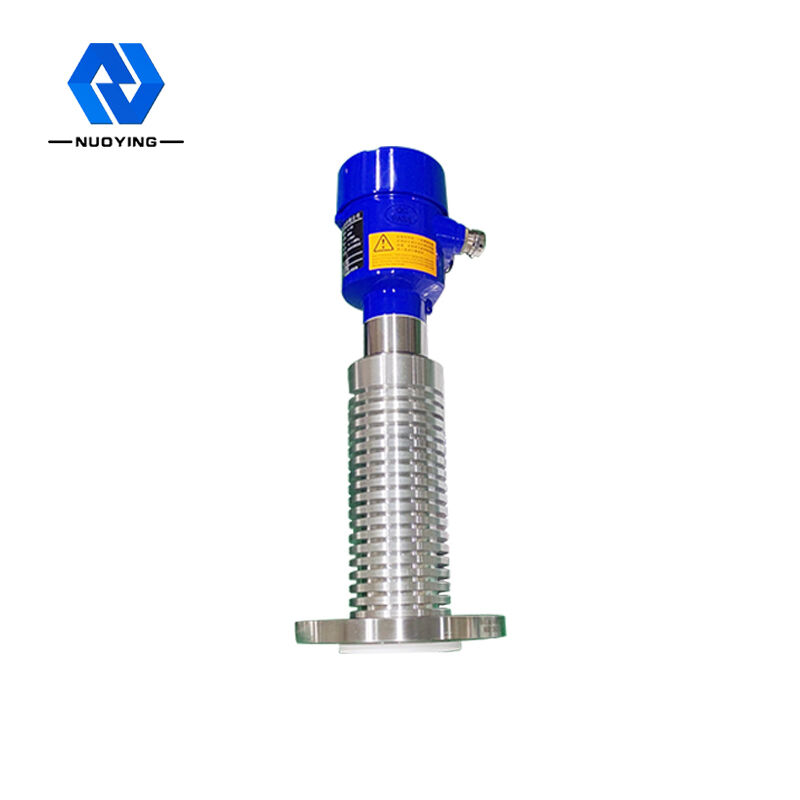

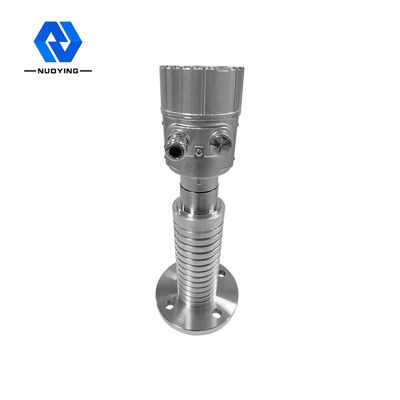

Pomiar wysokotemperaturowej pary gazowej 80G Radarowy miernik poziomu 76GHz ~ 81GHz 0,08 ~ 150m
Zasada działania
Produkty radarowe NYRD900 FM wave FMCW <nazywają również radarem fal milimetrowych), w wyniku czego zastosowanie jest wyższe niż pasmo fal milimetrowych radaru pasma Ku, wykrywanie zdalnego celu, silne środowisko pyłu dymnego, zdalne obrazowanie, szacunek, taki jak wiele Obrazowanie spektralne ma ważne zastosowania i może wykryć więcej niż mały cel radaru mikrofalowego i osiągnąć dokładniejsze pozycjonowanie, ma wyższą rozdzielczość i silniejsze bezpieczeństwo.
Funkcja Dsign
* Duży zasięg, mały obszar ślepy.Maksymalny zasięg może osiągnąć 120 m, a obszar mowy może osiągnąć 8 cm.
* Mały kąt wiązki, mały rozmiar anteny, łatwy w instalacji.Niewielki wpływ na to ma rozmiar dyszy i ingerencja bariery.
* Długość fali jest krótsza, a odbicie na powierzchni ciała lepsze, więc nie ma specjalnej potrzeby używania kołnierza uniwersalnego do celowania.
* Obsługuje zdalne debugowanie i zdalną aktualizację, ułatwiając konserwację na miejscu.
* Jako radar pasma 80 GHz stosowany w dziedzinie pomiarów przemysłowych, precyzyjny, bezkontaktowy pomiar poziomu i poziomu cieczy, z innym powszechnym radarem impulsów mikrofalowych, radarem z falą kierowaną niezrównane zalety, wyjątkowo wąska wiązka i zdolność penetracji, może dostosować się do ultra złożone warunki pracy, bez osłabiania wydajności pomiarowej.
Parametr techniczny
Aplikacja | Kąt emisji fali elektromagnetycznej jest mniejszy niż 3 °, odpowiedni do pomiaru wąskiej przestrzeni lub rury z falą kierowaną |
Nadaje się do dużej tolerancji przechowywania (150 m) i przechowywania małej butli „mały obszar niewidomy” | |
Wysoka precyzja, wysoki poziom higieny i inne miejsca pomiaru | |

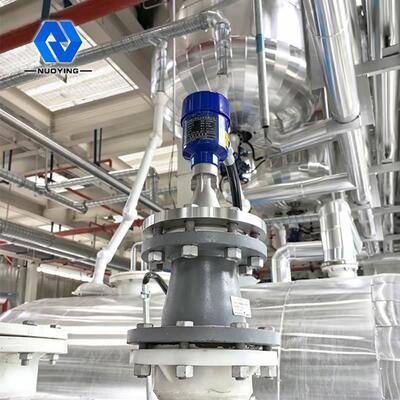

Warunki procesu są złożone (mieszanie, pręt grzejny, drabina, pływający dach, silny pył, silna para itp.) | |
Numer przedmiotu | 900 NYRD |
Częstotliwość transmisji | 76 GHz ~ 81 GHz, szerokość częstotliwości skanowania FM 5 GHz |

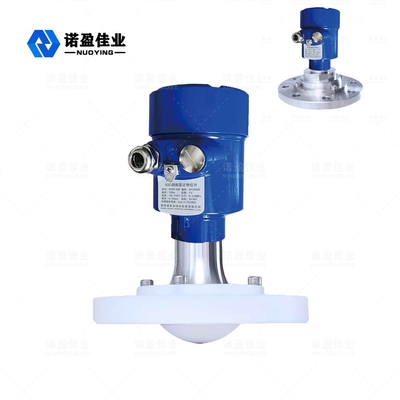

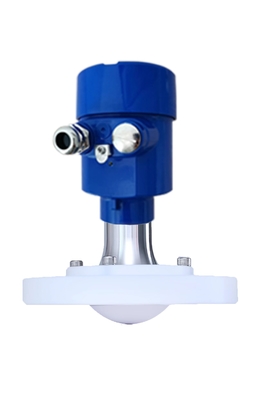

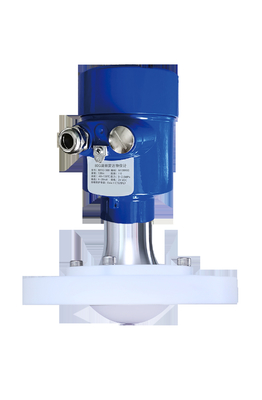

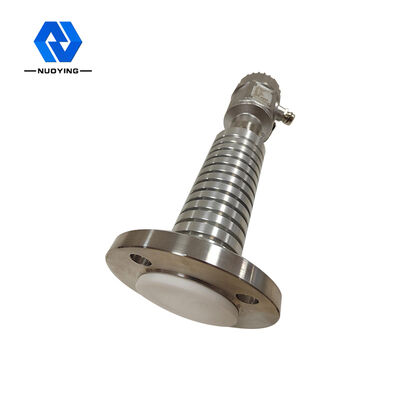

Forma anteny | Antena obiektywu, antykorozyjna antena obiektywu |
Materiał anteny | PTFE,304+PTFE |
Skala | 0,08 ~ 150m |
Dokładność pomiaru | 0,05% ~ 0,1% FS |
Zasilacz | 24VDC,220VAC |
Wyjście sygnału | 4-20mA/HART/RS485/Modbus... |

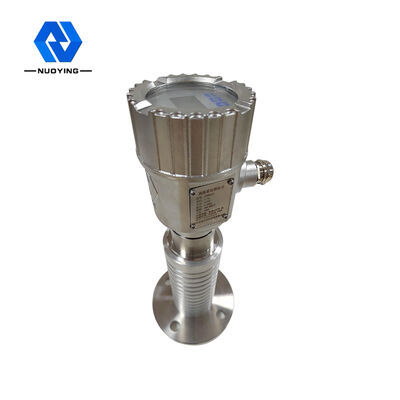

Temperatura procesu | -40 ~ 130 ℃, -40 ~ 260 ℃ (≥260 ℃konfigurowalny) |
Ciśnienie procesowe | -0,1 ~ 2,0 MPa |

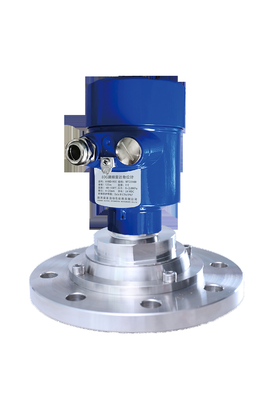

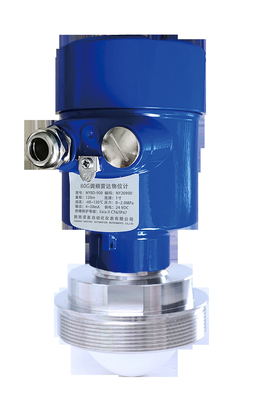

Proces łączenia | Gwint, wspornik, kołnierz, zacisk sanitarny (opcjonalnie) |
Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
Klasa przeciwwybuchowa | ExiaIICT6 Ga, ExdIICT6 Gb (jak pokazano w certyfikacie) |
