Szczegóły Produktu:
|
| Model produktu: | NYRD704, | Dokładność pomiaru: | 0,05% ~ 0,1% FS |
|---|---|---|---|
| Typowym zastosowaniem: | Pył (popiół lotny, mączka wapienna, mączka cementowa) | Wyjście sygnału: | 4... 20mA/HART/RS485/Modbus... |
| Materiał anteny: | 316 | Klasa przeciwwybuchowa: | ExiaIICT6Ga |
| High Light: | Koncentryczny miernik poziomu radaru z przewodem łączącym,704 radarowy miernik poziomu fali prowadzonej,radarowy nadajnik poziomu 6m |
||

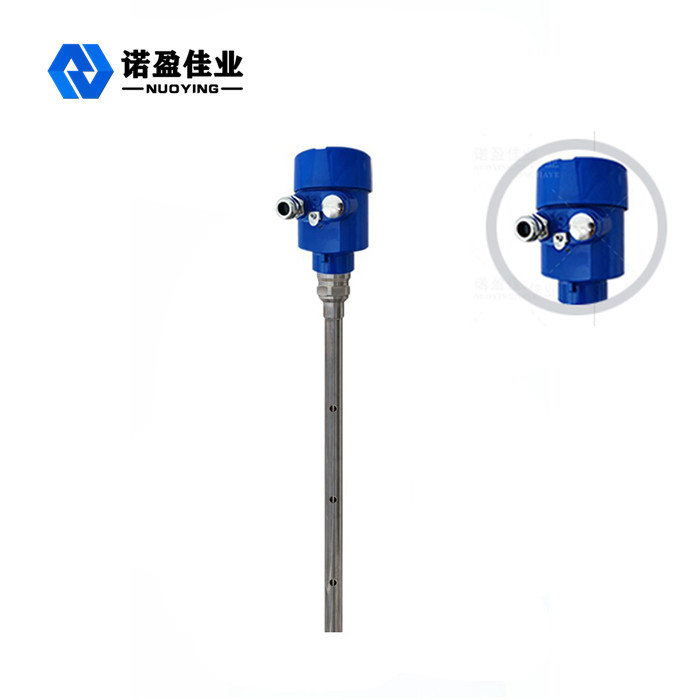

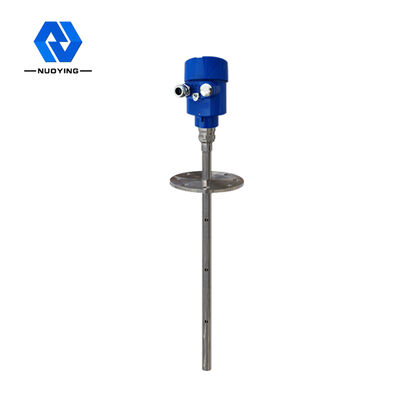

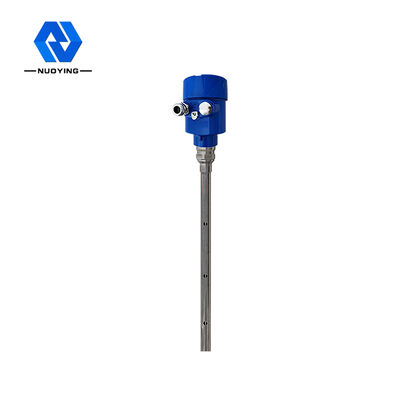

6m NYRD 704 Coaxial Łączący i Wise Guided Wave Radarowy Miernik Poziomu
Zasada działania 30-metrowego koncentrycznego łączącego i Wise NYRD 704 Radarowy miernik poziomu fali prowadzonej w miejscu pracy
Impuls Coaxial Connecting & Wise emitowany przez radar falowodowy rozchodzi się wzdłuż elementu wykrywającego (stalowego kabla lub stalowego pręta) i napotyka badane media.Ze względu na nagłą zmianę stałej dielektrycznej powoduje odbicie, a część energii impulsu jest odbijana z powrotem.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonego medium.
Iprzetwarzanie wyjścia
Radar falowodowy jest urządzeniem pomiarowym opartym na zasadzie podróży w czasie.Fala radarowa biegnie z prędkością światła, a czas biegu może zostać przekształcony na sygnał poziomu celu za pomocą elementów elektronicznych.Sonda emituje impuls o wysokiej częstotliwości i rozchodzi się wzdłuż sondy kablowej lub prętowej.
Oprzetwarzanie danych wyjściowych
Wprowadzając wysokość pustego zbiornika E (= zero), pełną wysokość zbiornika F (= pełny zakres) i niektóre parametry aplikacji, parametry aplikacji automatycznie dostosują miernik do warunków pomiarowych, odpowiadających wyjściu 4-20 mA.
Cechy konstrukcyjnez 30mAntykorozyjne i PTFENYRD 701 Radarowy miernik poziomu z falą kierowaną w wysokiej temperaturze i ciśnieniu

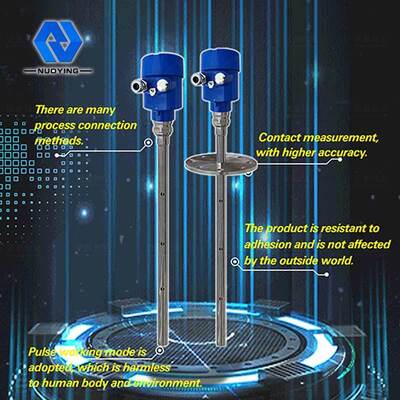

◎Miernik poziomu obiektu radarowego z falą kierowaną przyjmuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania Echo Discovery Echo, pomiar kontaktowy, wysoką dokładność pomiaru, dokładniejszy pomiar.Ostatnio na radar z falami prowadzonymi nie ma wpływu środowisko zewnętrzne, takie jak średnia temperatura i adhezja.
◎Miernik poziomu obiektu z radarem falowodowym serii 70-X, który jest odpowiedni do wszechstronnych, skomplikowanych warunków pracy i zastosowań ze względu na tryby połączeń versprocess i typy modułów detekcyjnych.Takich jak: wysokotemperaturowe, wysokociśnieniowe i niskociśnieniowe medium stałe.
◎Pulsowy tryb pracy, niska moc emisyjna, może być instalowany w różnych korozyjnych, niemetalowych pojemnikach, bez szkody dla ludzkiego ciała i środowiska.
Parametr techniczny 30m stykowy i wysokiej dokładności Radarowy miernik poziomu fali prowadzonej NYRD 701 w wysokiej temperaturze i ciśnieniu

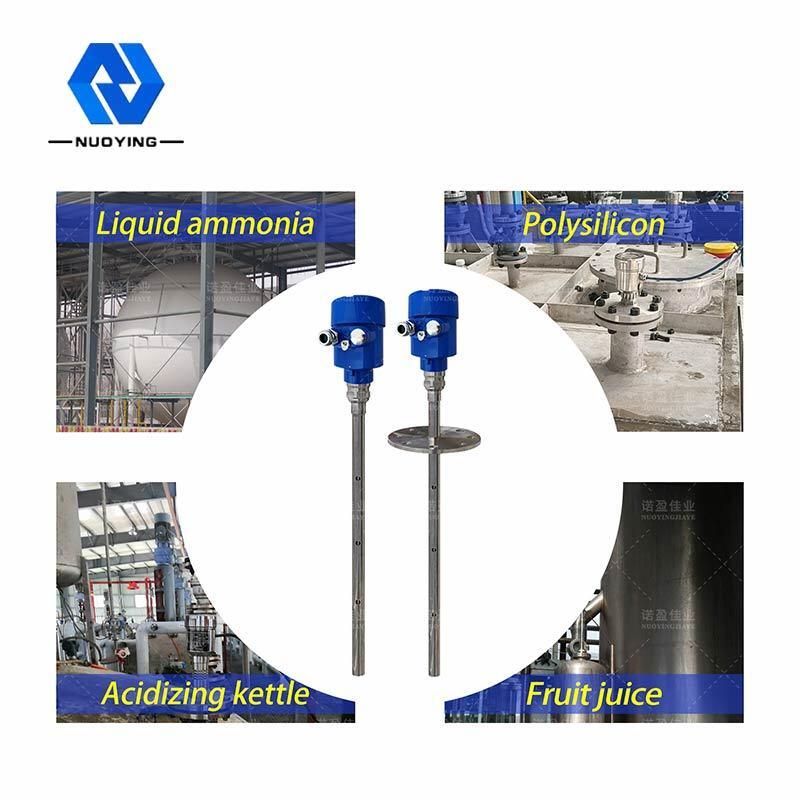

| Typowym zastosowaniem | Ciecz (silna korozja, niska stała dielektryczna, przyczepność, wysoka temperatura i wysokie ciśnienie) |
| Pył (popiół lotny, mączka wapienna, mączka cementowa) | |
| Stałe (drobne cząstki) | |
| Model produktu | NYRD704, |
| Forma anteny | Typ kabla, typ pręta |
| Materiał anteny | PTFE |
| Próbkowanie echa | 55 razy /s |
| Skala | 6m |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC |
| Wyjście sygnału | 4... 20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40~+500 °C |
| Ciśnienie procesowe | -0,1 ~ 2,0 MPa, -0,1 ~ 4,0 MPa |
| Proces łączenia | kołnierz |
| Interfejs elektryczny | M20×1,5 , ½" NPT |
| Stopień ochrony | IP 65, IP 67 |
| Klasa przeciwwybuchowa | ExiaIICT6Ga |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
