Szczegóły Produktu:
|
| Model produktu: | NYRD702 | Forma anteny: | Typ kabla, typ pręta |
|---|---|---|---|
| Skala: | 6m | Zasilacz: | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Materiał anteny: | PTFE/304/316 | Próbkowanie echa: | 55 razy / s |
| Dokładność pomiaru: | 0,05% ~ 0,1% FS | Temperatura procesu: | -40~+130℃,-40~+250℃,-40~+500℃ |
| High Light: | Nadajnik radarowy z falą kierowaną o długości 6 m,stykowy nadajnik poziomu z radarem z falą kierowaną,radarowy czujnik poziomu z prowadnicą mikrofalową |
||

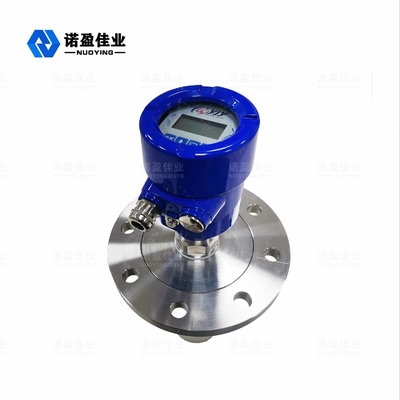

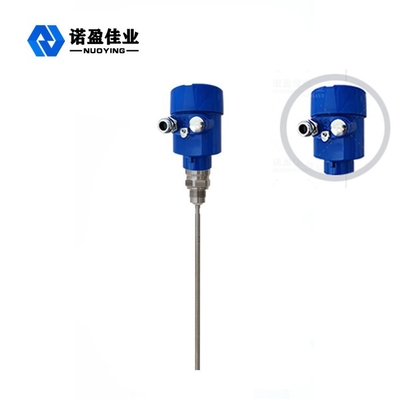

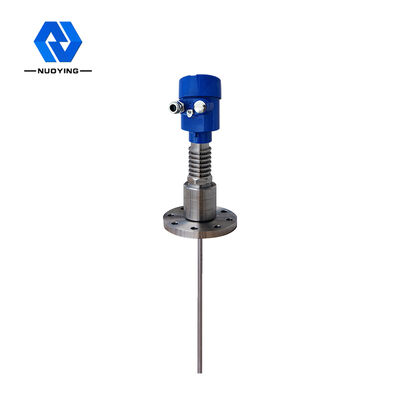

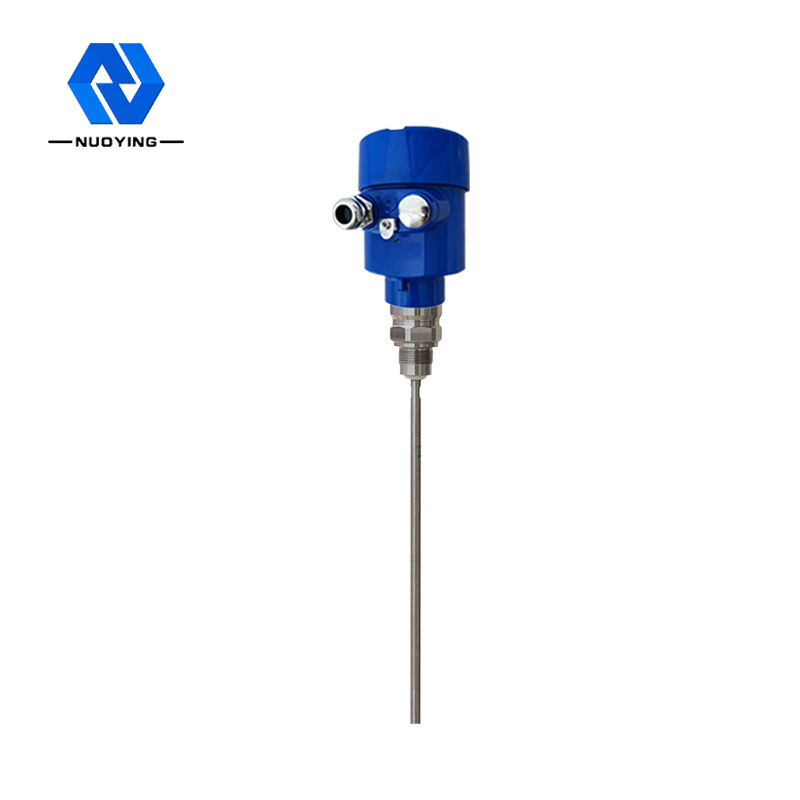

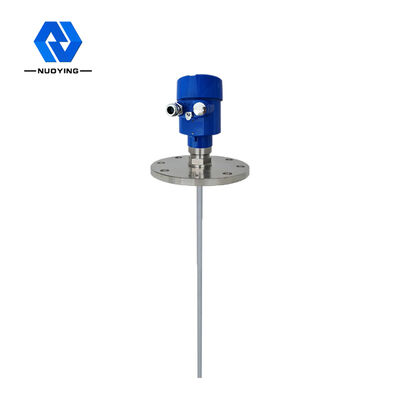

Radarowy przetwornik poziomu NYRD 702 z falowodową falą o długości 6 m, kontaktowy o wysokiej dokładności
Zasada działania radarowego przetwornika poziomu NYRD 702 z falowodową falą o wysokiej dokładności
Impuls mikrofalowy o wysokiej częstotliwości emitowany przez radar falowodowy rozchodzi się wzdłuż elementu detekcyjnego (stalowego pręta kablowego) i napotyka mierzone medium.Z powodu nagłej zmiany stałej dielektrycznej powoduje odbicie, a część energii impulsu jest odbijana z powrotem.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest z pewnością stosunkiem do odległości mierzonego ośrodka.
Iproces wyjścia
Radar z falą kierowaną jest narzędziem pomiarowym opartym na zasadzie podróży w czasie.Fala radarowa przebiega z prędkością światła, a czas działania może zostać przekształcony na sygnał poziomu obiektu za pomocą elementów elektronicznych.Sonda emituje impuls o wysokiej częstotliwości i rozchodzi się wzdłuż sondy kablowej lub prętowej.
Oproces wyjściowy
Wprowadzając wysokość pustego zbiornika E (= zero), pełną wysokość zbiornika F (= pełny zakres) i niektóre parametry aplikacji, parametry aplikacji automatycznie dostosują miernik do środowiska pomiarowego, odpowiadającego wyjściu 4-20 mA.
Cechy konstrukcyjneradarowego przetwornika poziomu NYRD 702 z falą kierowaną, 6 m, wysoka dokładność,
◎Miernik poziomu obiektu radarowego z falą kierowaną przyjmuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania Echo Discovery Echo, pomiar kontaktowy, wysoką dokładność pomiaru, dokładniejszy pomiar.Jednocześnie na radar z falami prowadzonymi nie ma wpływu środowisko zewnętrzne, takie jak temperatura medium i adhezja.
◎Miernik poziomu obiektu z radarem falowodowym serii 70X nadaje się do różnych złożonych warunków pracy i zastosowań ze względu na różne tryby połączeń procesowych i typy modułów detekcyjnych.Takich jak: wysoka temperatura, wysokie ciśnienie i niska stała dielektryczna.
◎Pulsowy tryb pracy, niska moc emisyjna, może być instalowany w różnych metalowych, niemetalowych pojemnikach, bez szkody dla ludzkiego ciała i środowiska.
Parametr techniczny 30m stykowy i wysokiej dokładności Radarowy miernik poziomu fali prowadzonej NYRD 701 w wysokiej temperaturze i ciśnieniu
| Typowym zastosowaniem | Ciecz (niski dielektryk Wbudowana cewka grzewcza, drabina,) |
| Pył (popiół lotny, proszek wapienny) | |
| lity (ziarno, żwir) | |
| Model produktu | NYRD702 |
| Forma anteny | Typ kabla, typ pręta, |
| Materiał anteny | PTFE, 304, 316 |
| Próbkowanie echa | 55 razy /s |
| Skala | 6m, 30m² |
| Dokładność pomiaru | 0,05% ~ 0,1% FS |
| Zasilacz | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4... 20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
| Ciśnienie procesowe | -0,1 ~ 2,0 MPa, -0,1 ~ 4,0 MPa |
| Proces łączenia | Gwint, wspornik, kołnierz, zacisk (opcjonalnie) |
| Interfejs elektryczny | M20×1,5 , ½" NPT |
| Stopień ochrony | IP 65, IP 67, IP 68 |
| Klasa przeciwwybuchowa | ExdIICT6Gb |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
